HSS-E-PM Maschinen-Gewindebohrer AE2336416-UNF3/4
Walter Prototyp
265,00 €
Produktnummer:
WA-7569330
Auf Anfrage - Mindestbestellmenge: 1 PCE
Für kurzspanende ISO K-Werkstoffe (GJL / GGV)
Für kurzspanenden Al-Legierungen (Si-Gehalt größer 7 %)
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| 1AE2336416 |
Produktinformationen "HSS-E-PM Maschinen-Gewindebohrer AE2336416-UNF3/4"

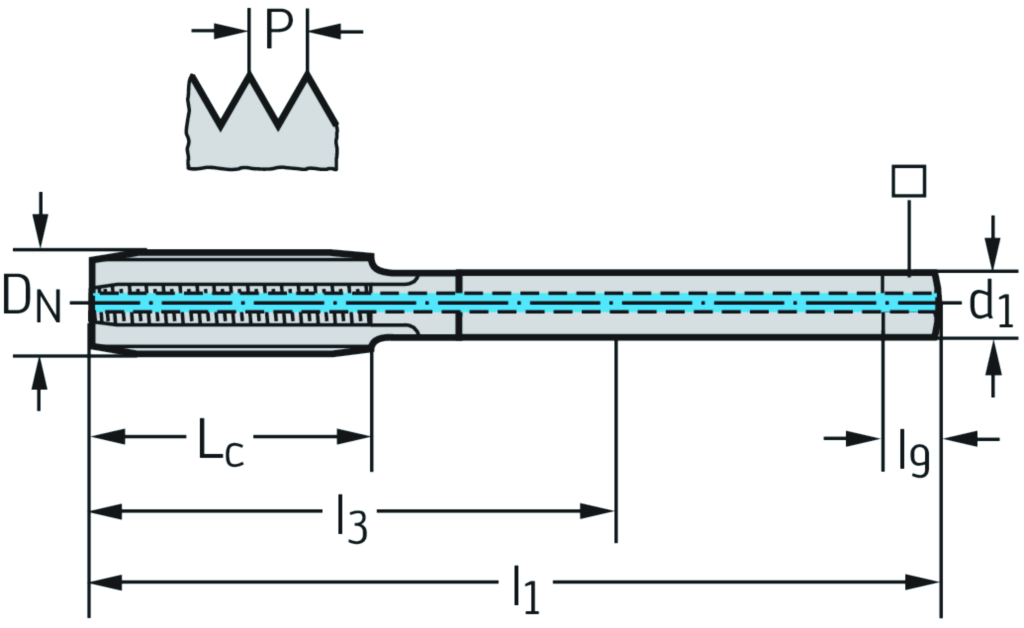

HSS-E-PM Maschinen-Gewindebohrer • Paradur® Eco CI • kurzer Anschnitt • ≤3xD • UNF/2B • DIN/ANSI • gerade Nut 0° • geeignet für Grundloch • TICN • UNF 3/4-16 • P=16
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AE2336416-UNF3/4 |
| Spannbreite | Spannbreite | 0,442 inch |
| Gewindegröße | DN | 0,75 inch |
| Gewindegröße | DN-P | UNF 3/4-16 |
| Gewindelänge | Lc | 0,945 inch |
| Anzahl Nuten | N | 4 |
| Verbindungsdurchmesser | d1 | 0,59 inch |
| Funktionale Länge | l1 | 4,331 inch |
| Nutzlänge | l3 | 2,461 inch |
| Vierkantlänge | l9 | 0,689 inch |
