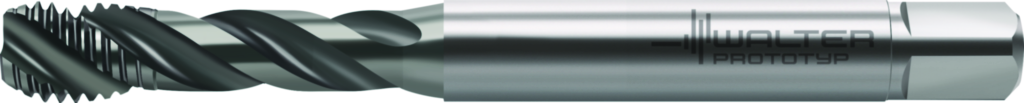

HSS-E (-PM) Maschinen-Gewindebohrer TC121-M10-C0-WW60RG

Produktinformationen "HSS-E (-PM) Maschinen-Gewindebohrer TC121-M10-C0-WW60RG"

HSS-E (-PM) Maschinen-Gewindebohrer TC121 • Supreme • kurzer Anschnitt • ≤2,5xD • M/6HX • DIN 371 • rechtsgedrallte Nut 40° • geeignet für Grundloch • WW60RG • M 10 • P=1,5mm

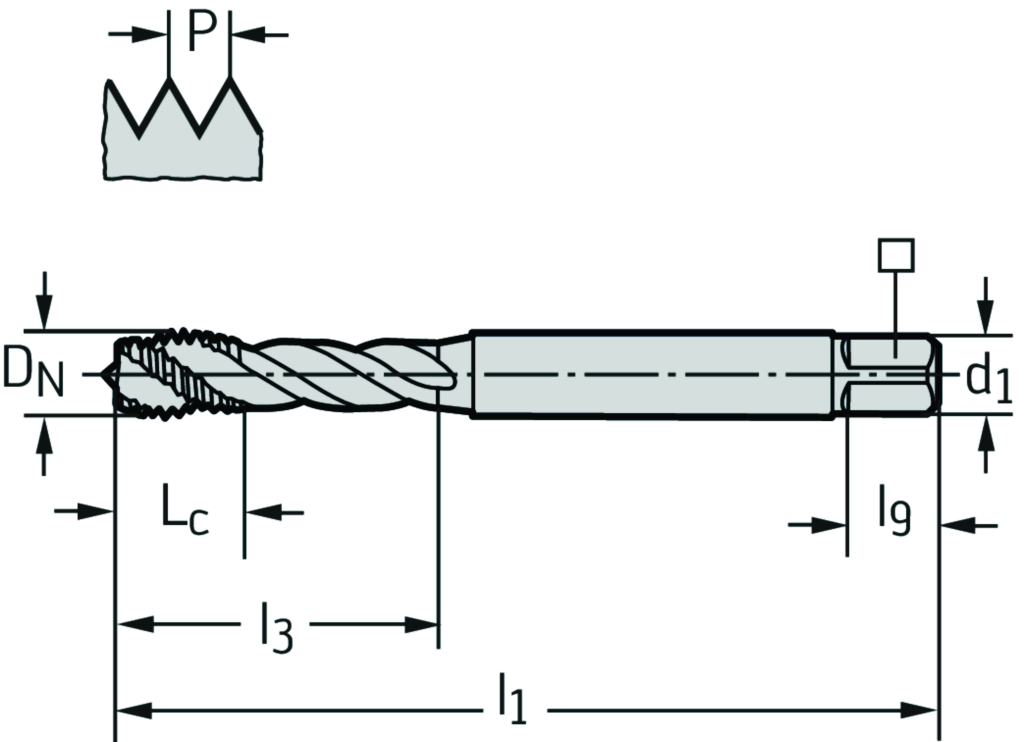

Maßzeichnung P_TR_TC121-M-C0_D_01.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung TC121-M10-C0-WW60RG
Spannbreite Spannbreite 8 mm
Gewindegröße DN M 10
Gewindelänge Lc 15 mm
Anzahl Nuten N 3
Gewindesteigung P 1,5 mm
Verbindungsdurchmesser d1 10 mm
Funktionale Länge l1 100 mm
Nutzlänge l3 39 mm
Vierkantlänge l9 11 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach TAPCCYLF - Cutting tap for cylindrical threads - chip flutes
Werkzeugausführung BMC S
Trennstellenkodierung Maschinenseitig CCMS ZYL21G1000h$09
Kühlschmierstoff-Eintritt CNSC 0
Beschichtung / Oberfläche COATING TiAlN
Aufnahmeeinheit CUB M
Aufnahmeeinheit Genauigkeit maschinenseitig CUBPMS G
Kühlschmierstoff-Austritt CXSC 0
Aufnahmegröße, maschinenseitig CZCMS 100
Halsdurchmesser DN 7,98
Drallwinkel FHA 40
Drallrichtung FHH R
Formtyp maschinenseitig FMT EXT
Seitenspanwinkel GAMF 11,5
Führungselemente GEP 0
Schneidstoffbezeichnung des Herstellers GRADE WW60RG
Normbezeichnung des Schneidstoffes, Hauptanwendung GRDPRIO -
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 41
Funktionslänge LF 100
Schaftlänge LS 30
Spannlänge LSC 28
Nutzlänge LU 39
Anzahl Schneiden NOF 3
Nachschleifrestmenge OAL 101,67
Rotationswinkel phi PHI 0
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 5000
Normnummer STDNO DIN 371
Gewindetoleranzklasse TCTR 6HX
Gewindenenndurchmesser, metrisch TD 10
Kegelverhältnis TG 0
Schneidrichtung THDH R
Gewindeart THFT M
Gewindelänge THL 15
Anzahl Gewindegänge THSTS 1
Gewindesteigung TP 1,5
Bildkennung TSYC TC121-M-C0
Außen-/Innengewinde TTP I
Werkzeugart TTPID 1
Durchmesserlängenverhältnis ULDR 2,5
Masse (Gewicht) WT 0,052
Abstand XY-Ebene werkstückseitig XYWD -100
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Nach DIN4000-80-2 - Gewindebohrer mit verstärktem Schaft
Gewindeart A1 M
Gewindenenndurchmesser, metrisch A21 10 mm
Gewindebezeichnung, außen A25 M 10
Gewindesteigung A3 1,5 mm
Gewindetoleranzklasse A5 6HX
Anschnittdurchmesser A6 8,43 mm
Halsdurchmesser A9 7,98 mm
Gewindelänge B1 15 mm
Nutzlänge B2 39 mm
Nachschleifrestmenge B3 101,67 mm
Anschnittlänge B4 3,83 mm
Spannutenlänge B8 41 mm
Bildkennung BLD 2
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 21
Aufnahmeausführung, maschinenseitig C14 0
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 100
Aufnahmedurchmesser, maschinenseitig C3 10 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h9
Schaftlänge C4 30 mm
Anzahl Schneiden D1 3
Drallrichtung D2 R
Drallwinkel D3 40 °
Masse (Gewicht) D7 0,052 kg
Schneidrichtung F1 R
Werkzeugart G21 1
Anschnittform G3 C
Normbezeichnung des Schneidstoffes, Hauptanwendung H11 -
Kühlschmierstoff-Eintritt H21 0
Kühlschmierstoff-Austritt H22 0
Schneidstoffbezeichnung des Herstellers H3 WW60RG
Werkzeugausführung H4 S
Beschichtung / Oberfläche H5 TiAlN
Normnummer J1 DIN 371
Identifizierende Bestellnummer J21 TC121-M10-C0-WW60RG
Produktbezeichnung J22 6511
Firmenkennung J3 W
Trennstellenkodierung Maschinenseitig J6 ZYL21G1000h$09
Datenträger J7 0
Bearbeitungsverfahren J8 EGI
Kraglänge LPR 73,67 mm
Normnummer Sachmerkmal NSM DIN4000-80
Nachschleifrestmenge OAL 101,67 mm
Kraglänge OVERHANG_LENGTH 73,67 mm
