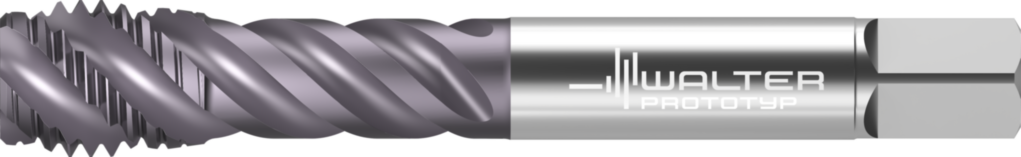

HSS-E (-PM) Maschinen-Gewindebohrer TC142.UNC3/4-L0-WW60RB
Walter Prototyp
203,00 €
Produktnummer:
WA-7569274
Verfügbar - Mindestbestellmenge: 1 PCE
WY80FC: beste Spankontrolle
WW60RB: beste Verschleißfestigkeit
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC142 |
Produktinformationen "HSS-E (-PM) Maschinen-Gewindebohrer TC142.UNC3/4-L0-WW60RB"
HSS-E (-PM) Maschinen-Gewindebohrer TC142 • Supreme • kurzer Anschnitt • ≤3xD • UNC/2BX • DIN/ANSI • rechtsgedrallte Nut 50° • geeignet für Grundloch • WW60RB • UNC 3/4-10 • P=10
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC142.UNC3/4-L0-WW60RB |
| Spannbreite | Spannbreite | 0,442 inch |
| Gewindegröße | DN | 0,75 inch |
| Gewindegröße | DN-P | UNC 3/4-10 |
| Gewindelänge | Lc | 0,984 inch |
| Anzahl Nuten | N | 4 |
| Verbindungsdurchmesser | d1 | 0,59 inch |
| Funktionale Länge | l1 | 4,921 inch |
| Nutzlänge | l3 | 3,051 inch |
| Vierkantlänge | l9 | 0,689 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach TAPCCYLF - Cutting tap for cylindrical threads - chip flutes | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21R5900h$09 |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | TiAlN |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 590 |
| Halsdurchmesser | DN | 14,69 |
| Drallwinkel | FHA | 50 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 10 |
| Führungselemente | GEP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WW60RB |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 55 |
| Funktionslänge | LF | 125 |
| Schaftlänge | LS | 90 |
| Spannlänge | LSC | 47,463 |
| Nutzlänge | LU | 77,5 |
| Anzahl Schneiden | NOF | 4 |
| Nachschleifrestmenge | OAL | 125 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 5000 |
| Normnummer | STDNO | DIN/ANSI |
| Gewindetoleranzklasse | TCTR | 2BX |
| Gewindenenndurchmesser, metrisch | TD | 19,05 |
| Kegelverhältnis | TG | 0 |
| Schneidrichtung | THDH | R |
| Gewindeart | THFT | UNC |
| Gewindelänge | THL | 25 |
| Anzahl Gewindegänge | THSTS | 1 |
| Gangzahl je Inch | TPI | 10 |
| Bildkennung | TSYC | TC142.UNC-L0 |
| Außen-/Innengewinde | TTP | I |
| Werkzeugart | TTPID | 1 |
| Durchmesserlängenverhältnis | ULDR | 3 |
| Masse (Gewicht) | WT | 0,16 |
| Abstand XY-Ebene werkstückseitig | XYWD | -125 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-80-1 - Gewindebohrer mit abgesetztem Schaft | ||
| Gewindeart | A1 | UNC |
| Gewindenenndurchmesser, metrisch | A21 | 19,05 mm |
| Gewindenenndurchmesser, Inch | A22 | 0,75 inch |
| Gewinde-Nenndurchmesser (als Bruchwert) | A24 | 3/4 inch |
| Gewindebezeichnung, außen | A25 | UNC 3/4-10 |
| Gangzahl je Inch | A4 | 10 |
| Gewindetoleranzklasse | A5 | 2BX |
| Anschnittdurchmesser | A6 | 16,26 mm |
| Halsdurchmesser | A9 | 14,69 mm |
| Gewindelänge | B1 | 25 mm |
| Nachschleifrestmenge | B3 | 125 mm |
| Anschnittlänge | B4 | 7,11 mm |
| Spannutenlänge | B8 | 55 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 2 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 590 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 14,986 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 90 mm |
| Anzahl Schneiden | D1 | 4 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 50 ° |
| Masse (Gewicht) | D7 | 0,16 kg |
| Schneidrichtung | F1 | R |
| Werkzeugart | G21 | 1 |
| Anschnittform | G3 | C |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WW60RB |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | TiAlN |
| Normnummer | J1 | DIN/ANSI |
| Identifizierende Bestellnummer | J21 | TC142.UNC3/4-L0-WW60RB |
| Produktbezeichnung | J22 | 276 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21R5900h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | EGI |
| Normnummer Sachmerkmal | NSM | DIN4000-80 |
| Kraglänge | OVERHANG_LENGTH | 77,537 mm |
