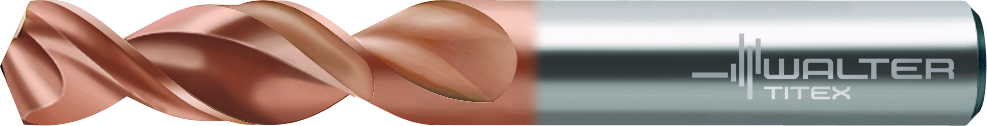

HSS-E Spiralbohrer, extra kurz A1149XPL-1.9
Walter Titex
14,17 €
Produktnummer:
WA-5236372
Verfügbar - Mindestbestellmenge: 5 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1149XPL |
Produktinformationen "HSS-E Spiralbohrer, extra kurz A1149XPL-1.9"
HSS-E Spiralbohrer, extra kurz A1149XPL • UFL® • DIN 1897 • 3xD • Zylinderschaft • Spitzenwinkel 130° • XPL • Dc=1,9mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A1149XPL-1.9 |
| Schneidendurchmesser | Dc | 1,9 mm |
| Schneidenlänge | Lc | 8 mm |
| Schaftdurchmesser | d1 | 1,9 mm |
| Gesamtlänge | l1 | 36 mm |
| Nutenlänge | l2 | 11 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFSS - Cylindrical hole drill - solid - symmetrical point | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01F1900f$11 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | AlCrN |
| Kühlmitteldruck | CP | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | F |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 19 |
| Drallwinkel | FHA | 40 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 27,81 |
| Schneidstoffbezeichnung des Herstellers | GRADE | XPL |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 11 |
| Funktionslänge | LF | 35,56 |
| Schaftlänge | LS | 24,05 |
| Nutzlänge | LU | 8 |
| Anzahl Schneiden | NOF | 2 |
| Nachschleifrestmenge | OAL | 36 |
| Kraglänge | OHX | 11,953 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 0,443 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 100000 |
| Normnummer | STDNO | DIN 1897 |
| Bildkennung | TSYC | A1149XPL |
| Durchmesserlängenverhältnis | ULDR | 4,211 |
| Masse (Gewicht) | WT | 0,001 |
| Abstand XY-Ebene werkstückseitig | XYWD | -35,56 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-81-1 - Vollbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 1,9 mm |
| Kraglänge | B3 | 11,953 mm |
| Nutzlänge | B4 | 8 mm |
| Nachschleifrestmenge | B5 | 36 mm |
| Spannutenlänge | B6 | 11 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 0,443 mm |
| Funktionslänge | B71 | 35,56 mm |
| Halslänge | B9 | 8 |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 19 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 1,9 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | f11 |
| Schaftlänge | C4 | 24,05 mm |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 40 ° |
| Drehzahl, max. | D6 | 100000 1/min |
| Masse (Gewicht) | D7 | 0,001 kg |
| Winkel, erste Stufe | E1 | 130 ° |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | XPL |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | AlCrN |
| Normnummer | J1 | DIN 1897 |
| Identifizierende Bestellnummer | J21 | A1149XPL-1.9 |
| Produktbezeichnung | J22 | 293 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01F1900f$11 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Kraglänge | LPR | 11,953 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
| Nachschleifrestmenge | OAL | 36 mm |
