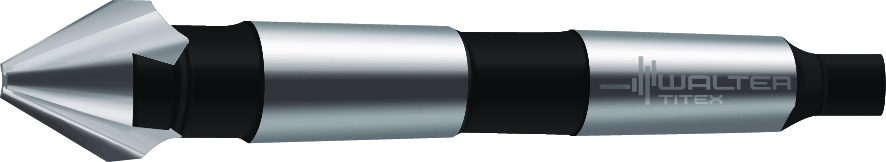

HSS-Kegelsenker 60° E7818-16
Walter Titex
43,50 €
Produktnummer:
WA-5071431
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| E7818 |
Produktinformationen "HSS-Kegelsenker 60° E7818-16"
HSS-Kegelsenker 60° E7818 • DIN 334 • Morsekegel • Dc=16mm

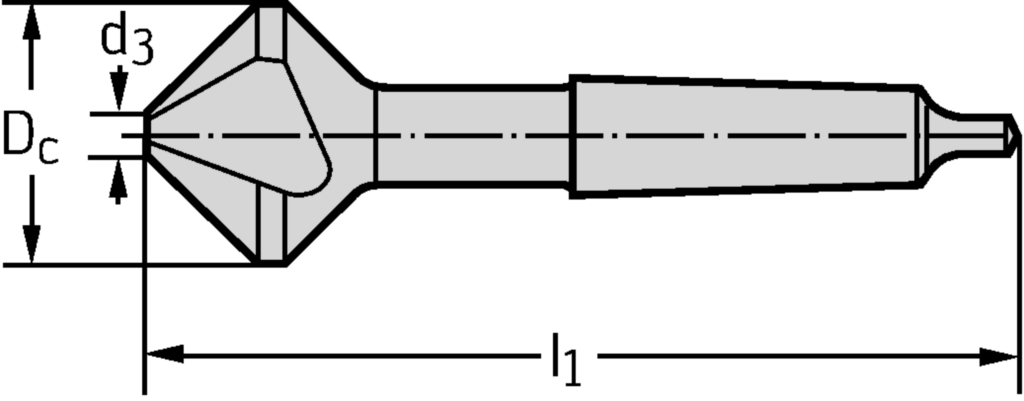

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | E7818-16 |
| Schneidendurchmesser | Dc | 16 mm |
| Schneidendurchmesser | d3 | 4 mm |
| Gesamtlänge | l1 | 90 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach CSINKS - Countersink - solid | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 20 |
| Trennstellenkodierung Maschinenseitig | CCMS | MKG20C0010$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | MKG |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 4 |
| Schneidendurchmesser, min | DCN | 4 |
| Schneidendurchmesser 2 | DCX | 16 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 14 |
| Funktionslänge | LF | 90 |
| Kraglänge | LPR | 28 |
| Anzahl Schneiden | NOF | 3 |
| Anzahl der Stufen | NOS | 1 |
| Nachschleifrestmenge | OAL | 90 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | PHD | 4,2 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 2800 |
| Normnummer | STDNO | DIN 334 |
| Bildkennung | TSYC | 5 |
| Masse (Gewicht) | WT | 0,045 |
| Abstand XY-Ebene werkstückseitig | XYWD | -90 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 3 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 3 |
| Nach DIN4000-81-5 - Stufen-/Kegelsenker | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 4 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 4 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | A21 | 16 mm |
| Anzahl der Stufen | A3 | 1 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | A4 | 4,2 mm |
| Kraglänge | B3 | 28 mm |
| Nachschleifrestmenge | B5 | 90 mm |
| Spannutenlänge | B6 | 14 mm |
| Funktionslänge | B71 | 90 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | MKG |
| Aufnahmeform, maschinenseitig | C12 | 20 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 10 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 1 mm |
| Schaftlänge | C4 | 62 mm |
| Anzahl Schneiden | D1 | 3 |
| Drehzahl, max. | D6 | 2800 1/min |
| Masse (Gewicht) | D7 | 0,045 kg |
| Winkel, erste Stufe | E1 | 60 ° |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | DIN 334 |
| Formbuchstabe Normnummer | J11 | BE |
| Identifizierende Bestellnummer | J21 | E7818-16 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | MKG20C0010$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
