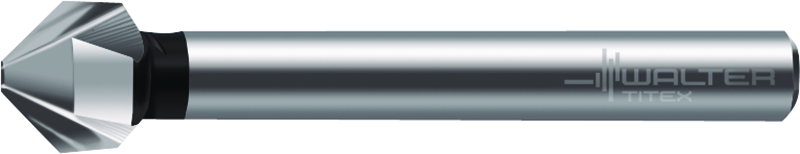

HSS-Kegelsenker 90° E6819-11.5
Walter Titex
18,28 €
Produktnummer:
WA-5071393
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| E6819 |
Produktinformationen "HSS-Kegelsenker 90° E6819-11.5"
HSS-Kegelsenker 90° E6819 • DIN 335 • Zylinderschaft • Dc=11,5mm

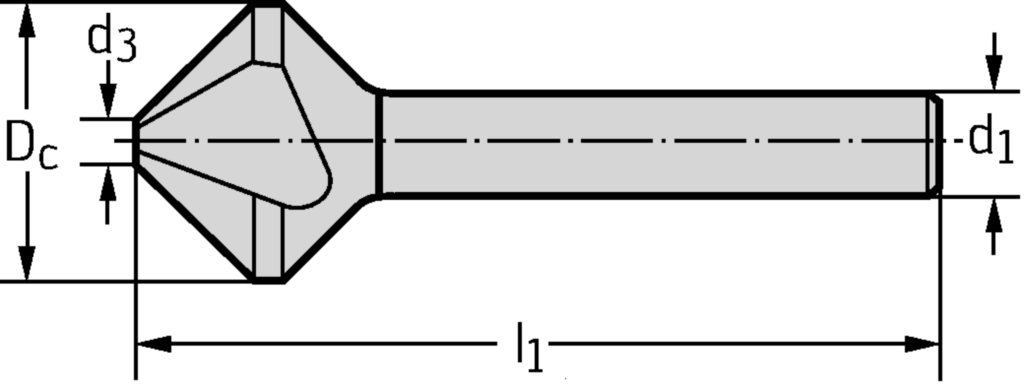

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | E6819-11.5 |
| Schneidendurchmesser | Dc | 11,5 mm |
| Schneidendurchmesser | d3 | 2,8 mm |
| Verbindungsdurchmesser | d1 | 8 mm |
| Gesamtlänge | l1 | 56 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach CSINKS - Countersink - solid | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01F8000$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | M |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 2,8 |
| Schneidendurchmesser, min | DCN | 2,8 |
| Schneidendurchmesser 2 | DCX | 11,5 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 7,5 |
| Funktionslänge | LF | 56 |
| Kraglänge | LPR | 20 |
| Anzahl Schneiden | NOF | 3 |
| Anzahl der Stufen | NOS | 1 |
| Nachschleifrestmenge | OAL | 56 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | PHD | 3 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 2800 |
| Normnummer | STDNO | DIN 335 |
| Bildkennung | TSYC | 5 |
| Masse (Gewicht) | WT | 0,029 |
| Abstand XY-Ebene werkstückseitig | XYWD | -56 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 3 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 3 |
| Nach DIN4000-81-5 - Stufen-/Kegelsenker | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 2,8 mm |
| Schneidendurchmesser (max.), erste Stufe | A12 | 2,8 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | A21 | 11,5 mm |
| Anzahl der Stufen | A3 | 1 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | A4 | 3 mm |
| Kraglänge | B3 | 20 mm |
| Nachschleifrestmenge | B5 | 56 mm |
| Spannutenlänge | B6 | 7,5 mm |
| Funktionslänge | B71 | 56 mm |
| Bildkennung | BLD | 5 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 80 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 8 mm |
| Schaftlänge | C4 | 36 mm |
| Anzahl Schneiden | D1 | 3 |
| Drehzahl, max. | D6 | 2800 1/min |
| Masse (Gewicht) | D7 | 0,029 kg |
| Winkel, erste Stufe | E1 | 90 ° |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | DIN 335 |
| Identifizierende Bestellnummer | J21 | E6819-11.5 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01F8000$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
