HSS-Maschinen-Kegelreibahlen F3234-2
Walter Titex
47,80 €
Produktnummer:
WA-5073211
Verfügbar - Mindestbestellmenge: 1 PCE
Für Kegelstifte nach DIN 258 / 1447 / 7977 / 7978
Für Kegelstifte nach DIN EN 28736 / 28737 / 28744
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| F3234 |
Produktinformationen "HSS-Maschinen-Kegelreibahlen F3234-2"

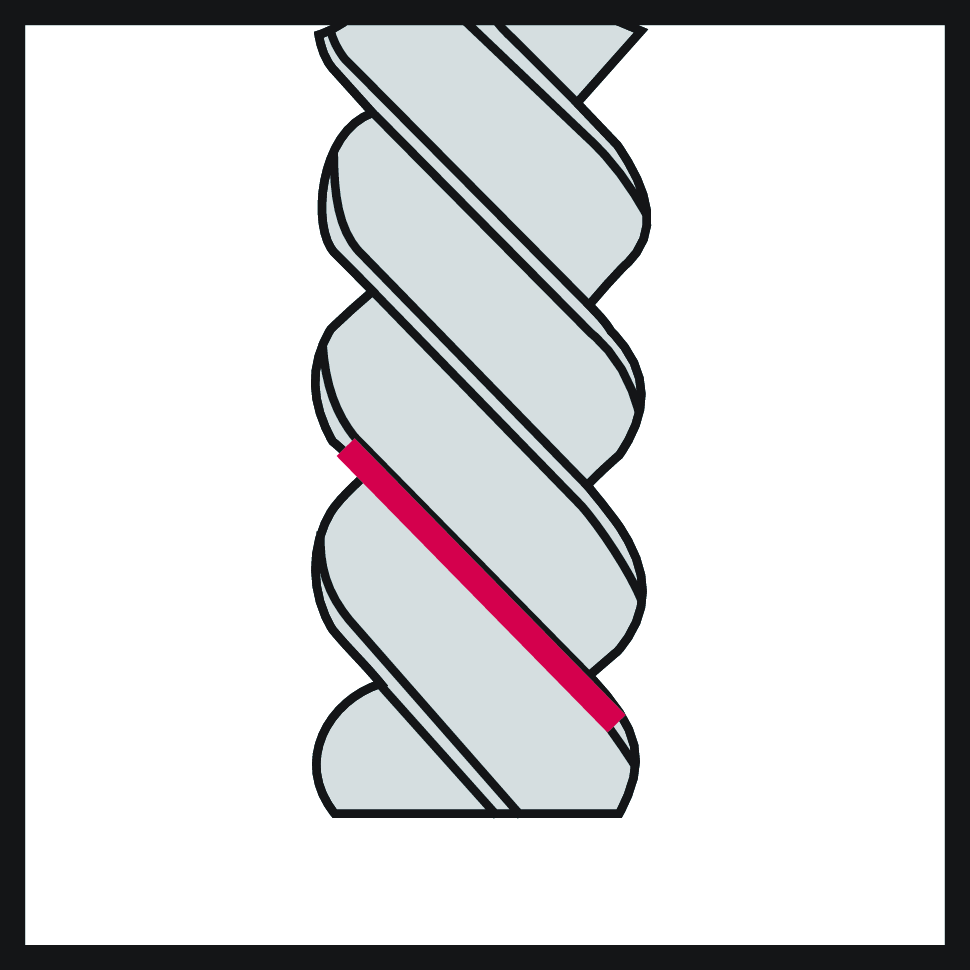

HSS-Maschinen-Kegelreibahlen F3234 • DIN 2179 • Zylinderschaft • linksgedrallte Nut • Dc=2mm • Kegeldurchmesser, kleinster=1,9mm

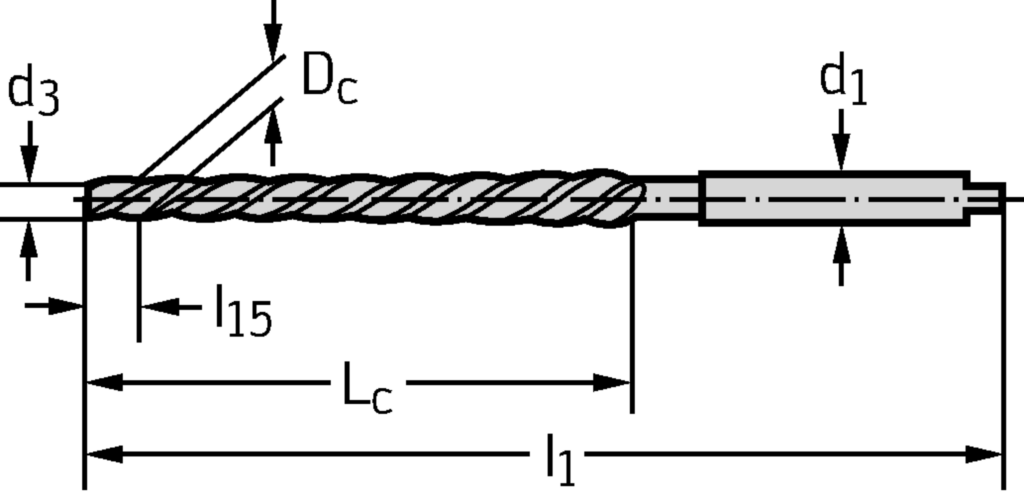

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | F3234-2 |
| Schneidendurchmesser | Dc | 2 mm |
| Schneidenlänge | Lc | 48 mm |
| Zähnezahl | Z | 3 EA |
| Schaftdurchmesser | d1 | 3,1 mm |
| Schneidendurchmesser | d3 | 1,9 mm |
| Abstandsreferenz | l15 | 5 mm |
| Gesamtlänge | l1 | 86 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach REASCONS - Reamer - conical hole - solid | ||
| Schneidenlänge, max. | APMX | 48 mm |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 20 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL20F3150h$09 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | M |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 2 |
| Drallwinkel | FHA | 45 |
| Drallrichtung | FHH | L |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 48 |
| Funktionslänge | LF | 81 |
| Schaftlänge | LS | 28 |
| Anzahl Schneiden | NOF | 3 |
| Nachschleifrestmenge | OAL | 86 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | PHD | 1,95 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 20000 |

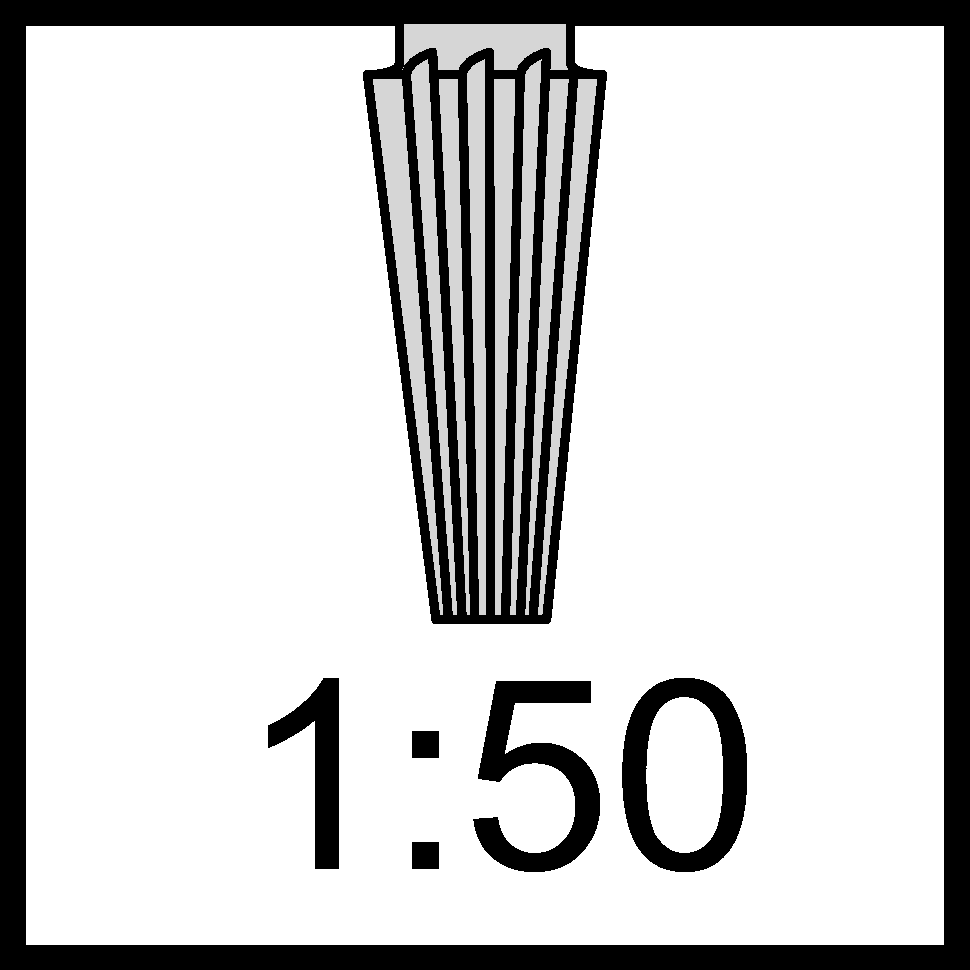

| Kegelverhältnis | TG | 1:50 |
| Bildkennung | TSYC | 2 |
| Masse (Gewicht) | WT | 0,006 |
| Abstand XY-Ebene werkstückseitig | XYWD | -81 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 3 |
| Nach DIN4000-126-2 - Kegelreibahlen | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 2 mm |
| Kegeldurchmesser, kleinster | A71 | 1,9 mm |
| Nutzlänge | B4 | 48 mm |
| Nachschleifrestmenge | B5 | 86 mm |
| Schneidenlänge, max. | B6 | 48 mm |
| Funktionslänge | B71 | 81 mm |
| Abstand Messpunkt | B9 | 5 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 20 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 31 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 3,15 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 28 mm |
| Anzahl Schneiden | D1 | 3 |
| Drallrichtung | D2 | L |
| Drallwinkel | D3 | 45 ° |
| Drehzahl, max. | D6 | 20000 1/min |
| Masse (Gewicht) | D7 | 0,006 kg |
| Kegelverhältnis | E5 | 1:50 |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | DIN 2179 |
| Größe Normnummer | J12 | 0 |
| Identifizierende Bestellnummer | J21 | F3234-2 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL20F3150h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | REK |
| Normnummer Sachmerkmal | NSM | DIN4000-126 |
