HSS-Maschinen-Kegelreibahlen F6134-20
Walter Titex
397,00 €
Produktnummer:
WA-5073443
Verfügbar - Mindestbestellmenge: 1 PCE
Für Kegelstifte nach DIN 258 / 1447 / 7977 / 7978
Für Kegelstifte nach DIN EN 28736 / 28737 / 28744
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| F6134 |
Produktinformationen "HSS-Maschinen-Kegelreibahlen F6134-20"

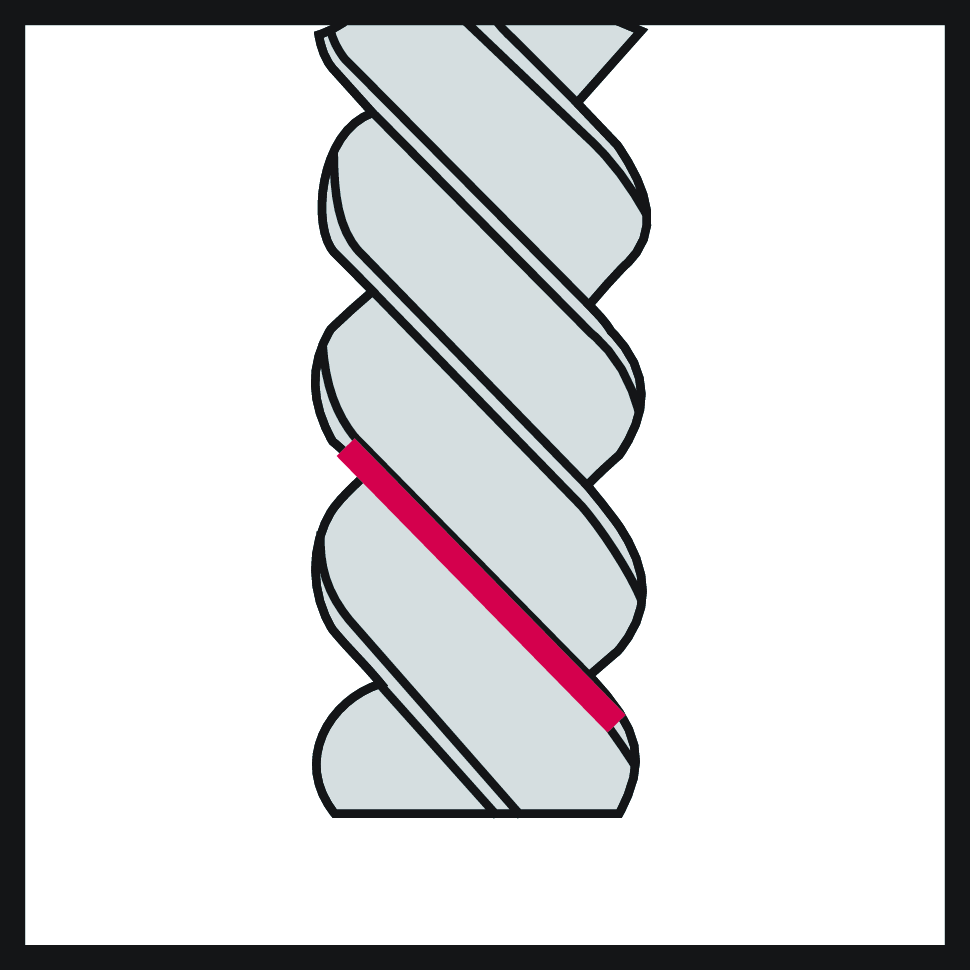

HSS-Maschinen-Kegelreibahlen F6134 • DIN 2180 • Morsekegel • linksgedrallte Nut • Dc=20mm • Kegeldurchmesser, kleinster=19,8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | F6134-20 |
| Schneidendurchmesser | Dc | 20 mm |
| Schneidenlänge | Lc | 250 mm |
| Zähnezahl | Z | 3 EA |
| Schneidendurchmesser | d3 | 19,8 mm |
| Abstandsreferenz | l15 | 10 mm |
| Gesamtlänge | l1 | 377 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach REASCONS - Reamer - conical hole - solid | ||
| Schneidenlänge, max. | APMX | 250 mm |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 20 |
| Trennstellenkodierung Maschinenseitig | CCMS | MKG20C0030$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | MKG |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 20 |
| Drallwinkel | FHA | 45 |
| Drallrichtung | FHH | L |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 250 |
| Funktionslänge | LF | 367 |
| Kraglänge | LPR | 283 |
| Schaftlänge | LS | 94 |
| Anzahl Schneiden | NOF | 3 |
| Nachschleifrestmenge | OAL | 377 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | PHD | 19,9 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 1000 |

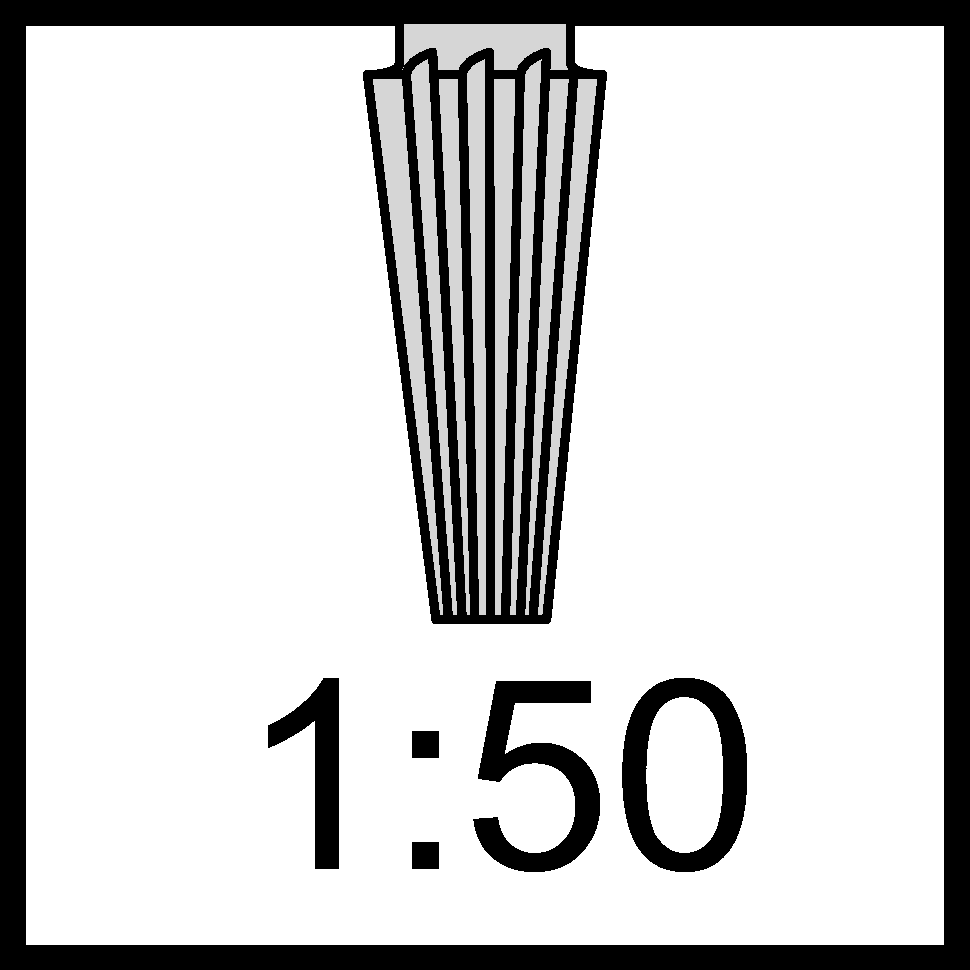

| Kegelverhältnis | TG | 1:50 |
| Bildkennung | TSYC | 2 |
| Masse (Gewicht) | WT | 0,864 |
| Abstand XY-Ebene werkstückseitig | XYWD | -367 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 3 |
| Nach DIN4000-126-2 - Kegelreibahlen | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 20 mm |
| Kegeldurchmesser, kleinster | A71 | 19,8 mm |
| Kraglänge | B3 | 283 mm |
| Nutzlänge | B4 | 250 mm |
| Nachschleifrestmenge | B5 | 377 mm |
| Schneidenlänge, max. | B6 | 250 mm |
| Funktionslänge | B71 | 367 mm |
| Abstand Messpunkt | B9 | 10 mm |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | MKG |
| Aufnahmeform, maschinenseitig | C12 | 20 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 30 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 3 mm |
| Schaftlänge | C4 | 94 mm |
| Anzahl Schneiden | D1 | 3 |
| Drallrichtung | D2 | L |
| Drallwinkel | D3 | 45 ° |
| Drehzahl, max. | D6 | 1000 1/min |
| Masse (Gewicht) | D7 | 0,864 kg |
| Kegelverhältnis | E5 | 1:50 |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | DIN 2180 |
| Formbuchstabe Normnummer | J11 | BE |
| Größe Normnummer | J12 | 0 |
| Identifizierende Bestellnummer | J21 | F6134-20 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | MKG20C0030$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | REK |
| Normnummer Sachmerkmal | NSM | DIN4000-126 |
