HSS-NC-Anbohrer 90° A1115-20
Walter Titex
107,00 €
Produktnummer:
WA-5056874
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1115 |
Produktinformationen "HSS-NC-Anbohrer 90° A1115-20"

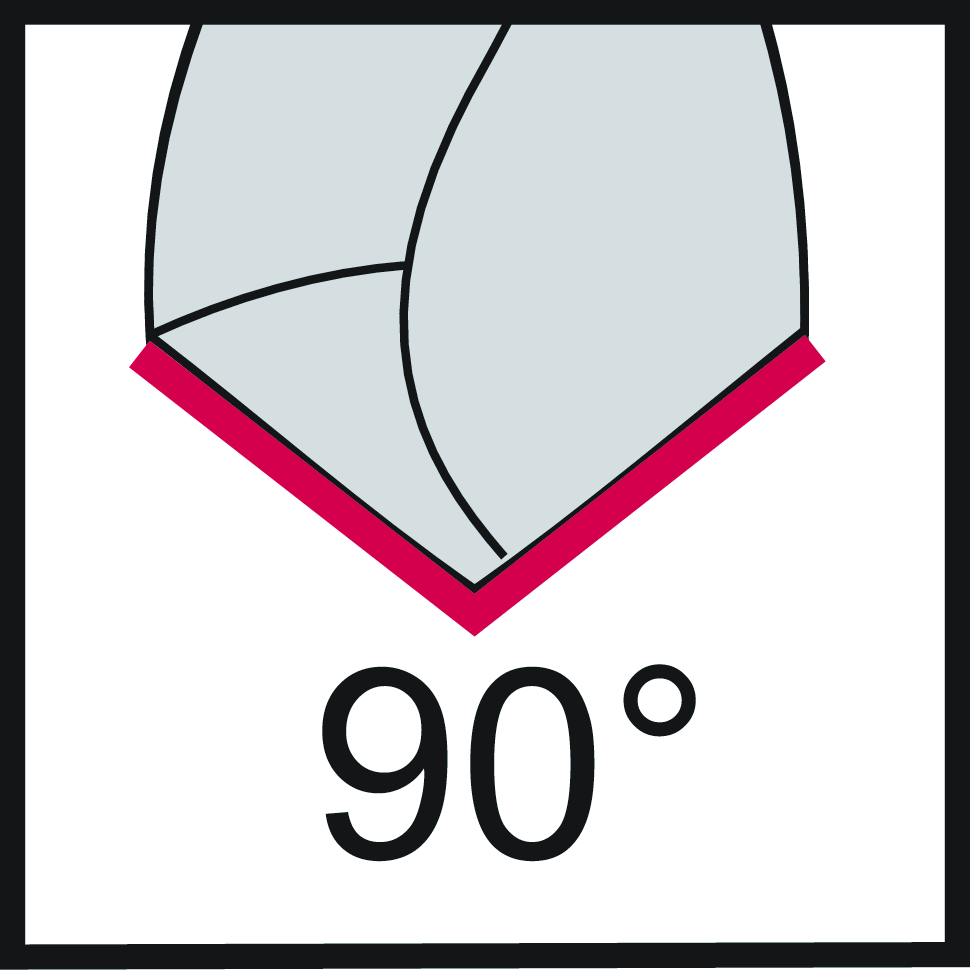

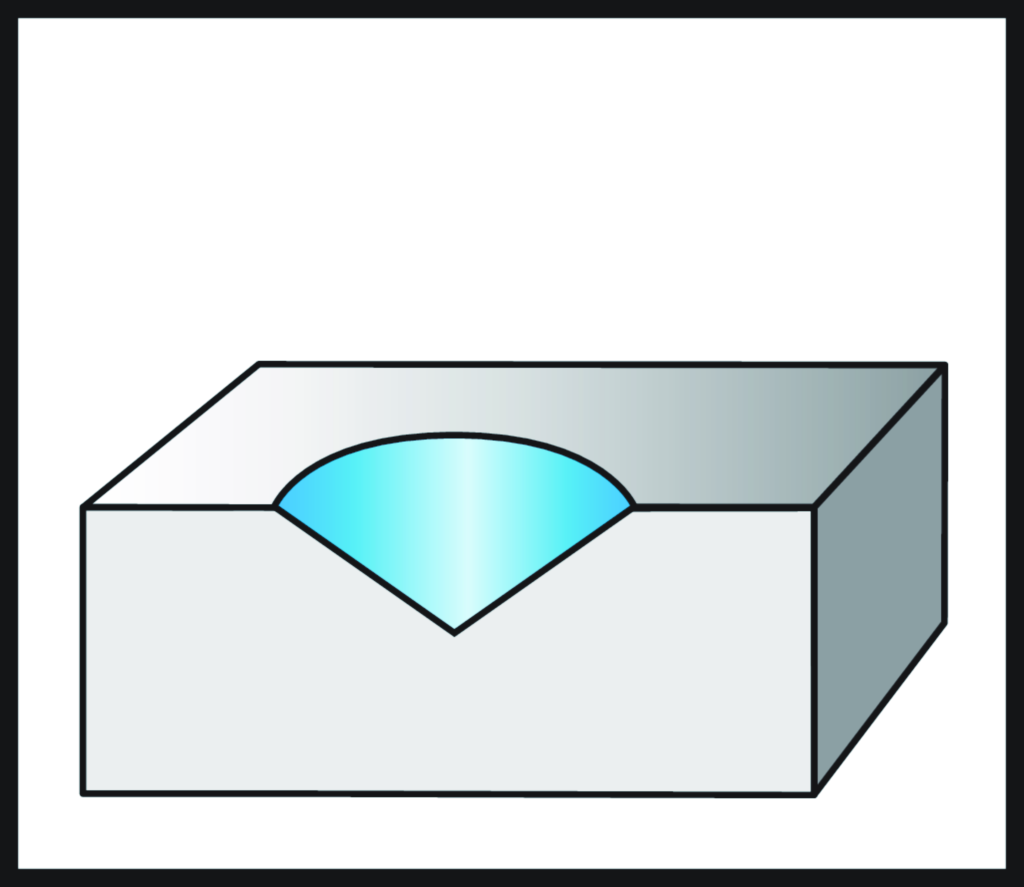

HSS-NC-Anbohrer 90° A1115 • Zylinderschaft • Spitzenwinkel 90° • Dc=20mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A1115-20 |
| Schneidendurchmesser | Dc | 20 mm |
| Schaftdurchmesser | d1 | 20 mm |
| Gesamtlänge | l1 | 131 mm |
| Nutenlänge | l2 | 53 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLFSS - Cylindrical hole drill - solid - symmetrical point | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G2000h$08 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Kühlmitteldruck | CP | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 200 |
| Drallwinkel | FHA | 30 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Orthogonalspanwinkel | GAMO | 20,45 |
| Schneidstoffbezeichnung des Herstellers | GRADE | UNBESCHICH |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 53 |
| Funktionslänge | LF | 121 |
| Schaftlänge | LS | 68 |
| Nutzlänge | LU | 10 |
| Anzahl Schneiden | NOF | 2 |
| Nachschleifrestmenge | OAL | 131 |
| Kraglänge | OHX | 63 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 10 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 100000 |
| Normnummer | STDNO | TP-NORM 3 |
| Bildkennung | TSYC | A1115 |
| Durchmesserlängenverhältnis | ULDR | 0,5 |
| Masse (Gewicht) | WT | 0,259 |
| Abstand XY-Ebene werkstückseitig | XYWD | -121 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-81-6 - Anbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 20 mm |
| Kraglänge | B3 | 63 mm |
| Nutzlänge | B4 | 10 mm |
| Nachschleifrestmenge | B5 | 131 mm |
| Spannutenlänge | B6 | 53 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 10 mm |
| Funktionslänge | B71 | 121 mm |
| Halslänge | B9 | 10 |
| Bildkennung | BLD | 6 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 200 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 20 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h8 |
| Schaftlänge | C4 | 68 mm |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 30 ° |
| Drehzahl, max. | D6 | 100000 1/min |
| Masse (Gewicht) | D7 | 0,259 kg |
| Winkel, erste Stufe | E1 | 90 ° |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | TP-NORM 3 |
| Identifizierende Bestellnummer | J21 | A1115-20 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G2000h$08 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
