HSS-Nachstellbare Hand-Reibahlen F1231-28
Walter Titex
313,00 €
Produktnummer:
WA-5071691
Verfügbar - Mindestbestellmenge: 1 PCE
Verstellbereich: 0,01 × Dc
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| F1231 |
Produktinformationen "HSS-Nachstellbare Hand-Reibahlen F1231-28"
HSS-Nachstellbare Hand-Reibahlen F1231 • DIN 859 • linksgedrallte Nut • Dc=28mm

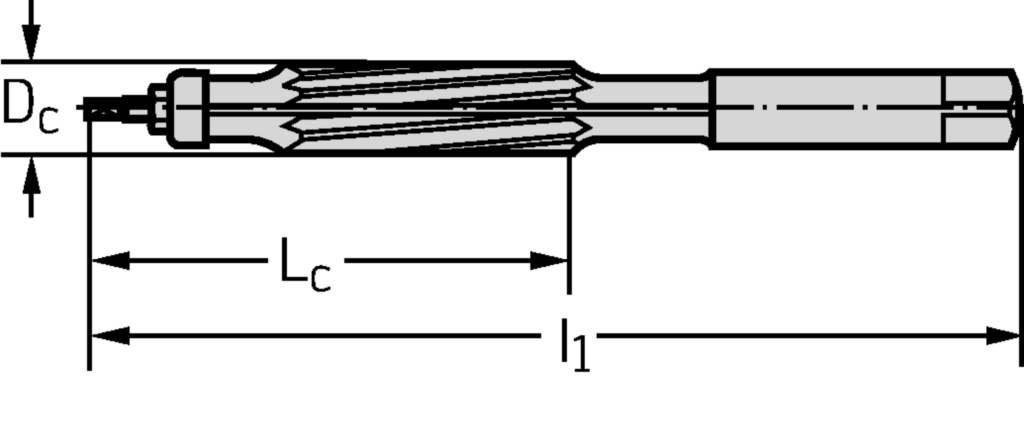

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | F1231-28 |
| Schneidendurchmesser | Dc | 28 mm |
| Schneidenlänge | Lc | 94 mm |
| Zähnezahl | Z | 12 EA |
| Gesamtlänge | l1 | 247 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach REASCYLS - Reamer - cylindrical hole - solid | ||
| Werkzeugausführung | BMC | S |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL21G2800$$$$ |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 280 |
| Drallwinkel | FHA | 7 |
| Drallrichtung | FHH | L |
| Formtyp maschinenseitig | FMT | EXT |
| Schneidstoffbezeichnung des Herstellers | GRADE | UNBESCHICH |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 247 |
| Schaftlänge | LS | 98 |
| Spannlänge | LSC | 69 |
| Nutzlänge | LU | 94 |
| Anzahl Schneiden | NOF | 12 |
| Nachschleifrestmenge | OAL | 247 |
| Ausgangsdurchmesser/Vorbohrdurchmesser | PHD | 27,8 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 60 |
| Kegelverhältnis | TG | 0 |
| Bildkennung | TSYC | F1231 |
| Masse (Gewicht) | WT | 1,102 |
| Abstand XY-Ebene werkstückseitig | XYWD | -247 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 12 |
| Nach DIN4000-126-1 - Zylinderreibahlen | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 28 mm |
| Nutzlänge | B4 | 94 mm |
| Nachschleifrestmenge | B5 | 247 mm |
| Schneidenlänge, max. | B6 | 94 mm |
| Funktionslänge | B71 | 247 mm |
| Anschnittlänge | B8 | 13,5 mm |
| Bildkennung | BLD | 1 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 21 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 280 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 28 mm |
| Schaftlänge | C4 | 98 mm |
| Anzahl Schneiden | D1 | 12 |
| Drallrichtung | D2 | L |
| Drallwinkel | D3 | 7 ° |
| Drehzahl, max. | D6 | 60 1/min |
| Masse (Gewicht) | D7 | 1,102 kg |
| Anschnittwinkel | E6 | 0,5 |
| Schneidrichtung | F1 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | DIN 859 |
| Größe Normnummer | J12 | 0 |
| Identifizierende Bestellnummer | J21 | F1231-28 |
| Produktbezeichnung | J22 | 342 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL21G2800$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | REI |
| Normnummer Sachmerkmal | NSM | DIN4000-126 |
| Nachschleifrestmenge | OAL | 247 mm |
