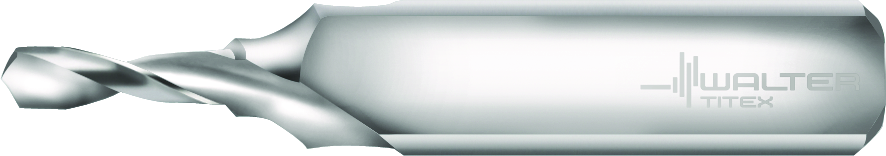

HSS-Stufenbohrer für Zentrierung K2513-M5
Walter Titex
190,00 €
Produktnummer:
WA-5073692
Verfügbar - Mindestbestellmenge: 1 PCE
Form DR mit Abflachung und Radius
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| K2513 |
Produktinformationen "HSS-Stufenbohrer für Zentrierung K2513-M5"
HSS-Stufenbohrer für Zentrierung K2513 • Zylinderschaft mit Fläche • Form DR mit Abflachung und Radius • Eingeschlossener Stufenwinkel 90° • Dc=10mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | K2513-M5 |
| Schneidendurchmesser | Dc | 4,2 mm |
| Aufnahme-Durchmesser | d1 | 10 mm |
| Gesamtlänge | l1 | 67 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLCTRS - Center drill - solid | ||
| Masse (Gewicht) | WT | 0,03 kg |
| Nach DIN4000-81-7 - Zentrierbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 4,2 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | A21 | 5,3 mm |
| Stufenlänge, erste Stufe | B1 | 2,1 mm |
| Nutzlänge | B4 | 3,49 mm |
| Nachschleifrestmenge | B5 | 67 mm |
| Spannutenlänge | B6 | 27 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 1,262 mm |
| Funktionslänge | B71 | 65,74 mm |
| Bildkennung | BLD | 7 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 11 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 100 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 10 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h7 |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 10 ° |
| Drehzahl, max. | D6 | 6300 1/min |
| Masse (Gewicht) | D7 | 0,03 kg |
| Winkel, erste Stufe | E1 | 118 ° |
| Winkel, letzte Stufe | E2 | 90 ° |
| Schneidrichtung | F1 | R |
| Zentrierbohrerform | F3 | DR |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | WALTER STANDARD |
| Identifizierende Bestellnummer | J21 | K2513-M5 |
| Produktbezeichnung | J22 | 373 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL11G1000h$07 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
