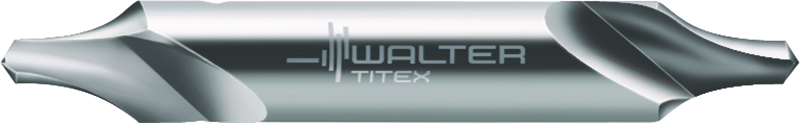

HSS-Zentrierbohrer K1113-3.15
Walter Titex
14,13 €
Produktnummer:
WA-5073551
Verfügbar - Mindestbestellmenge: 1 PCE
Form R
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| K1113 |
Produktinformationen "HSS-Zentrierbohrer K1113-3.15"
HSS-Zentrierbohrer K1113 • DIN 333-R • Zylinderschaft • Form R • Eingeschlossener Stufenwinkel° • Dc=8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | K1113-3.15 |
| Schneidendurchmesser | Dc | 3,15 mm |
| Aufnahme-Durchmesser | d1 | 8 mm |
| Gesamtlänge | l1 | 50 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLCTRSR - Center drill - solid - Form R DIN/ISO | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01F8000h$09 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | M |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 8 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Spannutenlänge | LCF | 16 |
| Funktionslänge | LF | 49,05 |
| Nutzlänge | LU | 8,5 |
| Anzahl Schneiden | NOF | 2 |
| Nachschleifrestmenge | OAL | 50 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 10000 |
| Normnummer | STDNO | DIN 333-R |
| Bildkennung | TSYC | 7 |
| Masse (Gewicht) | WT | 0,016 |
| Abstand XY-Ebene werkstückseitig | XYWD | -49,05 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 2 |
| Nach DIN4000-81-7 - Zentrierbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 3,15 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | A21 | 8 mm |
| Nutzlänge | B4 | 8,5 mm |
| Nachschleifrestmenge | B5 | 50 mm |
| Spannutenlänge | B6 | 16 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 0,909 mm |
| Funktionslänge | B71 | 49,05 mm |
| Bildkennung | BLD | 7 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 80 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 8 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 36 mm |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 10 ° |
| Drehzahl, max. | D6 | 10000 1/min |
| Masse (Gewicht) | D7 | 0,016 kg |
| Winkel, erste Stufe | E1 | 120 ° |
| Schneidrichtung | F1 | R |
| Zentrierbohrerform | F3 | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | DIN 333-R |
| Identifizierende Bestellnummer | J21 | K1113-3.15 |
| Produktbezeichnung | J22 | 390 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01F8000h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
