HSS-Zentrierbohrer K1215-1.6
Walter Titex
17,93 €
Produktnummer:
WA-5073600
Verfügbar - Mindestbestellmenge: 1 PCE

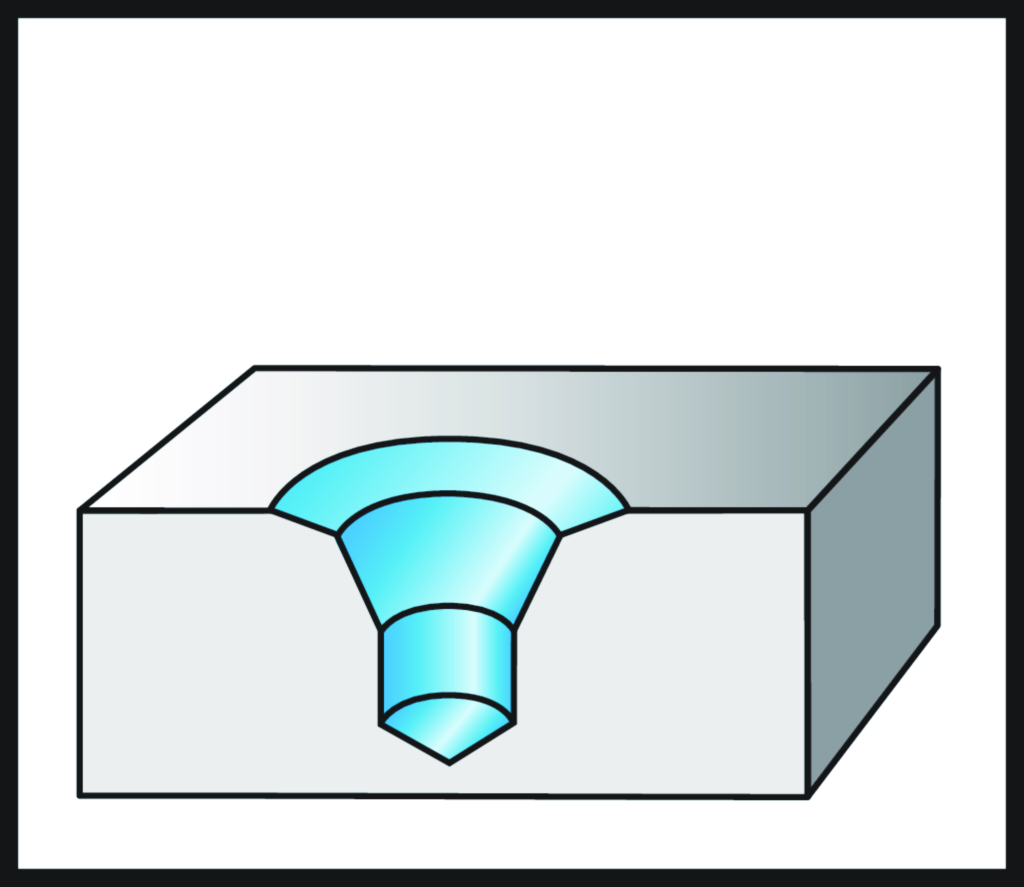

Form B
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| K1215 |
Produktinformationen "HSS-Zentrierbohrer K1215-1.6"
HSS-Zentrierbohrer K1215 • DIN 333-B • Zylinderschaft • Form B • Eingeschlossener Stufenwinkel 60° • Dc=6,3mm

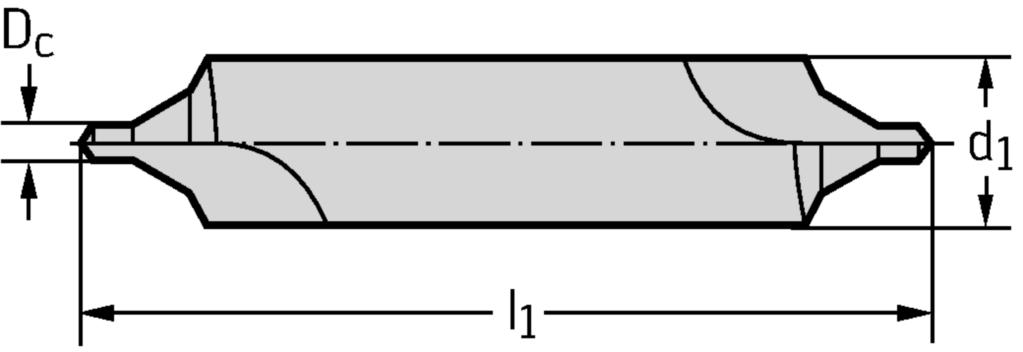

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | K1215-1.6 |
| Schneidendurchmesser | Dc | 1,6 mm |
| Aufnahme-Durchmesser | d1 | 6,3 mm |
| Gesamtlänge | l1 | 35,5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach DRLCTRSB - Center drill - solid - Form B DIN/ISO | ||
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01F6300h$09 |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 44,52 |
| Nutzlänge | LU | 4,25 |
| Nachschleifrestmenge | OAL | 35,5 |
| Rotationswinkel phi | PHI | 0 |
| Abstand Schneidenecke zu Schneidenspitze | PL | 0,462 |
| Rotationswinkel rho | RHO | 0 |
| Winkel Stufe | STA | 60 |
| Normnummer | STDNO | DIN 333-B |
| Bildkennung | TSYC | K1215 |
| Masse (Gewicht) | WT | 0,01 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 2 |
| Nach DIN4000-81-7 - Zentrierbohrer | ||
| Schneidendurchmesser (min.), erste Stufe | A11 | 1,6 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe | A21 | 4 mm |
| Nutzlänge | B4 | 4,25 mm |
| Nachschleifrestmenge | B5 | 35,5 mm |
| Spannutenlänge | B6 | 13 mm |
| Abstand Schneidenecke zu Schneidenspitze | B7 | 0,462 mm |
| Funktionslänge | B71 | 44,52 mm |
| Bildkennung | BLD | 7 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 0 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 63 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 6,3 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h9 |
| Schaftlänge | C4 | 36 mm |
| Anzahl Schneiden | D1 | 2 |
| Drallrichtung | D2 | R |
| Drallwinkel | D3 | 10 ° |
| Drehzahl, max. | D6 | 25000 1/min |
| Masse (Gewicht) | D7 | 0,01 kg |

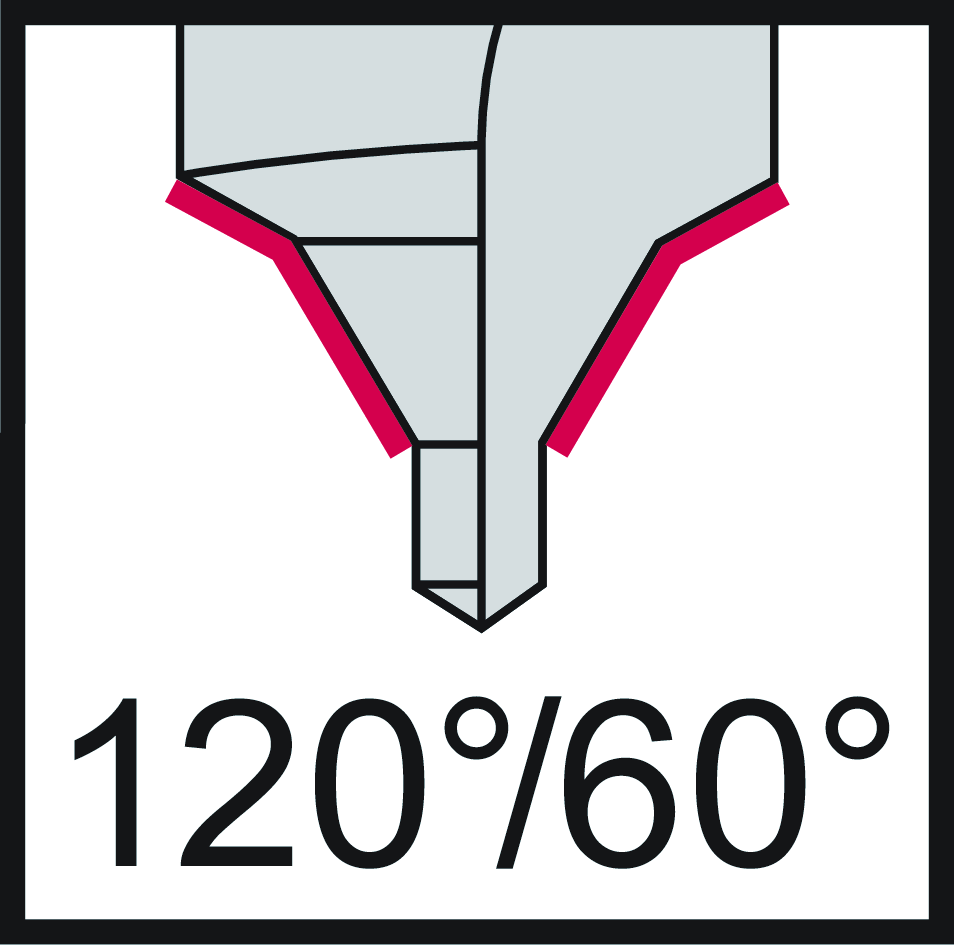

| Winkel, erste Stufe | E1 | 120 ° |
| Winkel, letzte Stufe | E2 | 60 ° |
| Schneidrichtung | F1 | R |
| Zentrierbohrerform | F3 | B |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | UNBESCHICH |
| Werkzeugausführung | H4 | S |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Normnummer | J1 | DIN 333-B |
| Identifizierende Bestellnummer | J21 | K1215-1.6 |
| Produktbezeichnung | J22 | 393 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01F6300h$09 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-81 |
