Halbfabrikate für Sonderformen GX16-3E6.30N WMG40
Walter
20,47 €
Produktnummer:
WA-5149619
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| HR850 |
Produktinformationen "Halbfabrikate für Sonderformen GX16-3E6.30N WMG40"
Halbfabrikate für Sonderformen GX ...-.X..N • Neutral • WMG40 • s=6,3mm

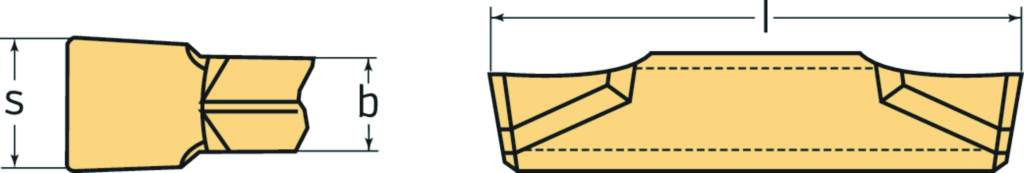

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | GX16-3E6.30N WMG40 |
| Schneidenlänge | l | 16,6 mm |
| Schneidbreite | s | 6,3 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Spanbrecher, Herstellerbezeichnung | CBMD | .X..N |
| Schnitttiefe max. | CDX | 15 |
| Anzahl Schneiden | CEDC | 2 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Stechbreite, Nennmaß | CW | 6,3 |
| Axialer Einstechdurchmesser, min. | DAXN | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WMG40 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Schneidplattenlänge | INSL | 16,6 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Profilform | PFS | 1 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | GX-ROHLING |
| Masse (Gewicht) | WT | 0,004 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-1 - Schneidkörper zum Stechen von Rechtecknuten | ||
| Profilform | A1 | 1 |
| Stechbreite, Nennmaß | A2 | 6,3 mm |
| Profiltiefe | A8 | 15 mm |
| Bildkennung | BLD | 1 |
| Masse (Gewicht) | D75 | 0,004 kg |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | .X..N |
| Anzahl Schneiden | F2 | 2 |
| Schneidplattenlänge | G1 | 16,6 mm |
| Befestigungsart | G5 | 7 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WMG40 |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | GX16-3E6.30N WMG40 |
| Produktbezeichnung | J22 | 565 |
| Firmenkennung | J3 | W |
| Bearbeitungsverfahren | J8 | DSS |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
