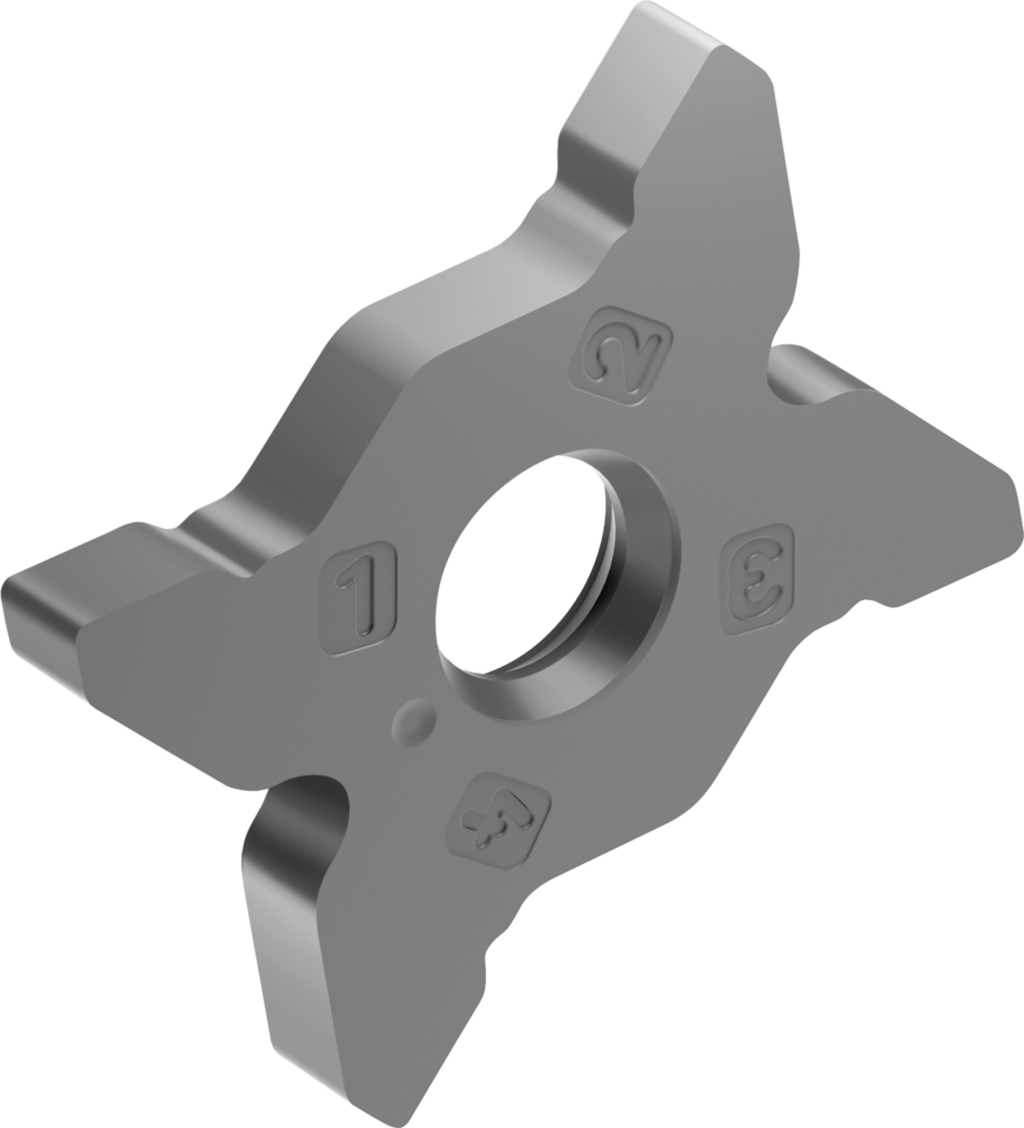

Halbfabrikate für Sonderformen MX22-4E565N WMG30
Walter
40,60 €
Produktnummer:
WA-7100222
Verfügbar - Mindestbestellmenge: 5 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| HR850 |
Produktinformationen "Halbfabrikate für Sonderformen MX22-4E565N WMG30"
Halbfabrikate für Sonderformen MX ...-.X..N • Neutral • WMG30 • s=5,65mm

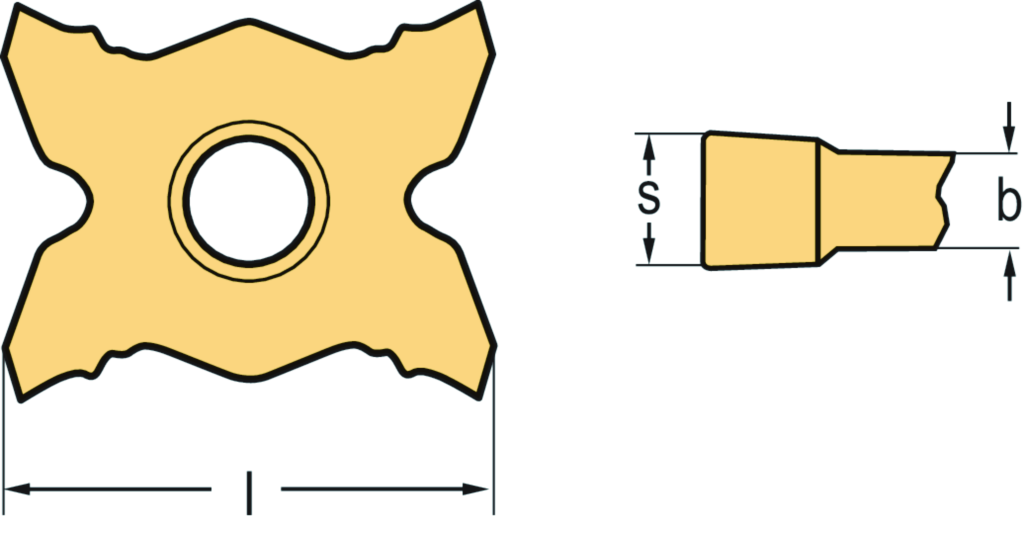

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | MX22-4E565N WMG30 |
| Schneidenlänge | l | 23,2 mm |
| Schneidbreite | s | 5,65 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRT - Parting off insert | ||
| Spanbrecher, Herstellerbezeichnung | CBMD | .X..N |
| Schnitttiefe max. | CDX | 6 |
| Anzahl Schneiden | CEDC | 4 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | unbeschichtet |
| Stechbreite, Nennmaß | CW | 5,65 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WMG30 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Schneidplattenlänge | INSL | 23,2 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Profilform | PFS | 1 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | MX-ROHLING |
| Masse (Gewicht) | WT | 0,024 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-1 - Schneidkörper zum Stechen von Rechtecknuten | ||
| Profilform | A1 | 1 |
| Stechbreite, Nennmaß | A2 | 5,65 mm |
| Profiltiefe | A8 | 6 mm |
| Bildkennung | BLD | 1 |
| Masse (Gewicht) | D75 | 0,024 kg |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | .X..N |
| Anzahl Schneiden | F2 | 4 |
| Schneidplattenlänge | G1 | 23,2 mm |
| Befestigungsart | G5 | 3 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WMG30 |
| Beschichtung / Oberfläche | H5 | unbeschichtet |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | MX22-4E565N WMG30 |
| Produktbezeichnung | J22 | 8181 |
| Firmenkennung | J3 | W |
| Bearbeitungsverfahren | J8 | EEA |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
