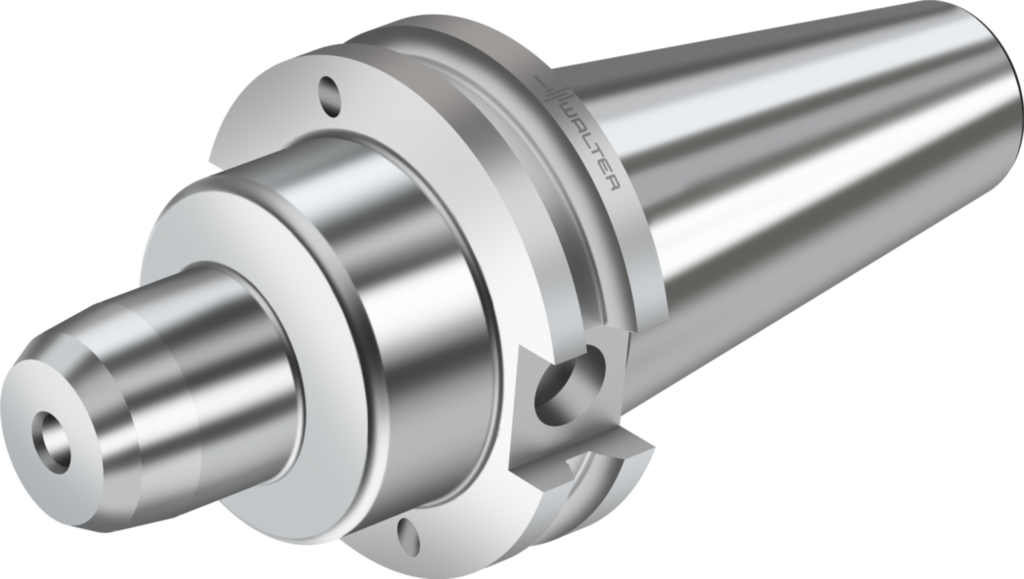

Hydrodehn-Aufnahme ASME B5.50 AB017.K40-P13-064
Walter
372,00 €
Produktnummer:
WA-8698304
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB017 |
Produktinformationen "Hydrodehn-Aufnahme ASME B5.50 AB017.K40-P13-064"

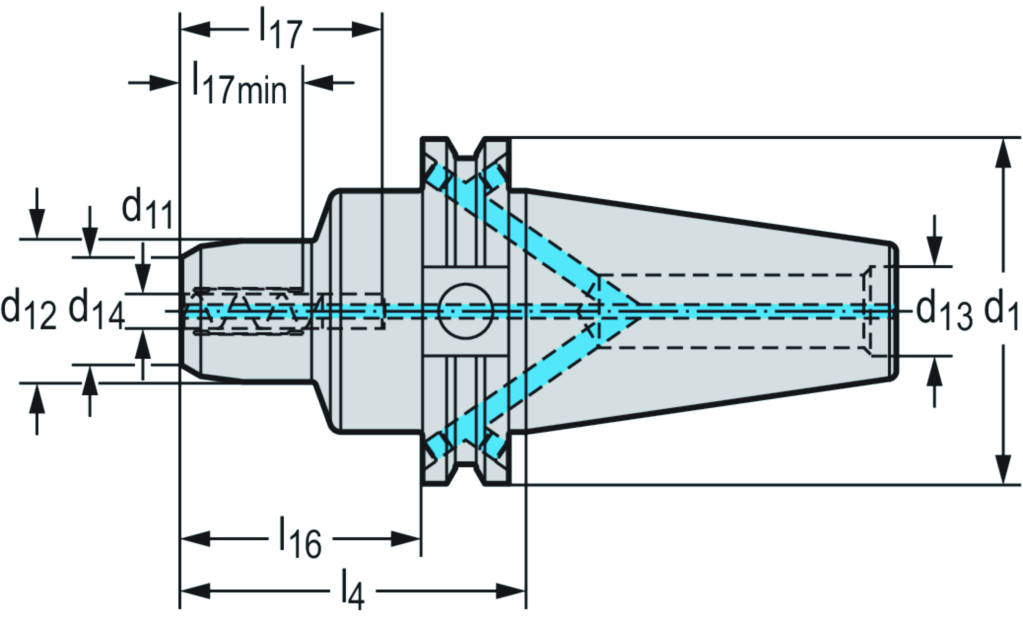

Hydrodehn-Aufnahme ASME B5.50 AB017.K-Inch • inch • d1=40 • d11=1/2
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB017.K40-P13-064 |
| Gewicht | Gewicht | 2,425 lbs |
| Verbindungsdurchmesser | d14 | 1,063 inch |
| Verbindungsdurchmesser | d11 | 0,5 inch |
| Körperdurchmesser | d12 | 1,26 inch |
| Nutzlänge | l16 | 1,75 inch |
| min. Spanndurchmessertiefe | l17 min | 1,417 inch |
| Spanndurchmessertiefe | l17 | 1,811 inch |
| Funktionale Länge | l4 | 2,5 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Außendurchmesser 3 | BD | 49 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 37 |
| Aufnahmeform, werkstückseitig | CCFWS | 13 |
| Trennstellenkodierung Maschinenseitig | CCMS | SKG37C0400$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SKG |
| Aufnahmetyp, werkstückseitig | CCTWS | ZYL |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL20R5000**** |
| Kühlschmierstoff-Eintritt | CNSC | 7 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | R |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Aufnahmegröße werkstückseitig | CZCWS | 500 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Länge Außendurchmesser 3 | LB | 44,45 |
| Funktionslänge | LF | 63,5 |
| Kraglänge | LPR | 63,5 |
| Schaftlänge | LS | 68,4 |
| Nachschleifrestmenge | OAL | 131,75 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 12000 |
| Bildkennung | TSYC | AB017.K-INCH |
| Masse (Gewicht) | WT | 1,1 |
| Abstand XY-Ebene werkstückseitig | XYWD | -63,5 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
