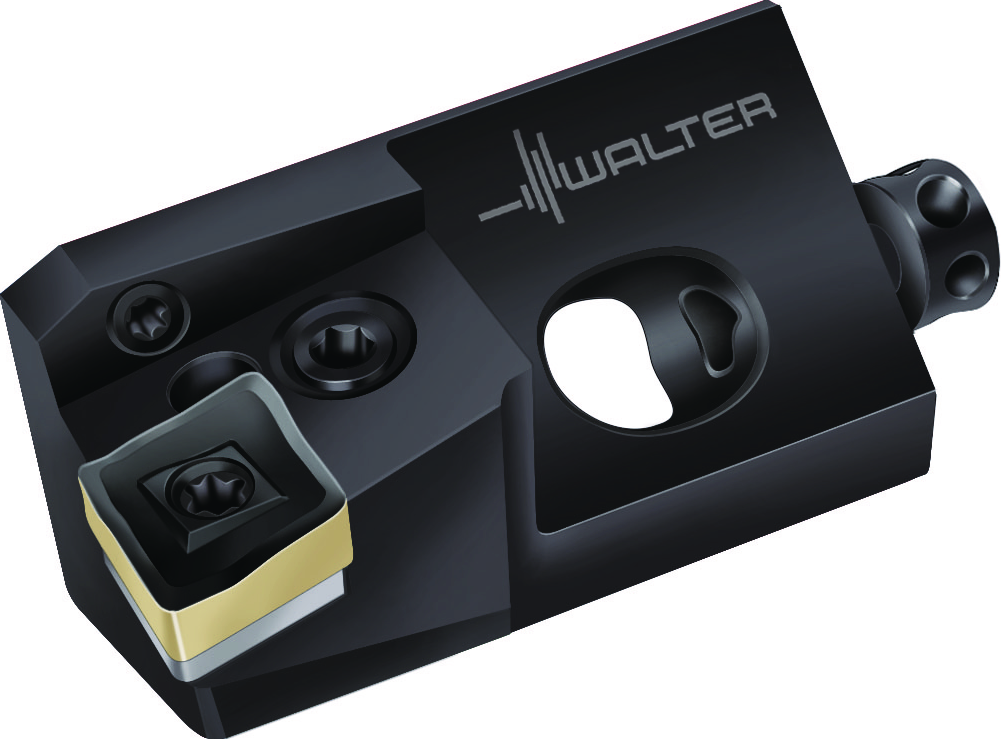

ISO-Kurzklemmhalter PCLNR20CA-16
Walter
210,00 €
Produktnummer:
WA-5007853
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D30NH |
Produktinformationen "ISO-Kurzklemmhalter PCLNR20CA-16"

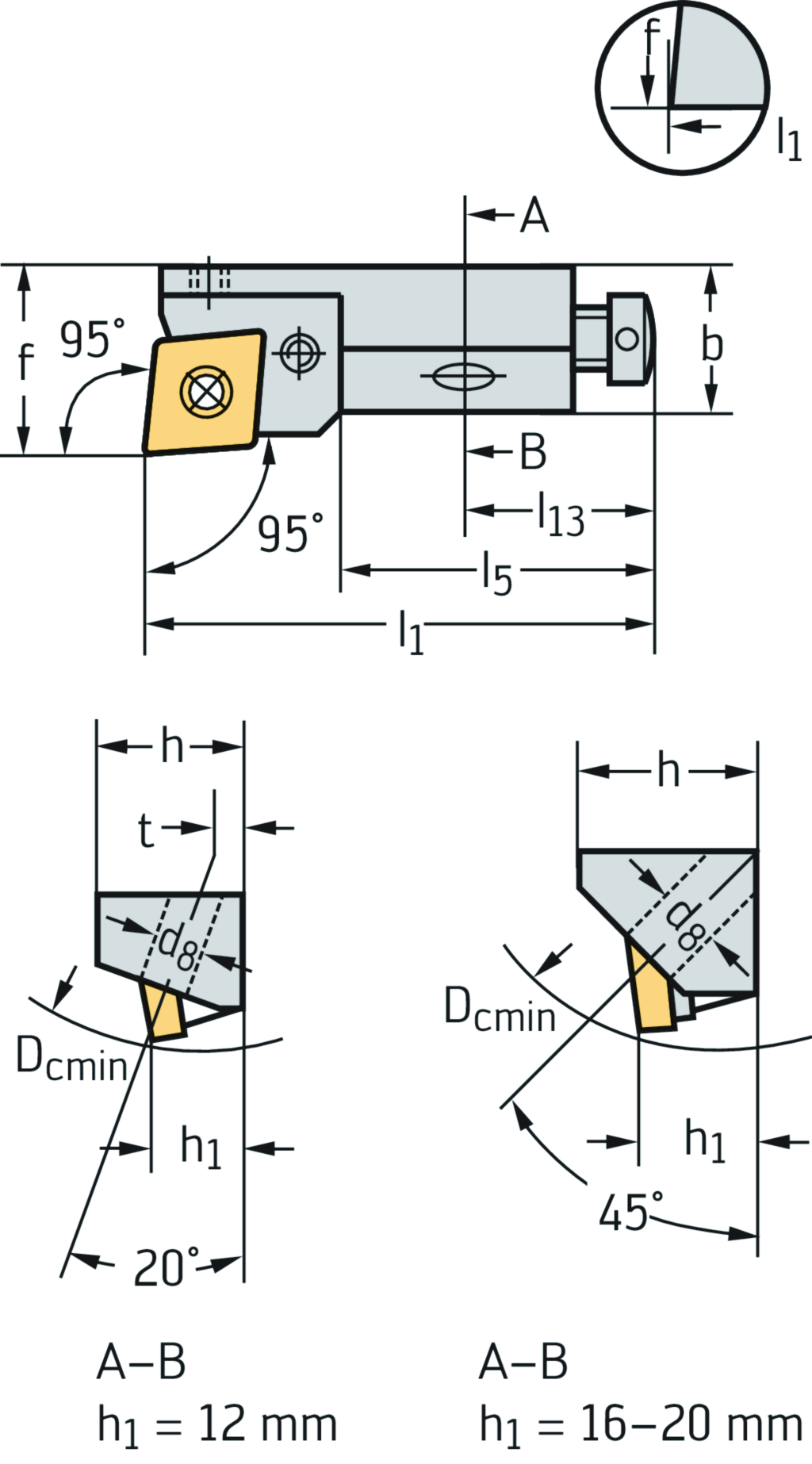

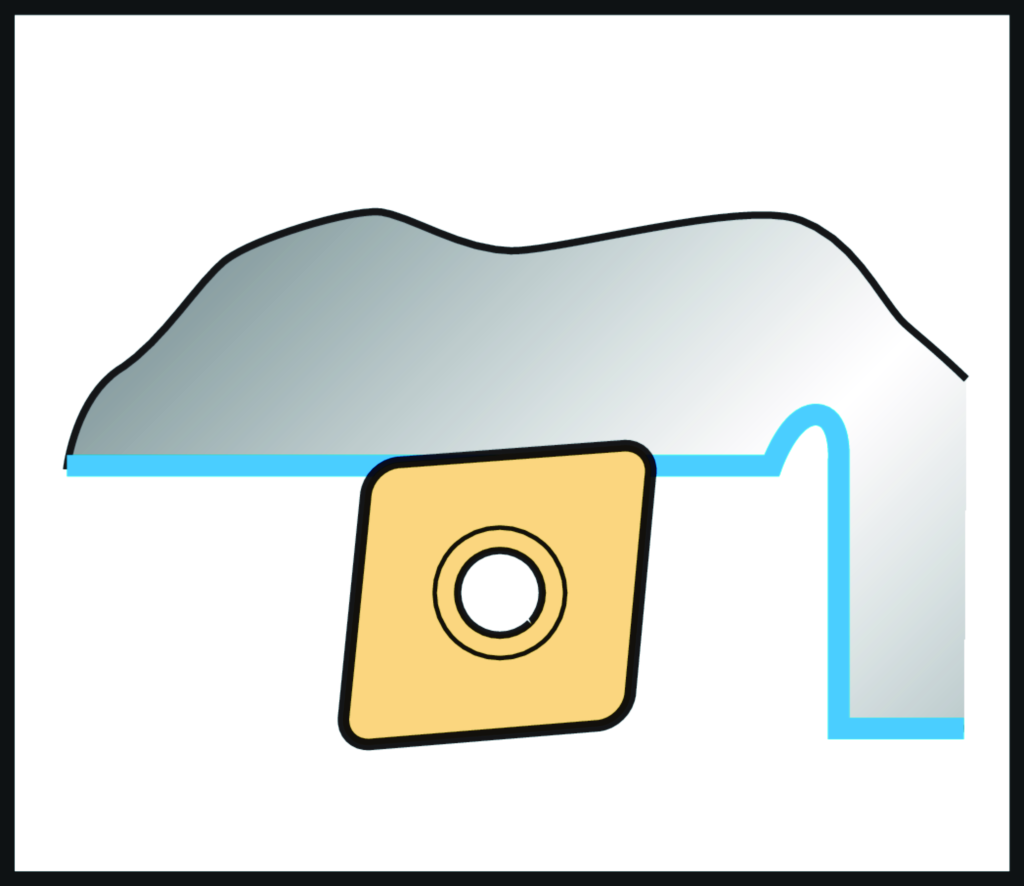

ISO-Kurzklemmhalter PCLN...CA • metrisch • rechts • κ=95° • Dc(min)=70mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | PCLNR20CA-16 |
| Mögliche Wendeschneidplatten | Type | CN .. 1606 .. |
| Minimaler Schnittdurchmesser | Dc min | 70 mm |
| Schaftbreite | b | 20 mm |
| Verbindungsdurchmesser | d8 | 9 mm |
| Funktionale Breite | f | 25 mm |
| Höhe | h | 30 mm |
| Spitzenhöhe | h1 | 20 mm |
| Aufnahmenabstand | l13 | 30 mm |
| Gesamtlänge | l1 | 70 mm |
| Einspannlänge | l5 | 40 mm |
| Höhe Befestigungsloch | t | 0 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,195 kg |
| Nach DIN4000-175-6 - Kurzklemmhalter | ||
| Funktionsbreite | A2 | 25 mm |
| Funktionslänge | A3 | 70 mm |
| Funktionshöhe | A4 | 20 mm |
| Kopflänge | B1 | 30 mm |
| Nachschleifrestmenge | B5 | 70 mm |
| Bildkennung | BLD | 6 |
| Aufnahmetyp, maschinenseitig | C11 | KKH |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 020R |
| Schafthöhe | C4 | 30 mm |
| Schaftbreite | C8 | 20 mm |
| Masse (Gewicht) | D7 | 0,195 kg |
| Einstellwinkel | E1 | 95 ° |
| Eckenwinkel Schneidplatte | E3 | 80 ° |
| Schneidrichtung | F1 | R |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | P |
| Länge Einstellschraube | G10 | 10 mm |
| Abstand Bohrung 1 | G4 | 30 mm |
| Durchmesser Befestigungsbohrung | G6 | 9 mm |
| Winkel Befestigungsbohrung | G7 | 45 ° |
| Höhe Befestigungsbohrung | G8 | 0 mm |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | PCLNR20CA-16 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$CN1606002****** |
| Bezeichnung Schneidplatte | J42 | CNGA 543 |
| Trennstellenkodierung Maschinenseitig | J6 | KKH01C020R$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
