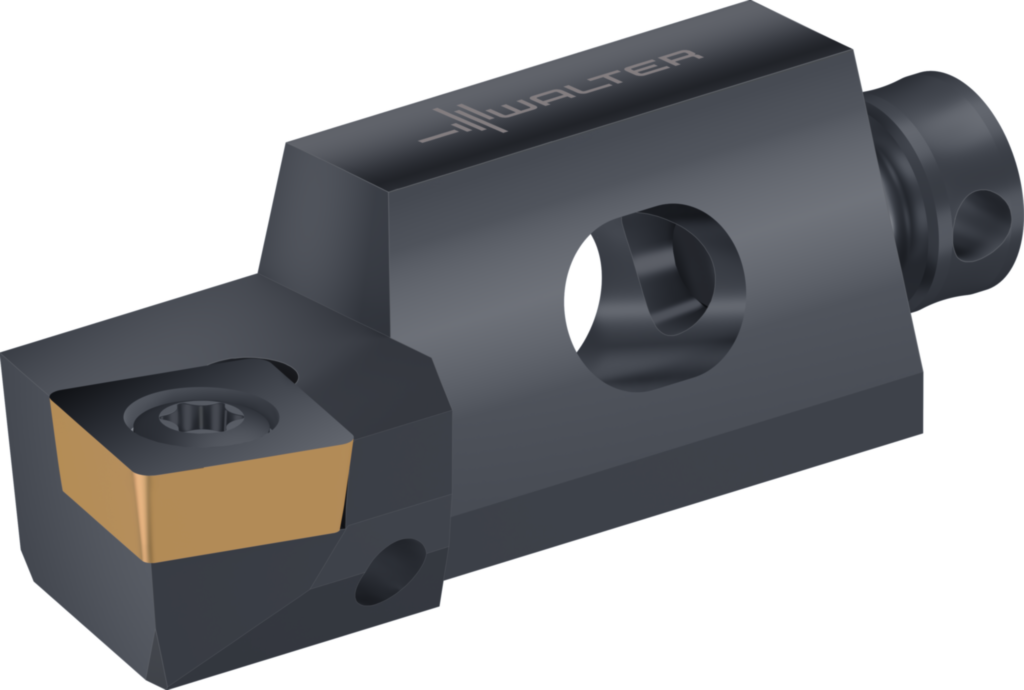

ISO-Kurzklemmhalter SSRCL10CA-09
Walter
172,00 €
Produktnummer:
WA-5009052
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D30PS |
Produktinformationen "ISO-Kurzklemmhalter SSRCL10CA-09"

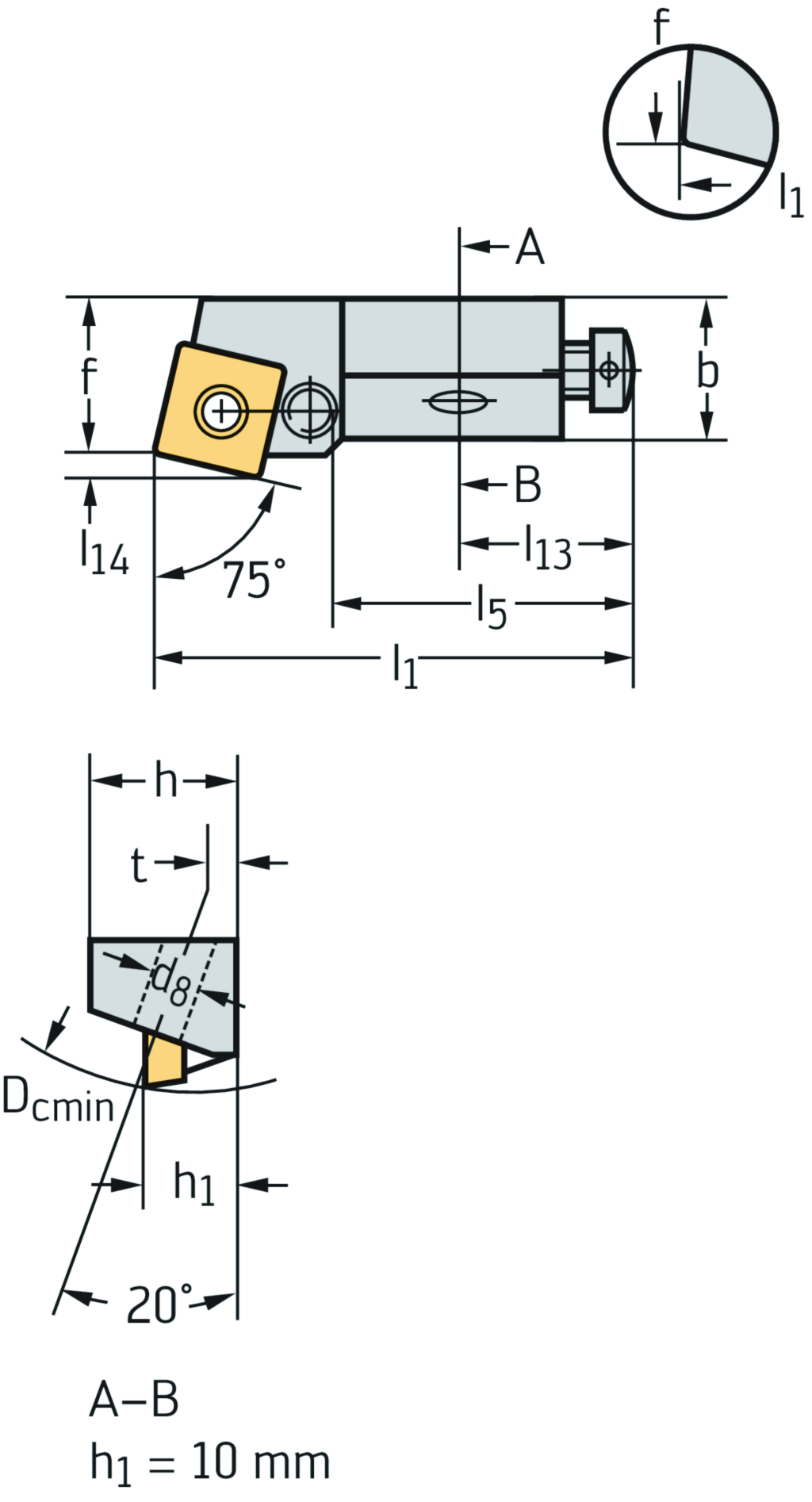

ISO-Kurzklemmhalter SSRC-12...CA • metrisch • links • κ=75° • Dc(min)=40mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | SSRCL10CA-09 |
| Mögliche Wendeschneidplatten | Type | SC .. 09T3 .. |
| Minimaler Schnittdurchmesser | Dc min | 40 mm |
| Schaftbreite | b | 11 mm |
| Verbindungsdurchmesser | d8 | 7 mm |
| Funktionale Breite | f | 14 mm |
| Höhe | h | 15 mm |
| Spitzenhöhe | h1 | 10 mm |
| Aufnahmenabstand | l13 | 20 mm |
| Gesamtlänge | l1 | 50 mm |
| Einspannlänge | l5 | 33 mm |
| Höhe Befestigungsloch | t | 5 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTGTI - Cartridge for turning - indexable | ||
| Masse (Gewicht) | WT | 0,066 kg |
| Nach DIN4000-175-6 - Kurzklemmhalter | ||
| Funktionsbreite | A2 | 14 mm |
| Funktionslänge | A3 | 50 mm |
| Funktionshöhe | A4 | 10 mm |
| Kopflänge | B1 | 17 mm |
| Nachschleifrestmenge | B5 | 50 mm |
| Bildkennung | BLD | 6 |
| Aufnahmetyp, maschinenseitig | C11 | KKH |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 010L |
| Schafthöhe | C4 | 15 mm |
| Schaftbreite | C8 | 11 mm |
| Masse (Gewicht) | D7 | 0,066 kg |
| Einstellwinkel | E1 | 75 ° |
| Eckenwinkel Schneidplatte | E3 | 90 ° |
| Schneidrichtung | F1 | L |
| Halterform | F2 | G |
| Befestigungsart Schneidplatte | F5 | S |
| Länge Einstellschraube | G10 | 8 mm |
| Abstand Bohrung 1 | G4 | 20 mm |
| Durchmesser Befestigungsbohrung | G6 | 7 mm |
| Winkel Befestigungsbohrung | G7 | 20 ° |
| Höhe Befestigungsbohrung | G8 | 5 mm |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | SSRCL10CA-09 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$SC09T3003****** |
| Bezeichnung Schneidplatte | J42 | SCMT 3(2.5)2 |
| Trennstellenkodierung Maschinenseitig | J6 | KKH01C010L$$$$ |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | DDI |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
