Innengewindedrehplatten – Teilprofil 60° TS11-IR-A60 WMP32G
Walter
20,36 €
Produktnummer:
WA-8646920
Verfügbar - Mindestbestellmenge: 2 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P11TS |
Produktinformationen "Innengewindedrehplatten – Teilprofil 60° TS11-IR-A60 WMP32G"
Innengewindedrehplatten – Teilprofil 60° TS • rechts • Tiger·tec® Gold • WMP32G • Gewindesteigung, min.=0,5-1,5mm • Gangzahl je Inch, max.=16-48

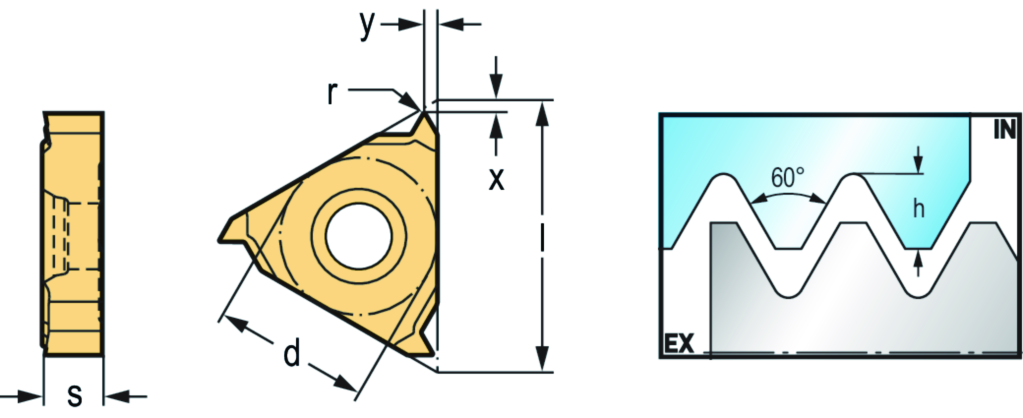

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TS11-IR-A60 WMP32G |
| Gewindesteigung | TP | 0.50–1.5 mm |
| Gang pro Zoll | TPI [Gang/Zoll] | 48–16 |
| Profilabstand ex | X | 0,7 mm |
| Profilabstand ey | Y | 0,8 mm |
| Zähnezahl | Z | 1 |
| Durchmesser – Inkreis | d | 6,35 mm |
| Tatsächliche Gewindehöhe | h | 1,3 mm |
| Schneidenlänge | l | 11 mm |
| Eckenradius | r | 0,08 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A27 |
| Anzahl Schneidecken | CNC | 3 |
| Befestigungslochdurchmesser | D1 | 3,25 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WMP32G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Gewindehöhendifferenz | HB | 0,08 |
| Eingeschriebener Kreis | IC | 6,35 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSI11$$3RB$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 1 |
| Profilabstand X | PDX | 0,8 |
| Profilabstand Y | PDY | 0,7 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 60 |
| Eckenradius | RE | 0,08 |
| Rotationswinkel rho | RHO | 0 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Gewinderichtung | THDH | RIGHT |
| Gewindeart | THFT | APR |
| Gangzahl je Inch, min | TPIN | 16 |
| Gewindesteigung min | TPN | 0,5 |
| Schneidenprofiltyp | TPT | P |
| Bildkennung | TSYC | TS-IR-PART-60 |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,005 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0,8 |
