Innengewindedrehplatten – Vollprofil, American NPT 60° TS22-IR11.5NPT-2 WMP32G
Walter
52,30 €
Produktnummer:
WA-8647029
Verfügbar - Mindestbestellmenge: 2 PCE
ANSI B1.20.1-1983
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P11TS |
Produktinformationen "Innengewindedrehplatten – Vollprofil, American NPT 60° TS22-IR11.5NPT-2 WMP32G"
Innengewindedrehplatten – Vollprofil, American NPT 60° TS • rechts • Tiger·tec® Gold • WMP32G • Gangzahl je Inch=11,5

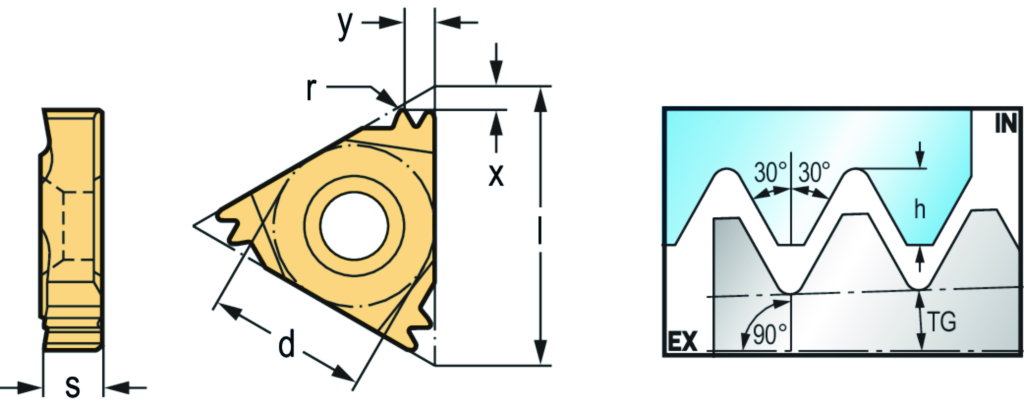

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TS22-IR11.5NPT-2 WMP32G |
| Gang pro Zoll | TPI [Gang/Zoll] | 11,5 |
| Profilabstand ex | X | 2,1 mm |
| Profilabstand ey | Y | 3,3 mm |
| Zähnezahl | Z | 2 |
| Durchmesser – Inkreis | d | 12,7 mm |
| Schneidenlänge | l | 22 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A27 |
| Schneidenausführung | CECC | E |
| Anzahl Schneiden | CEDC | 3 |
| Anzahl Schneidecken | CNC | 3 |
| Befestigungslochdurchmesser | D1 | 5 |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WMP32G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 12,7 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$NTSI22$$2RA$$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Zähnezahl | NT | 2 |
| Profilabstand X | PDX | 3,3 |
| Profilabstand Y | PDY | 2,1 |
| Rotationswinkel phi | PHI | 0 |
| Profilwinkel | PNA | 60 |
| Eckenradius | RE | 0,05 |
| Rotationswinkel rho | RHO | 0 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Gewinderichtung | THDH | RIGHT |
| Gewindeart | THFT | NPT |
| Gangzahl je Inch | TPI | 11,5 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | TS-IR-FULL-NPT-MZ |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,013 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 3,3 |
| Nach DIN4000-77-11 - Schneidkörper zum Schneiden von Trapezgewinden und Keilriemennuten | ||
| Profilform | A1 | - |
| Gewindeart | A5 | NPT |
| Gangzahl je Inch, min | A71 | 11,5 |
| Gangzahl je Inch, max. | A72 | 11,5 |
| Profilabstand X | A9 | 3,3 mm |
| Profilabstand Y | A91 | 2,1 mm |
| Profilwinkel | B5 | 60 ° |
| Bildkennung | BLD | 11 |
| Masse (Gewicht) | D75 | 0,013 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 0 ° |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | R |
| Spanbrecher, Herstellerbezeichnung | E9 | A27 |
| Außen-/Innengewinde | F1 | I |
| Anzahl Schneiden | F2 | 3 |
| Zähnezahl | F3 | 2 |
| Schneidenprofiltyp | F4 | F |
| Eingeschriebener Kreis | G3 | 12,7 mm |
| Befestigungsart | G5 | 2 |
| Befestigungslochdurchmesser | G6 | 5 mm |
| Eckenwinkel Schneidplatte | G8 | 60 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WMP32G |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | TS22-IR11.5NPT-2 WMP32G |
| Produktbezeichnung | J22 | 8716 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$NTSI22$$2RA$$$$ |
| Bearbeitungsverfahren | J8 | DGI |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
