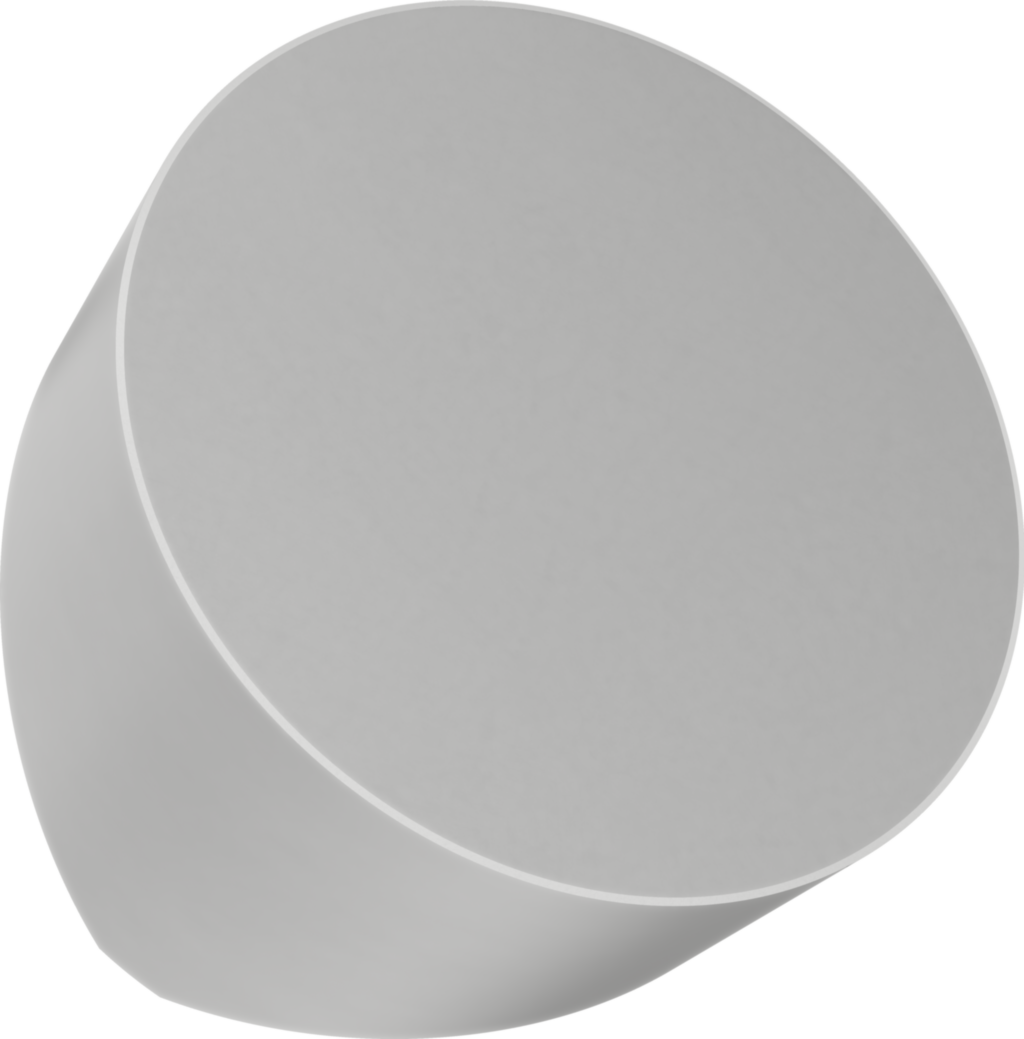

Keramik Wendeschneidplatte Drehen – Rund positiv RCGX060600T01020 WIS30
Walter
30,20 €
Produktnummer:
WA-8377371
Verfügbar - Mindestbestellmenge: 10 PCE
✔ Umfangsgeschliffene Keramik-Wendeschneidplatte
✔ Gefaste Schneidkante
✔ Gefaste Schneidkante
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P8RC |
Produktinformationen "Keramik Wendeschneidplatte Drehen – Rund positiv RCGX060600T01020 WIS30"
Keramik Wendeschneidplatte Drehen – Rund positiv RCGX ...-T01020 • WIS30 • r=3,2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | RCGX060600T01020 WIS30 |
| Schnitttiefe | ap | 0.2–1.8 mm |
| Durchmesser – Inkreis | d | 6,35 mm |
| Vorschub | f | 0.10–0.20 mm |
| Hauptfreiwinkel | α | 7 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | T0102 |
| Schneidenausführung | CECC | T |
| Schneidenanzahl | CEDC | 4 |
| Anzahl Schneidecken | CNC | 4 |
| Beschichtung / Oberfläche | COATING | SiALON-Keramik |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WIS30 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 6,35 |
| Befestigungsart | IFS | 6 |
| Trennstellenkodierung Schneidplatte | IIC | ISO$RC0606006NA$$00 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 3,175 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 6,35 |
| Schneidplattendicke | S1 | 6,35 |
| Plattensitzkodierung | SSC | 6 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | RCGX-T01020-C |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,001 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-10 - Schneidplatten - Rund | ||
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Eingeschriebener Kreis | B3 | 6,35 mm |
| Bildkennung | BLD | 10 |
| Schneidkantenhöhe | C1 | 6,35 mm |
| Spanwinkel | D7 | 20 ° |
| Masse (Gewicht) | D75 | 0,001 kg |
| Schneidenausführung | E41 | T |
| Spanbrecher | E6 | 0 |
| Spanbrecher, Herstellerbezeichnung | E9 | T0102 |
| Schneidplattenausführung | F1 | N |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 6,35 mm |
| Befestigungsart | G5 | 6 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WIS30 |
| Beschichtung / Oberfläche | H5 | SiALON-Keramik |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | RCGX060600 |
| Identifizierende Bestellnummer | J21 | RCGX060600T01020 WIS30 |
| Produktbezeichnung | J22 | 444 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ISO$RC0606006NA$$00 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
