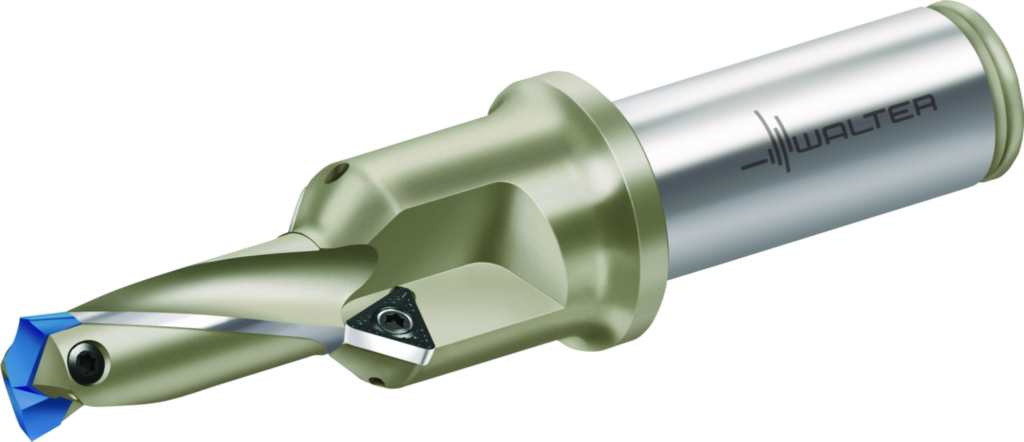

Kernlochbohrer B4012C.F25.26,0.Z02.66R

Produktinformationen "Kernlochbohrer B4012C.F25.26,0.Z02.66R"

Kernlochbohrer B4012C • Xtra·tec® • Zylinderschaft mit Fläche • metrisch • 2,5xD • Spitzenwinkel 140° • Eingeschlossener Stufenwinkel 45° • Z=2 • Dc=26mm
Maßzeichnung W_DI_B4012C-26-F_D_02.png
Beschreibung Name Wert
Werkzeugbezeichnung Bezeichnung B4012C.F25.26,0.Z02.66R
Mögliche Wendeschneidplatten Type P600 . -D26, ..
Mögliche Wendeschneidplatten Type TC .. 16T3 ..
Gewicht Gewicht 0,68 kg
Anzahl Wendeschneidplatten Anz WSP 1
Schneidendurchmesser Dc 26 mm
Sitzgröße Sitzgröße H
Schaftdurchmesser d1 25 mm
Flanschdurchmesser d4 35 mm
Funktionale Länge l4 125 mm
Einspannlänge l5 56 mm

Technische Daten und Spezifikationen

Beschreibung Name Wert
Nach DRLSCIS - Step and chamfer drill - indexable - symmetrical point
Werkzeugausführung BMC S
Aufnahmeform, maschinenseitig CCFMS 11
Trennstellenkodierung Maschinenseitig CCMS ZYL11G2500h$06
Aufnahmetyp, maschinenseitig CCTMS ZYL
Kühlschmierstoff-Eintritt CNSC 1
Aufnahmeeinheit CUB M
Kühlschmierstoff-Austritt CXSC 3
Schneidendurchmesser 1 (Nenndurchmesser) DC 45,4
Schneidendurchmesser, min DCN 26
Schneidrichtung HAND R
Trennstellenkodierung Schneidplatte IIC WR$$CB26A****R*****
Winkellage, Aufnahme, werkstückseitig KAP 0
Spannutenlänge LCF 112
Funktionslänge LF 48,57
Kraglänge LPR 125
Nutzlänge LU 76,3
Bezeichnung Schneidplatte MIID TCMT 3(2.5)2
Anzahl der Stufen NOS 2
Nachschleifrestmenge OAL 181
Rotationswinkel phi PHI 0
Abstand Schneidenecke zu Schneidenspitze PL 4,73
Eckenradius RE 0,794
Rotationswinkel rho RHO 0
Drehzahl, max. RPMX 9790
Winkel Stufe STA 45
Normnummer STDNO -
Bildkennung TSYC 2
Masse (Gewicht) WT 0,68
Abstand XY-Ebene werkstückseitig XYWD -48,57
Abstand XZ-Ebene werkstückseitig XZWD 0
Abstand YZ-Ebene werkstückseitig YZWD 0
Anzahl wirksamer Schneiden, stirnseitig ZEFF 2
Nach DIN4000-86-2 - Stufenbohrer
Schneidendurchmesser (min.), erste Stufe A11 26 mm
Schneidendurchmesser (max.), erste Stufe A12 45,4 mm
Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe A21 45,4 mm
Anzahl der Stufen A3 2
Stufenlänge, erste Stufe B1 62 mm
Kraglänge B3 125 mm
Nutzlänge B4 76,3 mm
Nachschleifrestmenge B5 181 mm
Spannutenlänge B6 112 mm
Abstand Schneidenecke zu Schneidenspitze B7 4,73 mm
Funktionslänge B71 48,57 mm
Bildkennung BLD 2
Aufnahmetyp, maschinenseitig C11 ZYL
Aufnahmeform, maschinenseitig C12 11
Aufnahmeausführung, maschinenseitig C14 1
Aufnahmeart, maschinenseitig C15 5
Aufnahmegröße, maschinenseitig C2 250
Aufnahmedurchmesser, maschinenseitig C3 25 mm
Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse C31 h6
Schaftlänge C4 56 mm
Anzahl wirksamer Schneiden, erste Stufe D11 2
Anzahl wirksamer Schneiden, letzte Stufe D12 2
Drehzahl, max. D6 9790 1/min
Masse (Gewicht) D7 0,68 kg
Winkel, erste Stufe E1 140 °
Winkel, letzte Stufe E2 45 °
Schneidrichtung F1 R
Drallwinkel Flute_Helix 20 °
Drallrichtung Flute_Helix_Direction R
Befestigungsart Schneidplatte, 1. Stufe G11 S
Kühlschmierstoff-Eintritt H21 1
Kühlschmierstoff-Austritt H22 3
Werkzeugausführung H4 S
Normnummer J1 -
Identifizierende Bestellnummer J21 B4012C.F25.26,0.Z02.66R
Firmenkennung J3 W
Trennstellenkodierung Schneidplatte J41 WR$$CB26A****R*****
Bezeichnung Schneidplatte, Pos. A J42 TCMT 3(2.5)2
Trennstellenkodierung Maschinenseitig J6 ZYL11G2500h$06
Datenträger J7 0
Bearbeitungsverfahren J8 BVB
Trennstellenkodierung Schneidplatte J91 ISO$TC16T3003******
Bezeichnung Schlichschneidplatte J92 TCMT 16 T3 08
Normnummer Sachmerkmal NSM DIN4000-86
