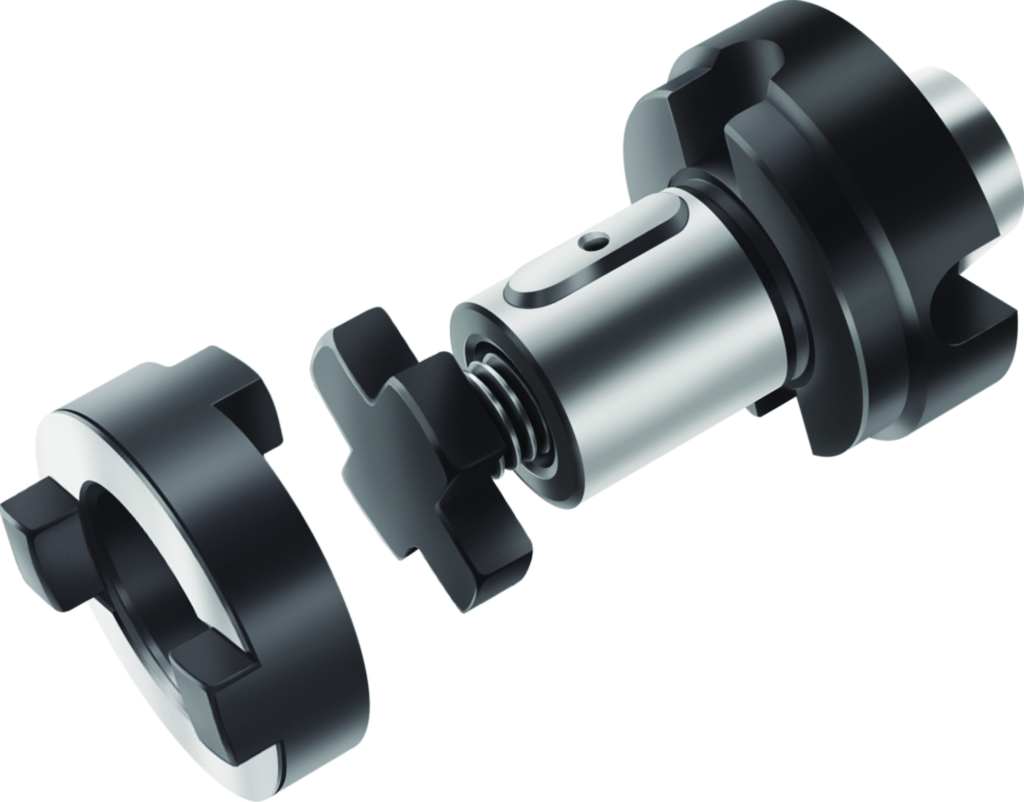

Kombi-Aufsteckfräserdorn A150M.0.80.055.60
Walter
399,00 €
Produktnummer:
WA-5007486
Verfügbar - Mindestbestellmenge: 1 PCE
Für Werkzeuge nach DIN 842 und DIN 1830
Für Werkzeuge nach DIN 841 und DIN 1880
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1300 |
Produktinformationen "Kombi-Aufsteckfräserdorn A150M.0.80.055.60"
Kombi-Aufsteckfräserdorn A150M • metrisch • Für Werkzeuge nach DIN 841 und DIN 1880 • Für Werkzeuge nach DIN 842 und DIN 1830 • d1=80 • d11=60

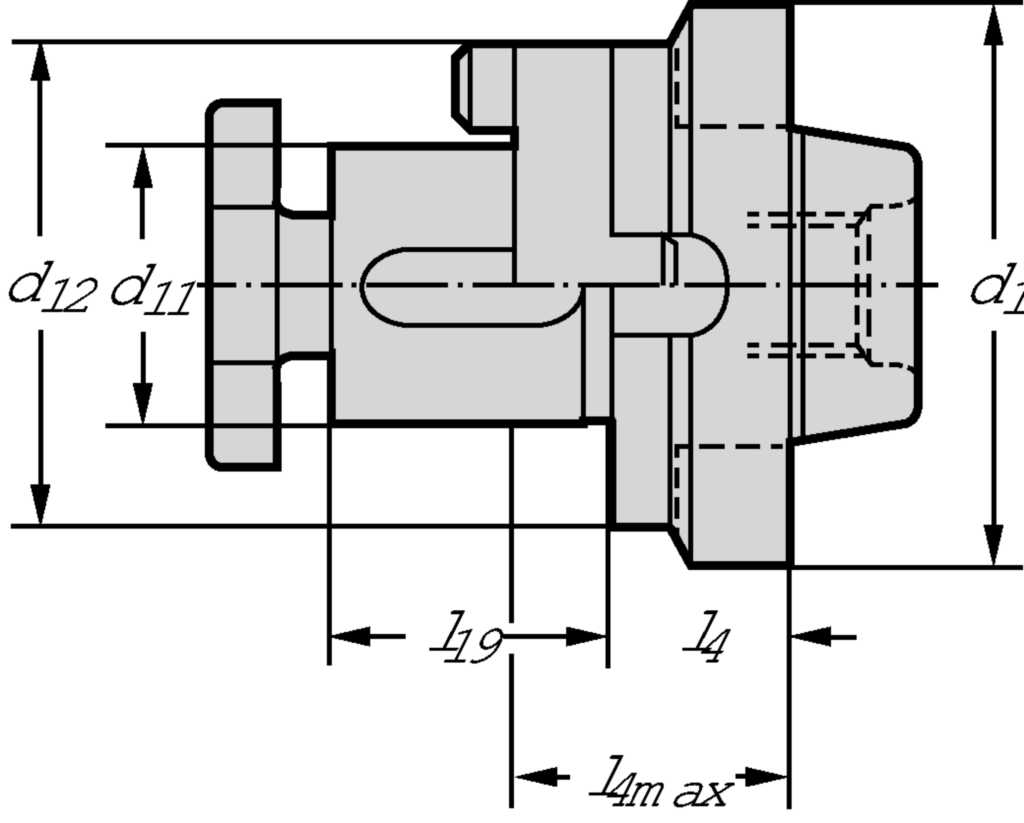

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A150M.0.80.055.60 |
| Gewicht | Gewicht | 5,18 kg |
| Körperdurchmesser | d12 | 110 mm |
| Verbindungsgrößen-Code | d11 | 60 |
| Verbindungsgrößen-Code | d1 | NCT 80 |
| Schaftlänge | l19 | 66 mm |
| Funktionale Länge | l4 max | 55 mm |
| Funktionale Länge | l4 | 39 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 110 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 12 |
| Trennstellenkodierung Maschinenseitig | CCMS | NCT01C0800$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | NCT |
| Aufnahmetyp, werkstückseitig | CCTWS | FDA |
| Trennstellenkodierung werkstückseitig | CCWS | FDA22G6000**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | G |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 800 |
| Aufnahmegröße werkstückseitig | CZCWS | 600 |
| Formtyp werkstückseitig | FMT | EXT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 39 |
| Kraglänge | LPR | 39 |
| Schaftlänge | LS | 66 |
| Einspannlänge, max. bzw. Nenneinspannlänge | LSC | 66 |
| Nachschleifrestmenge | OAL | 123 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 30000 |
| Bildkennung | TSYC | A150M.0 |
| Masse (Gewicht) | WT | 5,178 |
| Abstand XY-Ebene werkstückseitig | XYWD | -39 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-622002 - Werkzeughalter und Zwischenmodule Novex-NC-Tools WALTER - Fräsdornaufnahme | ||
| Körperdurchmesser | A1 | 110 mm |
| Bunddurchmesser | A4 | 80 mm |
| Länge Außendurchmesser 1 | B1 | 39 mm |
| Kraglänge | B3 | 39 mm |
| Nachschleifrestmenge | B4 | 123 mm |
| Funktionslänge | B71 | 39 mm |
| Bildkennung | BLD | 622002 |
| Aufnahmetyp, maschinenseitig | C11 | NCT |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 66 mm |
| Aufnahmetyp, werkstückseitig | C51 | FDA |
| Aufnahmeform, werkstückseitig | C52 | 12 |
| Aufnahmeausführung, werkstückseitig | C54 | 0 |
| Aufnahmeart, werkstückseitig | C55 | 0 |
| Aufnahmegröße werkstückseitig | C6 | 600 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 60 mm |
| Einspannlänge, max. bzw. Nenneinspannlänge | C81 | 66 mm |
| Drehzahl, max. | D6 | 30000 1/min |
| Masse (Gewicht) | D7 | 5,178 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A150M.0.80.055.60 |
| Produktbezeichnung | J22 | 447 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | FDA12G6000**** |
| Trennstellenkodierung Maschinenseitig | J6 | NCT01C0800$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
