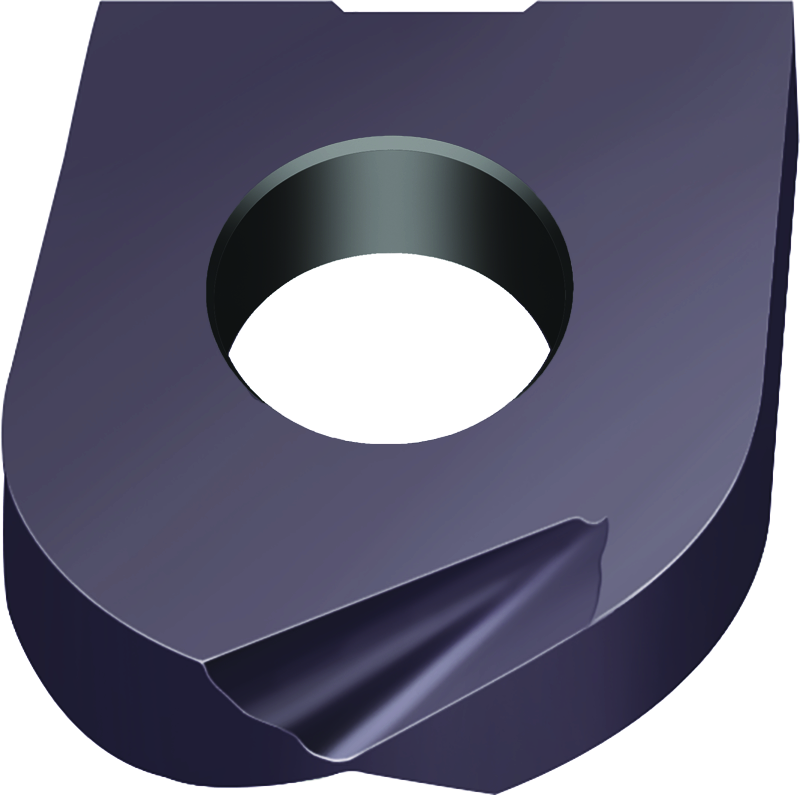

Kopierschlichtplatten P3201-D08 WHH15X
Walter
41,50 €
Produktnummer:
WA-7960087
Verfügbar - Mindestbestellmenge: 10 PCE
Für Kopierschlichtfräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P3201 |
Produktinformationen "Kopierschlichtplatten P3201-D08 WHH15X"

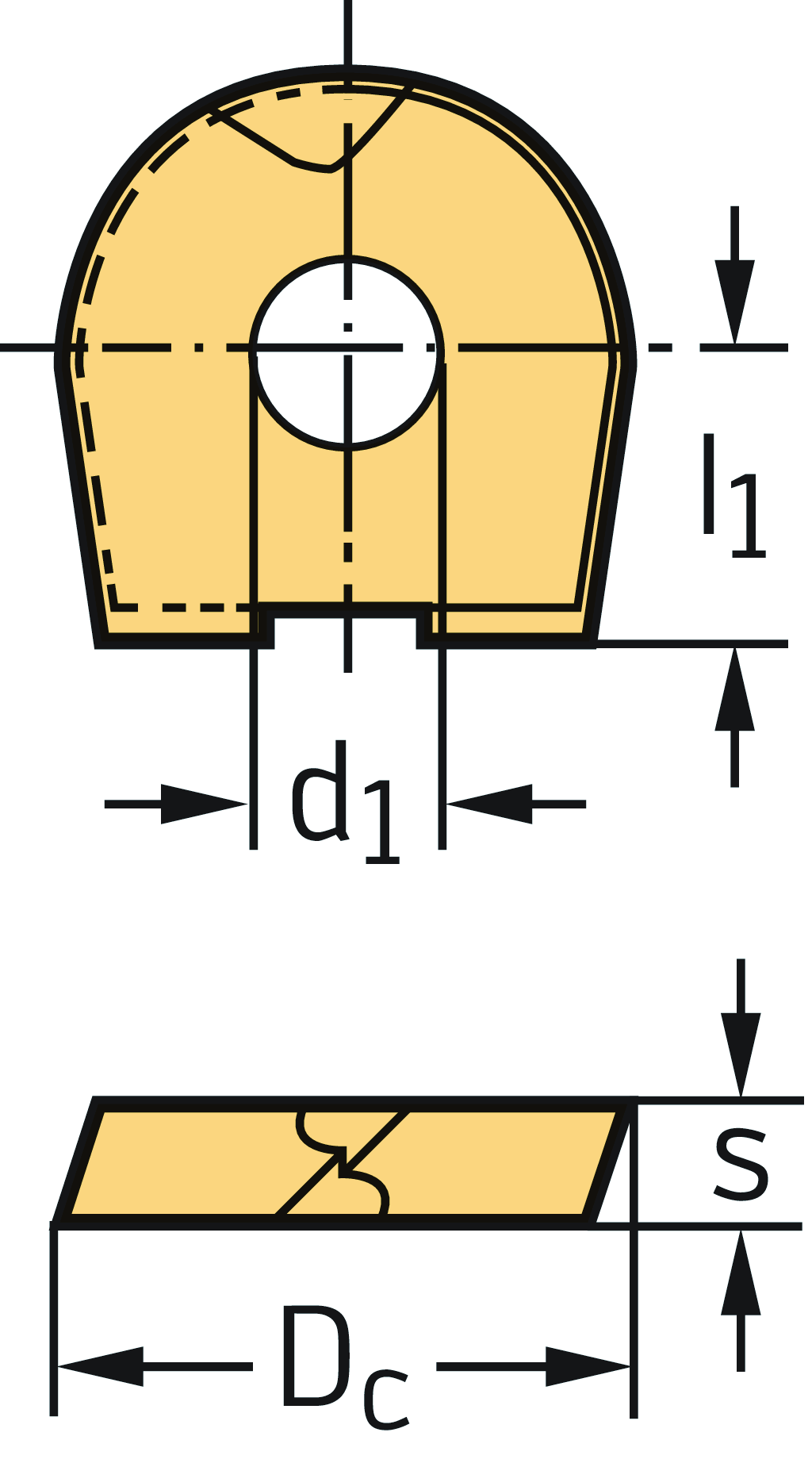

Kopierschlichtplatten P3201 • metrisch • WHH15X • Dc=8mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | P3201-D08 WHH15X |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Max. Schneiddurchmesser Tol | Dc-0,03 | 8 mm |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |
| Verbindungsdurchmesser | d1 | 3 mm |
| Gesamtlänge | l1 | 4 mm |
| Schneidplattendicke | s | 2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A57 |
| Schneidenausführung | CECC | E |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | TiAlN+TiAlCrSiN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 3 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WHH15X |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$P32008$$3RBM$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 4 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2 |
| Schneidplattendicke | S1 | 2 |
| Toleranzklasse | TC | H |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | P3201 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-99 - Sonstige Schneidplatten | ||
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Bildkennung | BLD | 99 |
| Schneidkantenhöhe | C1 | 2 mm |
| Eckenradius | D1 | 4 mm |
| Masse (Gewicht) | D75 | 0,002 kg |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | A57 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 1 |
| Toleranzklasse | G1 | H |
| Schneidplattendicke | G4 | 2 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 3 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WHH15X |
| Beschichtung / Oberfläche | H5 | TiAlN+TiAlCrSiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | - |
| Identifizierende Bestellnummer | J21 | P3201-D08 WHH15X |
| Produktbezeichnung | J22 | 6423 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$P32008$$3RBM$$$ |
| Bearbeitungsverfahren | J8 | FFO |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
