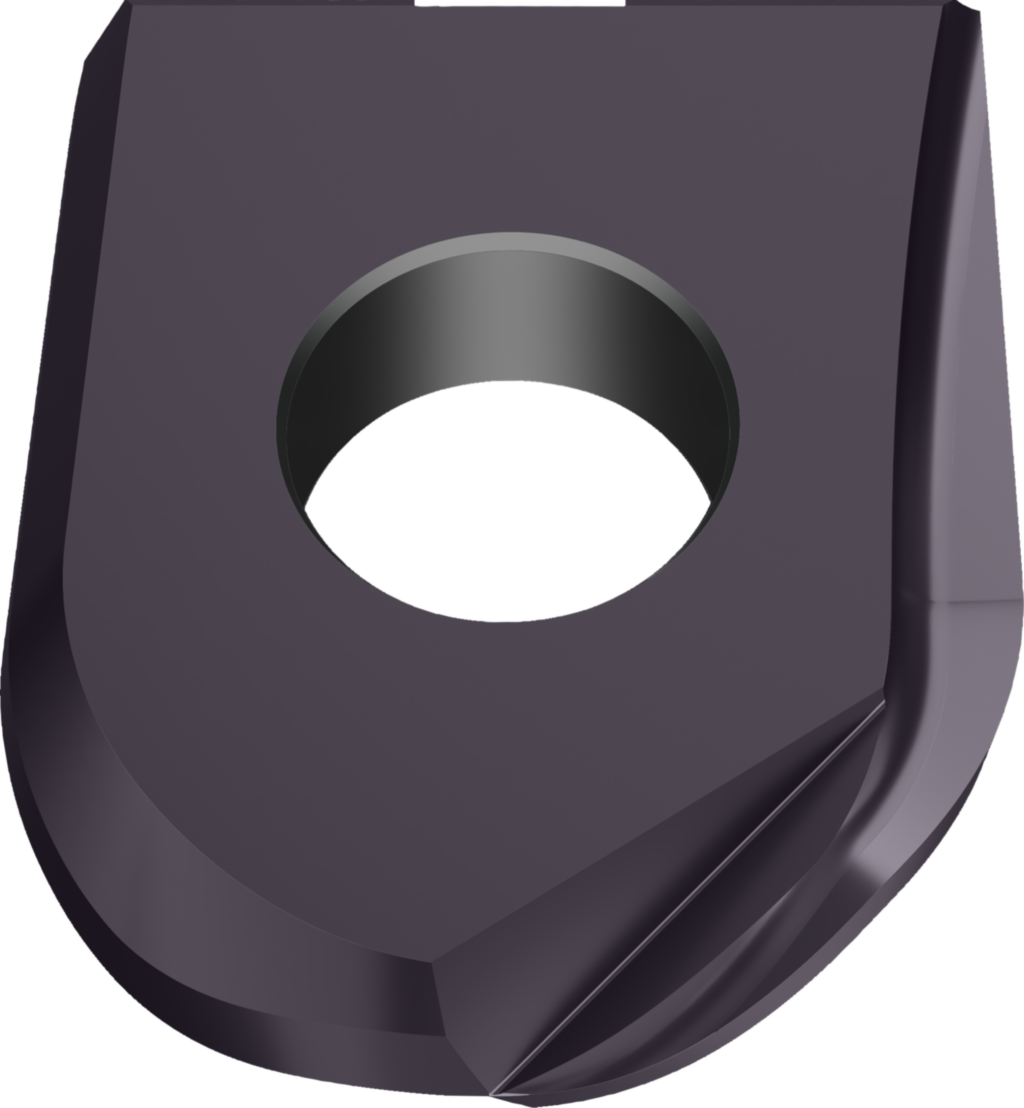

Kopierschlichtplatten P3204-D10 WHH15X
Walter
57,40 €
Produktnummer:
WA-7960096
Verfügbar - Mindestbestellmenge: 10 PCE
Für Kopierschlichtfräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P3204 |
Produktinformationen "Kopierschlichtplatten P3204-D10 WHH15X"
Kopierschlichtplatten P3204 • metrisch • WHH15X • Dc=10mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | P3204-D10 WHH15X |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Max. Schneiddurchmesser Tol | Dc-0,03 | 10 mm |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |
| Verbindungsdurchmesser | d1 | 4 mm |
| Gesamtlänge | l1 | 5 mm |
| Schneidplattendicke | s | 2,5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 10 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | F55 |
| Schneidenausführung | CECC | E |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | TiAlN+TiAlCrSiN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WHH15X |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$P32010$$3RBM$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 5 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2,5 |
| Schneidplattendicke | S1 | 2,5 |
| Toleranzklasse | TC | H |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | P3204 |
| Masse (Gewicht) | WT | 0,003 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-99 - Sonstige Schneidplatten | ||
| Normalfreiwinkel, Hauptschneide | A2 | 10 ° |
| Bildkennung | BLD | 99 |
| Schneidkantenhöhe | C1 | 2,5 mm |
| Eckenradius | D1 | 5 mm |
| Masse (Gewicht) | D75 | 0,003 kg |
| Schneidenausführung | E41 | E |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | F55 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 1 |
| Toleranzklasse | G1 | H |
| Schneidplattendicke | G4 | 2,5 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WHH15X |
| Beschichtung / Oberfläche | H5 | TiAlN+TiAlCrSiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | - |
| Identifizierende Bestellnummer | J21 | P3204-D10 WHH15X |
| Produktbezeichnung | J22 | 6424 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$P32010$$3RBM$$$ |
| Bearbeitungsverfahren | J8 | FFO |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
