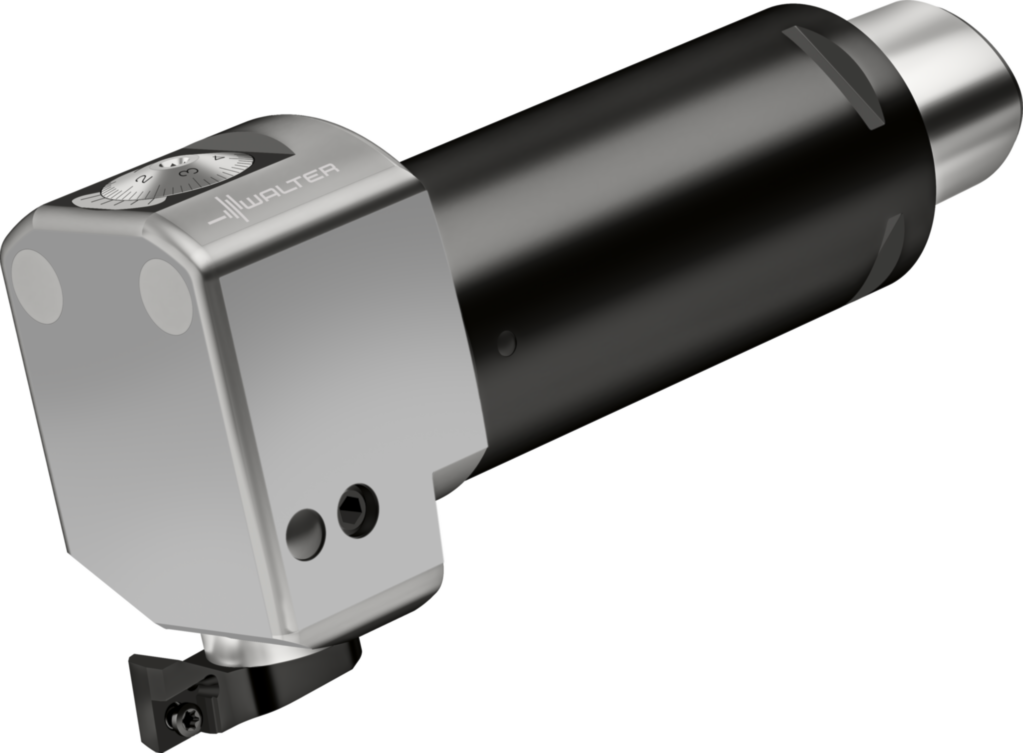

Leichtgewicht Feinbohrwerkzeug B5125-086-107-C5-CC09

Walter

1.750,00 €

Produktnummer: WA-8246836

Auf Anfrage - Mindestbestellmenge: 1 PCE

Gewichtsreduziert (LWS)
Durchmesser-Einstellung in mm und Inch

	P	M	K	N	S	H	O
B5125

Produktinformationen "Leichtgewicht Feinbohrwerkzeug B5125-086-107-C5-CC09"

Leichtgewicht Feinbohrwerkzeug B5125 • Walter Capto^TM ISO 26623 • metrisch • Dc=86-107mm

Beschreibung	Name	Wert
Werkzeugbezeichnung	Bezeichnung	B5125-086-107-C5-CC09
Mögliche Wendeschneidplatten	Type	CC .. 09T3 ..
Gewicht	Gewicht	1,6 kg
Körperdurchmesser	BD	80 mm
Maximaler Schnittdurchmesser	D_{c max}	107 mm
Minimaler Schnittdurchmesser	D_{c min}	86 mm
Verbindungsgrößen-Code	d₁	C5
Verbindungsdurchmesser	d₁	50 mm
Funktionale Länge	l₄	160 mm

Produktdatenblatt

Beschreibung	Name	Wert
Nach BLTBFI - Cartridge - Built in tool for boring - Fine boring unit - indexable
Masse (Gewicht)	WT	1,6 kg
Nach DIN4000-84-10 - Ausbohrköpfe, vorwärts als Komplettbaugruppe
Schneidendurchmesser, min	A11	86 mm
Schneidendurchmesser 2	A12	107 mm
Kraglänge	B3	160 mm
Nachschleifrestmenge	B5	190 mm
Funktionslänge	B71	160 mm
Bildkennung	BLD	10
Aufnahmetyp, maschinenseitig	C11	CCS
Aufnahmeform, maschinenseitig	C12	1
Aufnahmeausführung, maschinenseitig	C14	9
Aufnahmeart, maschinenseitig	C15	5
Aufnahmegröße, maschinenseitig	C2	500
Aufnahmedurchmesser, maschinenseitig	C3	50 mm
Schaftlänge	C4	30 mm
Drehzahl, max.	D6	2221 1/min
Masse (Gewicht)	D7	1,6 kg
Verstellinkrement axial	D93	0,001
Verstellinkrement radial	D95	0,001
Einstellwinkel	E1	95 °
Schneidrichtung	F1	R
Anzahl wirksamer Schneiden, umfangseitig	F21	1
Kühlschmierstoff-Eintritt	H21	1
Kühlschmierstoff-Austritt	H22	3
Werkzeugausführung	H4	S
Identifizierende Bestellnummer	J21	B5125-086-107-C5-CC09
Firmenkennung	J3	W
Trennstellenkodierung Schneidplatte	J41	ISO$CC09T3003****04
Bezeichnung Schneidplatte	J42	CCMT 09 T3 04
Trennstellenkodierung Maschinenseitig	J6	CCS01C0500$$$$
Datenträger	J7	0
Bearbeitungsverfahren	J8	BAB
Normnummer Sachmerkmal	NSM	DIN4000-84
