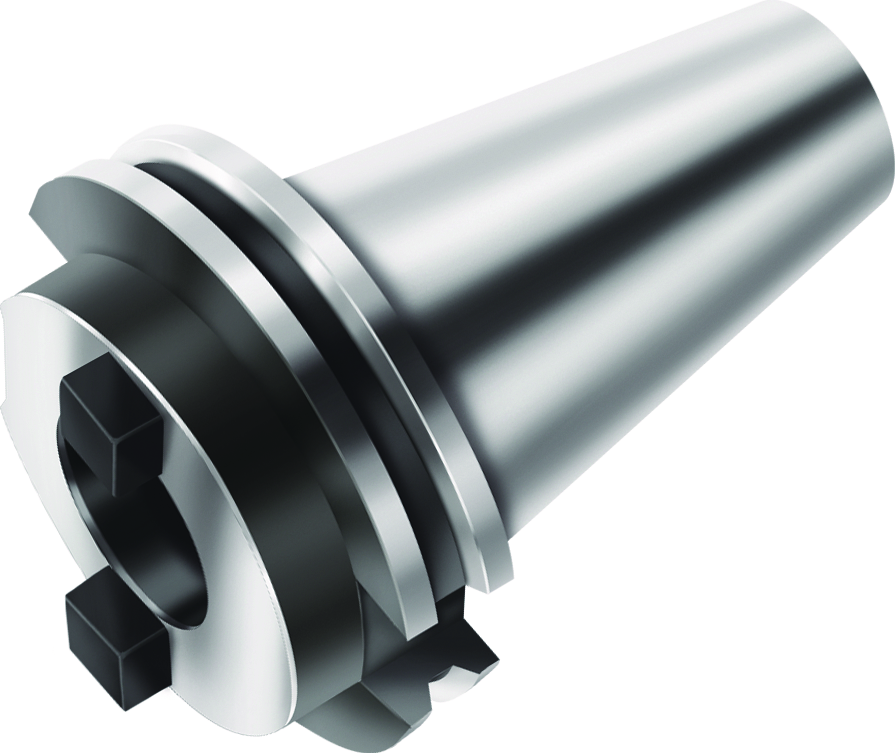

Master ANSI ASME B5.50 A100M.U3.40.090.80
Walter
683,00 €
Produktnummer:
WA-5034435
Auf Anfrage - Mindestbestellmenge: 1 PCE
Modulare Aufnahme NCT
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1100 |
Produktinformationen "Master ANSI ASME B5.50 A100M.U3.40.090.80"
Master ANSI ASME B5.50 A100M.U3 • inch • Modulare Aufnahme NCT • d1=40 • d11=80

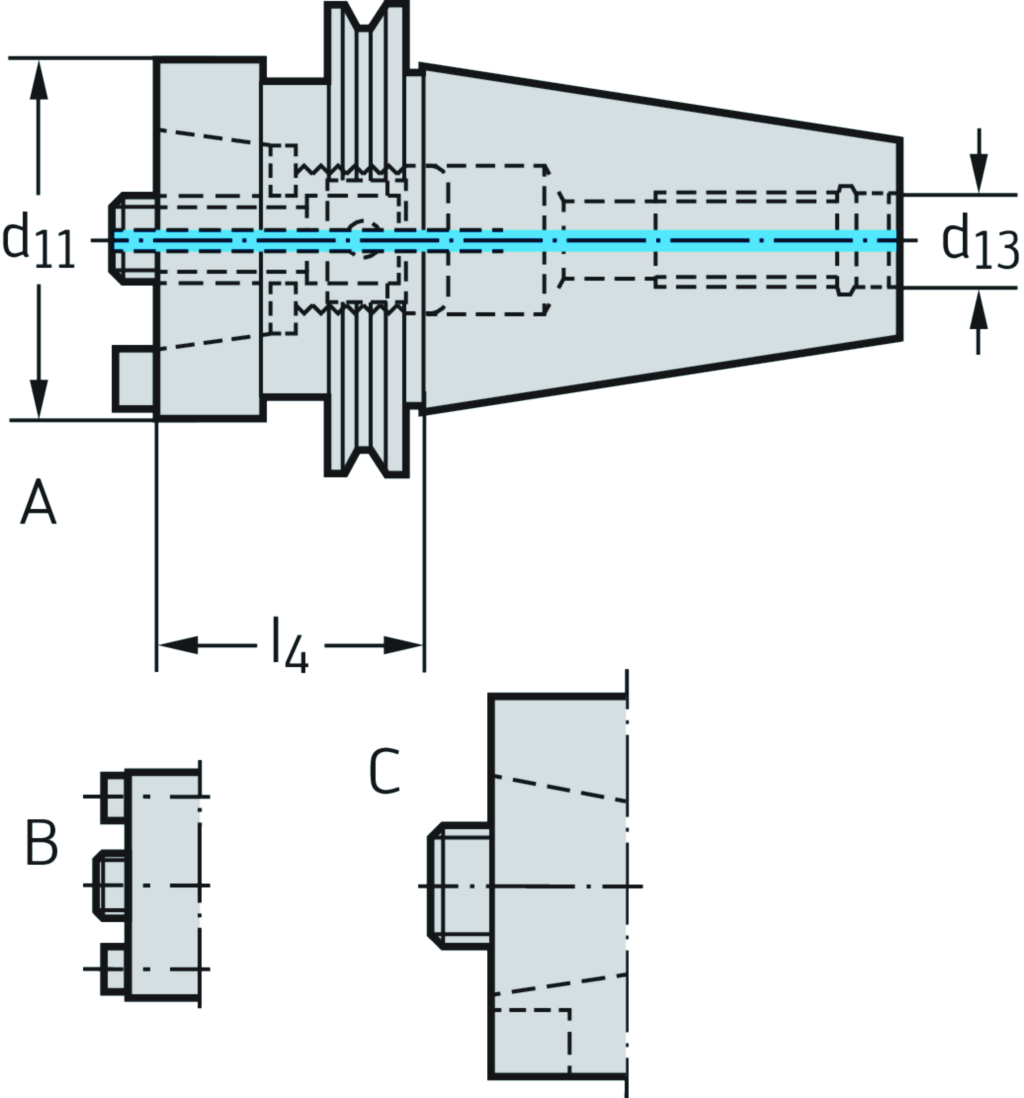

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A100M.U3.40.090.80 |
| Gewicht | Gewicht | 5,225 lbs |
| Ausführung | Ausführung | B |
| Anzugsbolzen, Gewindegröße | d13 | 5 |
| Verbindungsgrößen-Code | d11 | NCT 80 |
| Verbindungsgrößen-Code | d1 | CAT40 |
| Funktionale Länge | l4 | 3,543 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 80 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 31 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | SKG31C0400$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SKG |
| Aufnahmetyp, werkstückseitig | CCTWS | NCT |
| Trennstellenkodierung werkstückseitig | CCWS | NCT01C0800**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 400 |
| Aufnahmegröße werkstückseitig | CZCWS | 800 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 89,99 |
| Kraglänge | LPR | 89,99 |
| Schaftlänge | LS | 68,4 |
| Nachschleifrestmenge | OAL | 158,39 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 12000 |
| Bildkennung | TSYC | A100M.U3 |
| Masse (Gewicht) | WT | 2,37 |
| Abstand XY-Ebene werkstückseitig | XYWD | -89,99 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-508122 - Werkzeughalter und Zwischenmodule Steilkegel - Novex-NC-Tools WALTER | ||
| Körperdurchmesser | A1 | 80 mm |
| Außendurchmesser 2 | A2 | 63,55 mm |
| Bunddurchmesser | A4 | 63,5 mm |
| Länge Außendurchmesser 1 | B1 | 70,9 mm |
| Länge 2 | B2 | 90 mm |
| Kraglänge | B3 | 89,99 mm |
| Nachschleifrestmenge | B4 | 158,39 mm |
| Funktionslänge | B71 | 89,99 mm |
| Bildkennung | BLD | 508122 |
| Aufnahmetyp, maschinenseitig | C11 | SKG |
| Aufnahmeform, maschinenseitig | C12 | 31 |
| Aufnahmegewindenenngröße, maschinenseitig | C13 | 5/8"-11 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 400 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 68,4 mm |
| Aufnahmetyp, werkstückseitig | C51 | NCT |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 800 |
| Drehzahl, max. | D6 | 12000 1/min |
| Masse (Gewicht) | D7 | 2,37 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | DIN 4000-89 KENNZAHL |
| Formbuchstabe Normnummer | J11 | B |
| Identifizierende Bestellnummer | J21 | A100M.U3.40.090.80 |
| Produktbezeichnung | J22 | 6813 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | NCT01C0800**** |
| Trennstellenkodierung Maschinenseitig | J6 | SKG31C0400$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
