Master DIN 2080 A100M.1.50.020.40
Walter
427,00 €
Produktnummer:
WA-5006958
Verfügbar - Mindestbestellmenge: 1 PCE
ISO 297
Modulare Aufnahme NCT
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1100 |
Produktinformationen "Master DIN 2080 A100M.1.50.020.40"

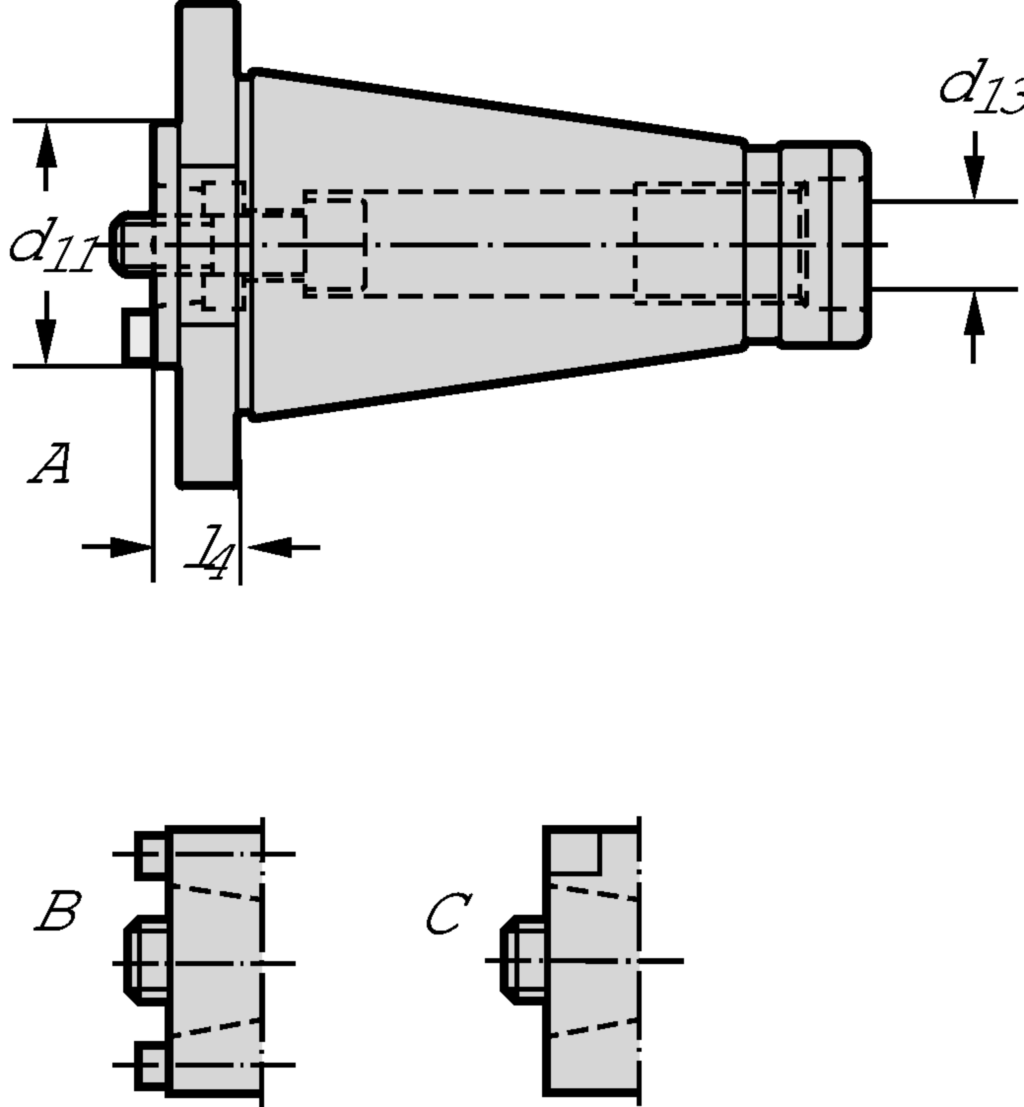

Master DIN 2080 A100M.1 • metrisch • Modulare Aufnahme NCT • ISO 297 • d1=50 • d11=40
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A100M.1.50.020.40 |
| Gewicht | Gewicht | 2,82 kg |
| Ausführung | Ausführung | C |
| Anzugsbolzen, Gewindegröße | d13 | M24 |
| Verbindungsgrößen-Code | d11 | NCT 40 |
| Verbindungsgrößen-Code | d1 | SK50 |
| Funktionale Länge | l4 | 20 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 40 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 20 |
| Aufnahmeform, werkstückseitig | CCFWS | 1 |
| Trennstellenkodierung Maschinenseitig | CCMS | SKG20A0500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SKG |
| Aufnahmetyp, werkstückseitig | CCTWS | NCT |
| Trennstellenkodierung werkstückseitig | CCWS | NCT01C0400**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | A |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 400 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 20 |
| Kraglänge | LPR | 20 |
| Schaftlänge | LS | 126,8 |
| Nachschleifrestmenge | OAL | 146,8 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 12000 |
| Bildkennung | TSYC | A100M.1 |
| Masse (Gewicht) | WT | 2,818 |
| Abstand XY-Ebene werkstückseitig | XYWD | -20 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-508122 - Werkzeughalter und Zwischenmodule Steilkegel - Novex-NC-Tools WALTER | ||
| Körperdurchmesser | A1 | 40 mm |
| Bunddurchmesser | A4 | 97,5 mm |
| Länge Außendurchmesser 1 | B1 | 4,8 mm |
| Kraglänge | B3 | 20 mm |
| Nachschleifrestmenge | B4 | 146,8 mm |
| Funktionslänge | B71 | 20 mm |
| Bildkennung | BLD | 508122 |
| Aufnahmetyp, maschinenseitig | C11 | SKG |
| Aufnahmeform, maschinenseitig | C12 | 20 |
| Aufnahmegewindenenngröße, maschinenseitig | C13 | M24 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 40 mm |
| Schaftlänge | C4 | 126,8 mm |
| Aufnahmetyp, werkstückseitig | C51 | NCT |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 8 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 400 |
| Drehzahl, max. | D6 | 12000 1/min |
| Masse (Gewicht) | D7 | 2,818 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 0 |
| Normnummer | J1 | DIN 4000-89 KENNZAHL |
| Formbuchstabe Normnummer | J11 | C |
| Identifizierende Bestellnummer | J21 | A100M.1.50.020.40 |
| Produktbezeichnung | J22 | 458 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | NCT01C0400**** |
| Trennstellenkodierung Maschinenseitig | J6 | SKG20A0500$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
