Master DIN 69871 AD/B C3-390.540-50 030A
Walter
557,00 €
Produktnummer:
WA-6424834
Verfügbar - Mindestbestellmenge: 1 PCE
ISO 7388-1
BIG-PLUS SYSTEM − Lizenz BIG DAISHOWA
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| A1100 |
Produktinformationen "Master DIN 69871 AD/B C3-390.540-50 030A"
Master DIN 69871 AD/B C.-390B.540 + C.-390.540 • metrisch • BIG-PLUS SYSTEM − Lizenz BIG DAISHOWA • ISO 7388-1 • d1=50 • d11=C3
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C3-390.540-50 030A |
| Gewicht | Gewicht | 2,75 kg |

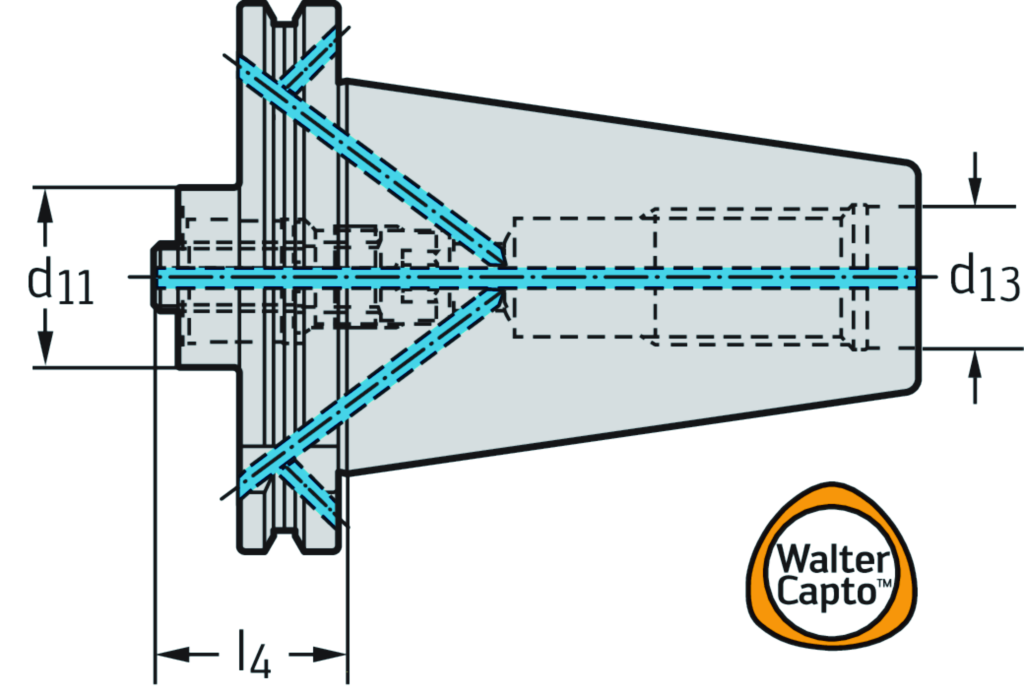

| Anzugsbolzen, Gewindegröße | d13 | M24 |
| Verbindungsgrößen-Code | d11 | C3 |
| Verbindungsgrößen-Code | d1 | SK50 |
| Funktionale Länge | l4 | 30 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 32 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 17 |
| Aufnahmeform, werkstückseitig | CCFWS | 3 |
| Trennstellenkodierung Maschinenseitig | CCMS | SKG17C0500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | SKG |
| Aufnahmetyp, werkstückseitig | CCTWS | CCS |
| Trennstellenkodierung werkstückseitig | CCWS | CCS03C0320**** |
| Kühlschmierstoff-Eintritt | CNSC | 7 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 500 |
| Aufnahmegröße werkstückseitig | CZCWS | 320 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 30 |
| Kraglänge | LPR | 30 |
| Schaftlänge | LS | 101,75 |
| Nachschleifrestmenge | OAL | 131,8 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 12000 |
| Bildkennung | TSYC | 390.540-CAPTO-A |
| Masse (Gewicht) | WT | 2,745 |
| Abstand XY-Ebene werkstückseitig | XYWD | -30 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-508107 - Werkzeughalter und Zwischenmodule Steilkegel - Coromant Capto System SANDVIK | ||
| Körperdurchmesser | A1 | 32 mm |
| Bunddurchmesser | A4 | 97,5 mm |
| Länge Außendurchmesser 1 | B1 | 10,9 mm |
| Kraglänge | B3 | 30 mm |
| Nachschleifrestmenge | B4 | 131,8 mm |
| Funktionslänge | B71 | 30 mm |
| Bildkennung | BLD | 508107 |
| Aufnahmetyp, maschinenseitig | C11 | SKG |
| Aufnahmeform, maschinenseitig | C12 | 17 |
| Aufnahmegewindenenngröße, maschinenseitig | C13 | M24 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 500 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Schaftlänge | C4 | 101,75 mm |
| Aufnahmetyp, werkstückseitig | C51 | CCS |
| Aufnahmeform, werkstückseitig | C52 | 3 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 320 |
| Drehzahl, max. | D6 | 12000 1/min |
| Masse (Gewicht) | D7 | 2,745 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 7 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-2 |
| Formbuchstabe Normnummer | J11 | AD/ |
| Identifizierende Bestellnummer | J21 | C3-390.540-50 030A |
| Produktbezeichnung | J22 | 231 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCS03C0320**** |
| Trennstellenkodierung Maschinenseitig | J6 | SKG17C0500$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 30 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 131,8 mm |
