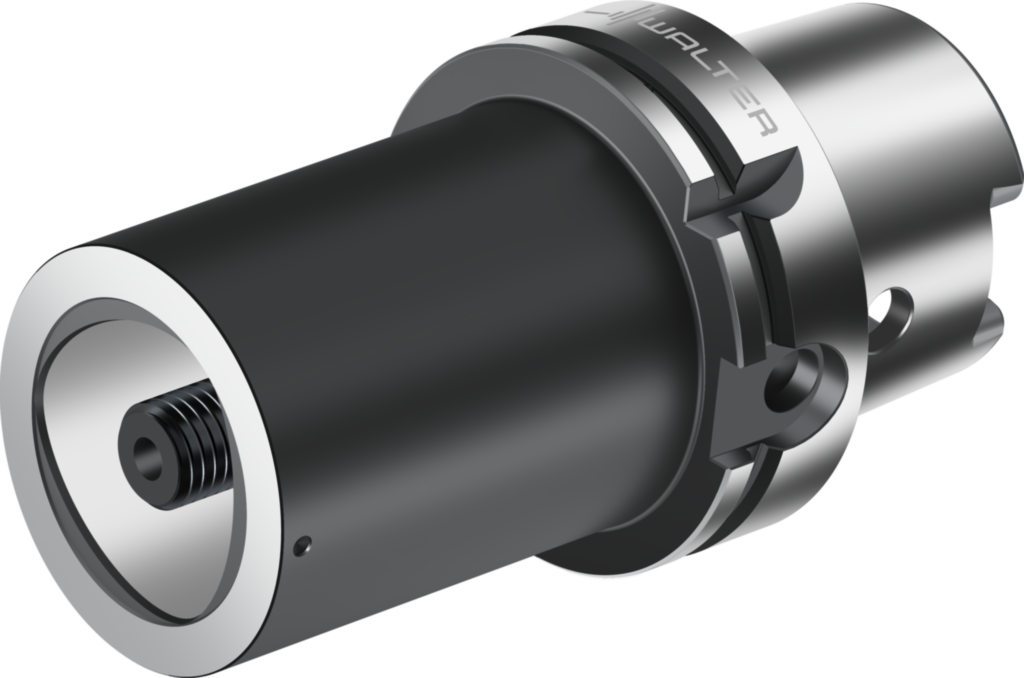

Master HSK DIN 69893-1 A HA10-C8-080-120
Walter
704,00 €
Produktnummer:
WA-8463585
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB584 |
Produktinformationen "Master HSK DIN 69893-1 A HA10-C8-080-120"
Master HSK DIN 69893-1 A AB584-HSK-MASTER • metrisch • d1=100 • d11=C8
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | HA10-C8-080-120 |
| Gewicht | Gewicht | 4,82 kg |
| Verbindungsgrößen-Code | d11 | C8 |
| Verbindungsgrößen-Code | d1 | HSK-A100 |
| Nutzlänge | l16 | 91 mm |
| Funktionale Länge | l4 | 120 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 80 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 3 |
| Trennstellenkodierung Maschinenseitig | CCMS | HSK01C1000$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | HSK |
| Aufnahmetyp, werkstückseitig | CCTWS | CCS |
| Trennstellenkodierung werkstückseitig | CCWS | CCS03C0800**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 1000 |
| Aufnahmegröße werkstückseitig | CZCWS | 800 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 120 |
| Kraglänge | LPR | 120 |
| Schaftlänge | LS | 50 |
| Nachschleifrestmenge | OAL | 170 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 12500 |
| Bildkennung | TSYC | AB584-HSK-MASTER |
| Masse (Gewicht) | WT | 4,82 |
| Abstand XY-Ebene werkstückseitig | XYWD | -120 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-504107 - Werkzeughalter und Zwischenmodule Hohlschaft-Kegel - Coromant Capto System SANDVIK | ||
| Körperdurchmesser | A1 | 80 mm |
| Bunddurchmesser | A4 | 100 mm |
| Länge Außendurchmesser 1 | B1 | 91 mm |
| Kraglänge | B3 | 120 mm |
| Nachschleifrestmenge | B4 | 170 mm |
| Funktionslänge | B71 | 120 mm |
| Bildkennung | BLD | 504107 |
| Aufnahmetyp, maschinenseitig | C11 | HSK |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 1000 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 100 mm |
| Schaftlänge | C4 | 50 mm |
| Aufnahmetyp, werkstückseitig | C51 | CCS |
| Aufnahmeform, werkstückseitig | C52 | 3 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 800 |
| Drehzahl, max. | D6 | 12500 1/min |
| Masse (Gewicht) | D7 | 4,82 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-2 |
| Formbuchstabe Normnummer | J11 | A |
| Identifizierende Bestellnummer | J21 | HA10-C8-080-120 |
| Produktbezeichnung | J22 | 8271 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCS03C0800**** |
| Trennstellenkodierung Maschinenseitig | J6 | HSK01C1000$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
