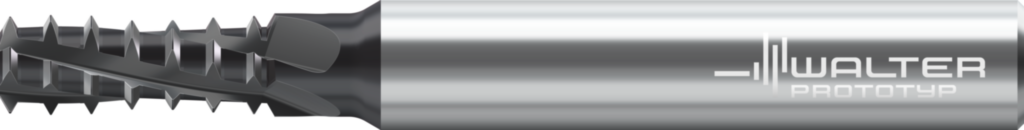

Mehrreihige Gewindefräser TC620-M10-A1D-WB10TJ
Walter Prototyp
272,00 €
Produktnummer:
WA-7611359
Verfügbar - Mindestbestellmenge: 1 PCE
Universeller mehrreihiger Gewindefräser
Für hohe Schnittgeschwindigkeiten und große Zahnvorschübe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC620 |
Produktinformationen "Mehrreihige Gewindefräser TC620-M10-A1D-WB10TJ"
Mehrreihige Gewindefräser TC620 • Supreme • Schaft DIN 6535 HA • metrisch • WB10TJ • ≤2xD • Drallwinkel 20° • M 10 • Dc=7,9mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC620-M10-A1D-WB10TJ |
| Gewindegröße | DN | M 10 |
| Schneidendurchmesser | Dc | 7,9 mm |
| Maximale Schnitttiefe | Lc | 21 mm |
| Gewindesteigung | P | 1,5 mm |
| Zähnezahl | Z | 4 |
| Verbindungsdurchmesser | d1 | 8 mm |
| Gesamtlänge | l1 | 63 mm |
| Funktionale Länge | l21 | 3 mm |
| Maximale Kraglänge | l4 | 27 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILTHGS - Thread mill - solid | ||
| Schneidenlänge, max. | APMX | 21 mm |
| Körperdurchmesser | BD | 8 |
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01F8000h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | AlTiN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | F |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 80 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 7,9 |
| Drallwinkel | FHA | 20 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 3,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WB10TJ |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 63 |
| Schaftlänge | LS | 36 |
| Nutzlänge | LU | 21 |
| Nachschleifrestmenge | OAL | 63 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 80000 |
| Kegelverhältnis | TG | 0 |
| Gewindeart | THFT | M |
| Gewindesteigung | TP | 1,5 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | TC620-M-A1D |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,037 |
| Abstand XY-Ebene werkstückseitig | XYWD | -63 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 4 |
| Nach DIN4000-82-10 - Gewindefräser | ||
| Schneidendurchmesser 2 | A2 | 7,9 mm |
| Schneidenlänge, max. | B2 | 21 mm |
| Kraglänge | B3 | 27 mm |
| Nutzlänge | B4 | 21 mm |
| Nachschleifrestmenge | B5 | 63 mm |
| Funktionslänge | B71 | 63 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 80 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 8 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 36 mm |
| ISO Fräsertyp | D11 | T |
| Gewindeart | D31 | M |
| Gewindesteigung | D32 | 1,5 mm |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,037 kg |
| Seitenspanwinkel | E2 | 3,5 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 20 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | HC |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Schneidstoffbezeichnung des Herstellers | H3 | WB10TJ |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | AlTiN |
| Normnummer | J1 | PWZ-NORM |
| Formbuchstabe Normnummer | J11 | HA |
| Identifizierende Bestellnummer | J21 | TC620-M10-A1D-WB10TJ |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01F8000h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FSB |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
