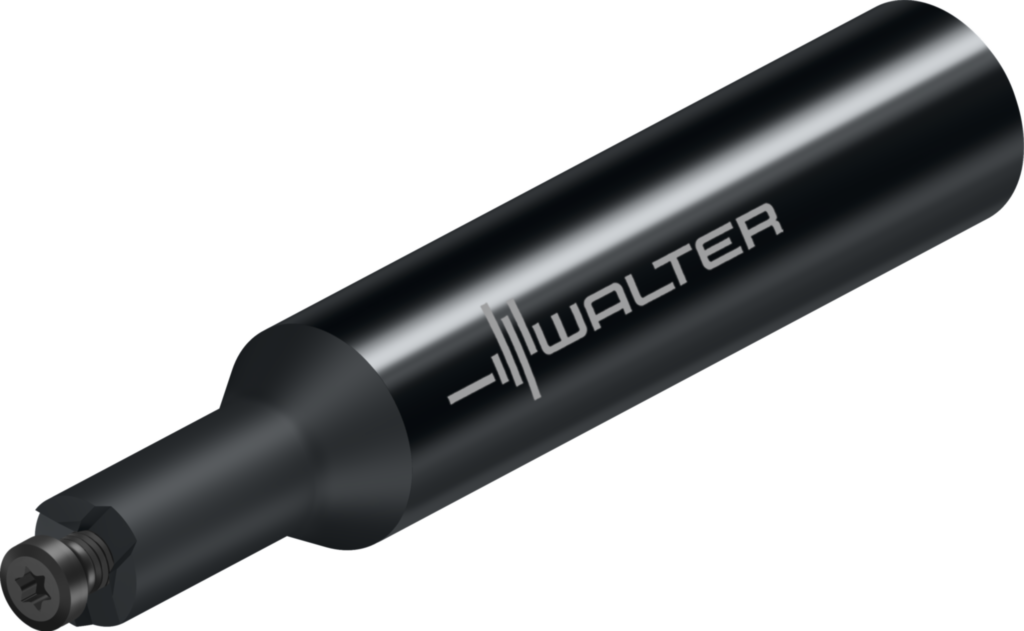

Modulare Aufnahmen für Fräsköpfe AA191-A10-F06-015
Walter
121,00 €
Produktnummer:
WA-8539070
Verfügbar - Mindestbestellmenge: 1 PCE
für modulare Fräsköpfe
Stahl Schaft
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AA191 |
Produktinformationen "Modulare Aufnahmen für Fräsköpfe AA191-A10-F06-015"
Modulare Aufnahmen für Fräsköpfe AA191 • metrisch • Stahl Schaft • für modulare Fräsköpfe • d1=10 • d11=06

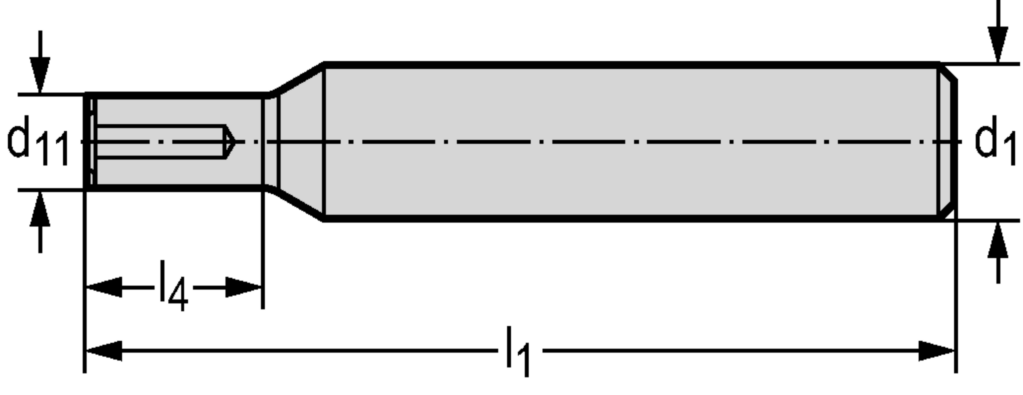

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AA191-A10-F06-015 |
| Gewicht | Gewicht | 0,03 kg |
| Verbindungsdurchmesser | d1 | 10 mm |
| Verbindungsdurchmesser | d11 | 6 mm |
| Verbindungsdurchmesser | d11 | F06 |
| Gesamtlänge | l1 | 56,5 mm |
| Funktionale Länge | l4 | 11,5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 6 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 10 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1000h$06 |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Aufnahmetyp, werkstückseitig | CCTWS | CMS |
| Trennstellenkodierung werkstückseitig | CCWS | CMS10C0060**** |
| Kühlschmierstoff-Eintritt | CNSC | 0 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 0 |
| Aufnahmegröße, maschinenseitig | CZCMS | 100 |
| Aufnahmegröße werkstückseitig | CZCWS | 60 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 56,5 |
| Kraglänge | LPR | 15,5 |
| Schaftlänge | LS | 40 |
| Nachschleifrestmenge | OAL | 56,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 9000 |
| Bildkennung | TSYC | AA191-A |
| Masse (Gewicht) | WT | 0,029 |
| Abstand XY-Ebene werkstückseitig | XYWD | -56,5 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
