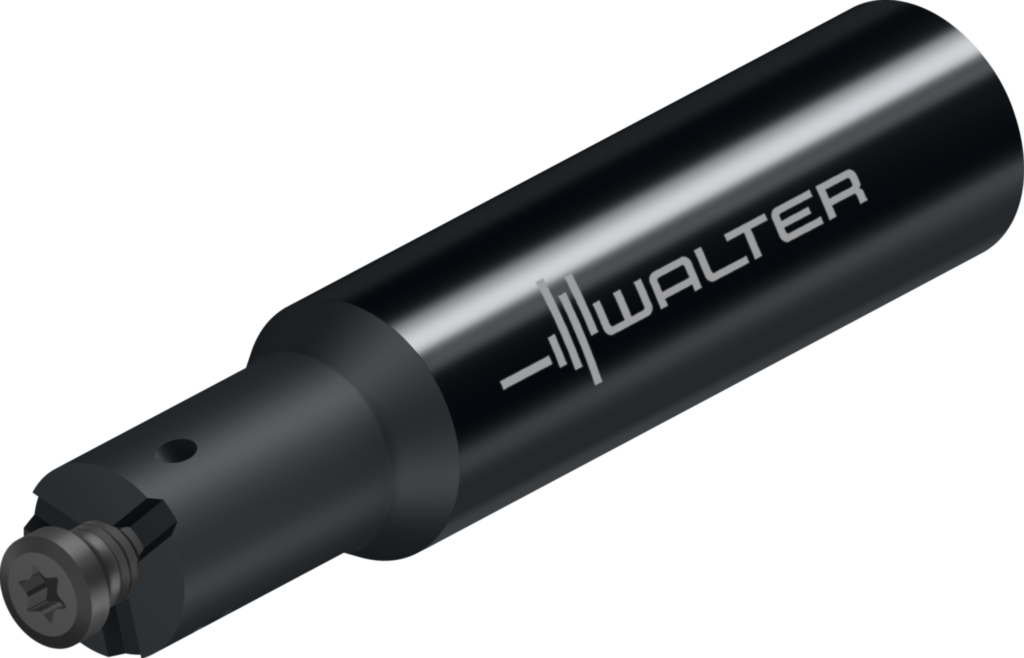

Modulare Aufnahmen für Fräsköpfe AB191.A19-F14-036
Walter
194,00 €
Produktnummer:
WA-8539151
Verfügbar - Mindestbestellmenge: 1 PCE
für modulare Fräsköpfe
Stahl Schaft
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| AB191 |
Produktinformationen "Modulare Aufnahmen für Fräsköpfe AB191.A19-F14-036"
Modulare Aufnahmen für Fräsköpfe AB191 • inch • Stahl Schaft • für modulare Fräsköpfe • d1=3/4 • d11=14

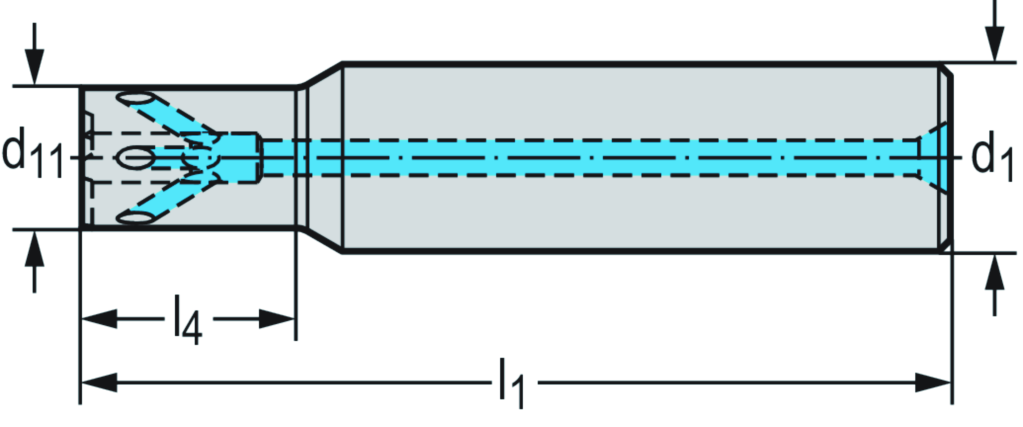

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | AB191.A19-F14-036 |
| Gewicht | Gewicht | 0,368 lbs |
| Verbindungsdurchmesser | d1 | 0,75 inch |
| Verbindungsdurchmesser | d11 | 0,563 inch |
| Verbindungsdurchmesser | d11 | F14 |
| Gesamtlänge | l1 | 3,681 inch |
| Funktionale Länge | l4 | 1,15 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 14 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 10 |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01R7500$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | ZYL |
| Aufnahmetyp, werkstückseitig | CCTWS | CMS |
| Trennstellenkodierung werkstückseitig | CCWS | CMS10C0140**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | R |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 2 |
| Aufnahmegröße, maschinenseitig | CZCMS | 750 |
| Aufnahmegröße werkstückseitig | CZCWS | 140 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 93,5 |
| Kraglänge | LPR | 42,5 |
| Schaftlänge | LS | 51 |
| Nachschleifrestmenge | OAL | 93,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 2400 |
| Bildkennung | TSYC | AB191.A |
| Masse (Gewicht) | WT | 0,167 |
| Abstand XY-Ebene werkstückseitig | XYWD | -93,5 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
