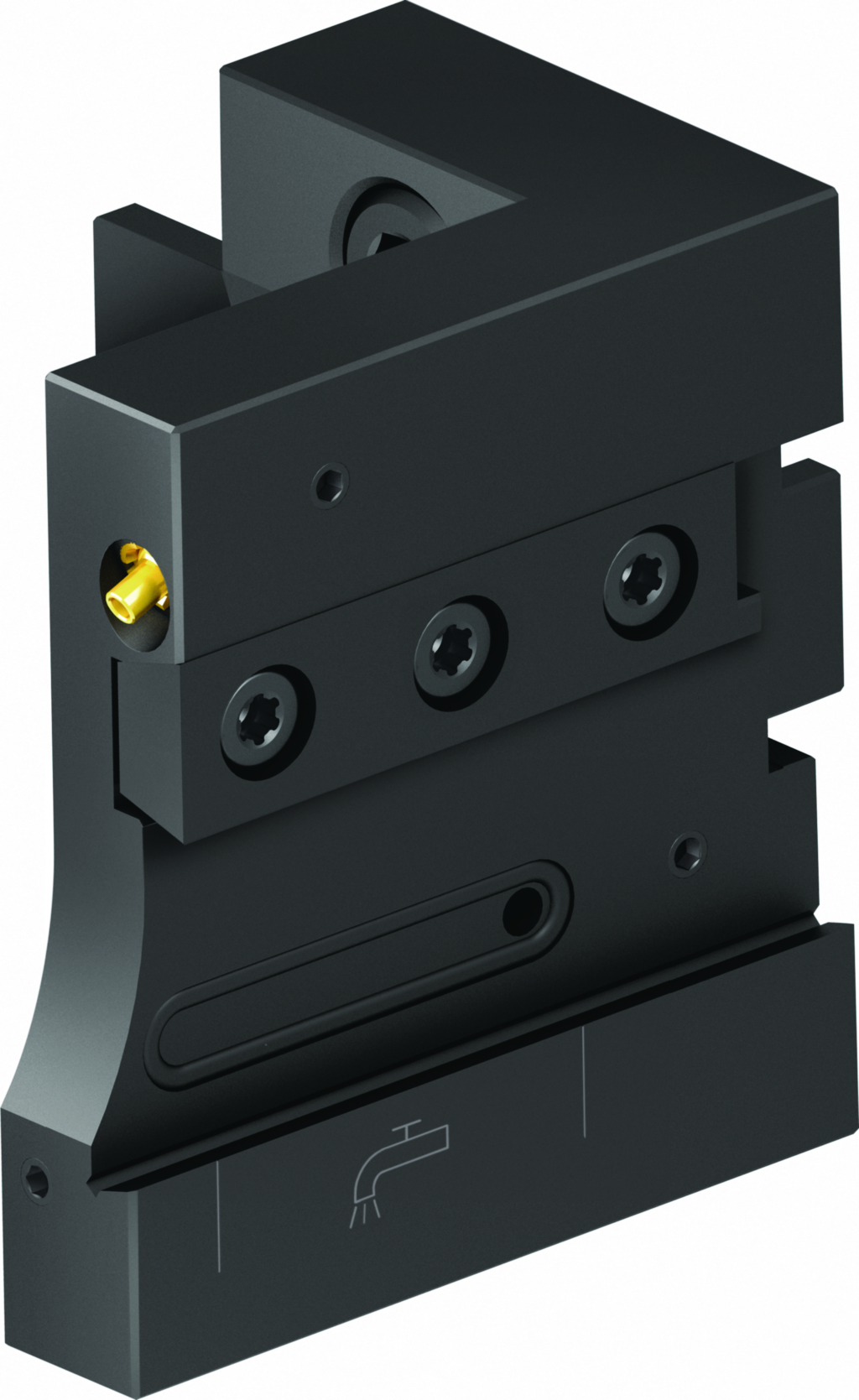

Nakamura-Aufnahme – Stechklingen A2110-NA55-32R-076-P
Walter
1.369,00 €
Produktnummer:
WA-7402156
Verfügbar - Mindestbestellmenge: 1 PCE
Präzisionskühlung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D60AW |
Produktinformationen "Nakamura-Aufnahme – Stechklingen A2110-NA55-32R-076-P"
Nakamura-Aufnahme – Stechklingen A2110-NA...-P • metrisch • rechts • 32R • Präzisionskühlung • Für Nakamura Maschinen
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | A2110-NA55-32R-076-P |
| Gewicht | Gewicht | 1,4 kg |
| Breite | b1 | 56 mm |
| Radialbreite | b2 | 41,5 mm |
| Funktionale Breite | b3 | 17,5 mm |
| Schaftdurchmesser | d1 | NA55A |
| Höhe | h2 | 43 mm |
| Höhe | h3 | 43 mm |
| Schafthöhe | h4 | 32 mm |
| Funktionale Länge | l4 | 76 mm |
| Länge | l6 | 56 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Trennstellenkodierung Maschinenseitig | CCMS | FLC02CE5AN$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | PMW01C032R**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | E5AN |
| Aufnahmegröße werkstückseitig | CZCWS | 320 |
| Formtyp werkstückseitig | FMT | INT |
| Schafthöhe | H | 32 |
| Schneidrichtung | HAND | R |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 76 |
| Kraglänge | LPR | 76 |
| Gesamthöhe | OAH | 85 |
| Nachschleifrestmenge | OAL | 97,5 |
| Gesamtbreite | OAW | 97,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | A2110-NA-P |
| Grundkörperbreite | WB | 56 |
| Funktionsbreite | WF | 51 |
| Masse (Gewicht) | WT | 1,374 |
| Abstand XY-Ebene werkstückseitig | XYWD | -76 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-609007 - Werkzeughalter und Zwischenmodule Flanschaufnahme SANDVIK Coromant - Prismaaufnahme SANDVIK Coromant | ||
| Länge Außendurchmesser 1 | B1 | 56 mm |
| Kraglänge | B3 | 76 mm |
| Nachschleifrestmenge | B4 | 97,5 mm |
| Funktionslänge | B71 | 76 mm |
| Funktionsbreite | B73 | 51 mm |
| Gesamthöhe | B81 | 85 mm |
| Gesamtbreite | B91 | 97,5 mm |
| Bildkennung | BLD | 609007 |
| Aufnahmetyp, maschinenseitig | C11 | FLC |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | E5AN |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmetyp, werkstückseitig | C51 | PMW |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 320 |
| Masse (Gewicht) | D7 | 1,374 kg |
| Schneidrichtung | E1 | R |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | A2110-NA55-32R-076-P |
| Produktbezeichnung | J22 | 6677 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | PMW01C0320**** |
| Trennstellenkodierung Maschinenseitig | J6 | FLC02CE5AN$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 76 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 97,5 mm |
