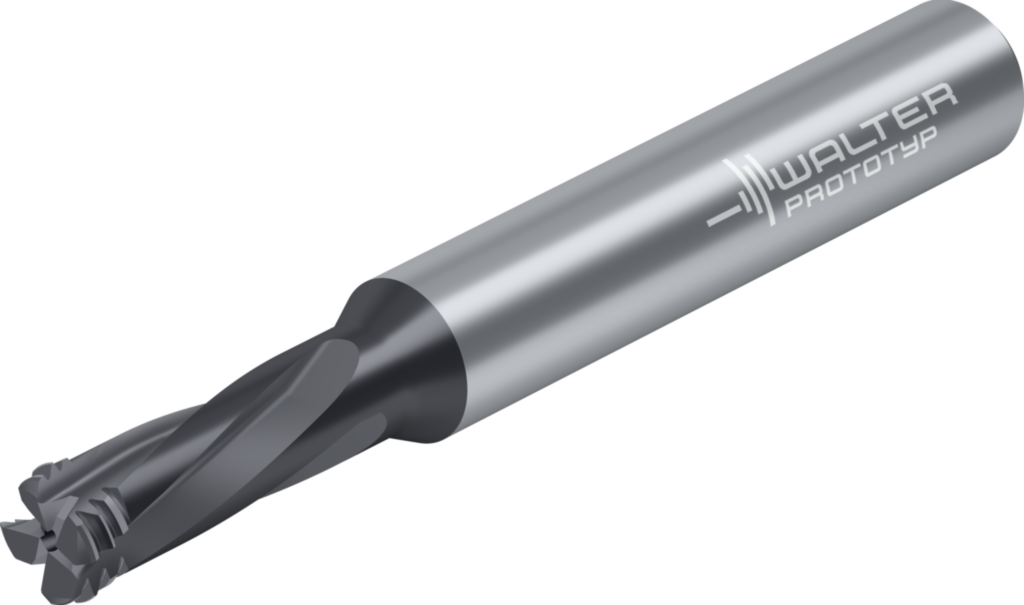

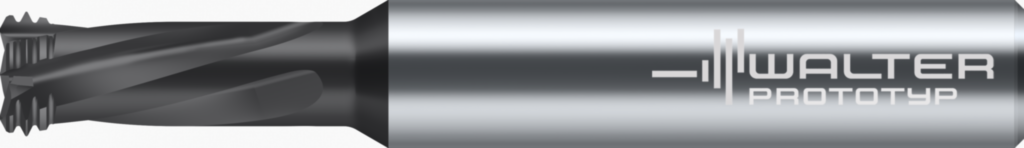

Orbital-Bohrgewindefräser TC645-G1/4-A1D-WB10TJ
Walter Prototyp
376,00 €
Produktnummer:
WA-8378443
Verfügbar - Mindestbestellmenge: 1 PCE

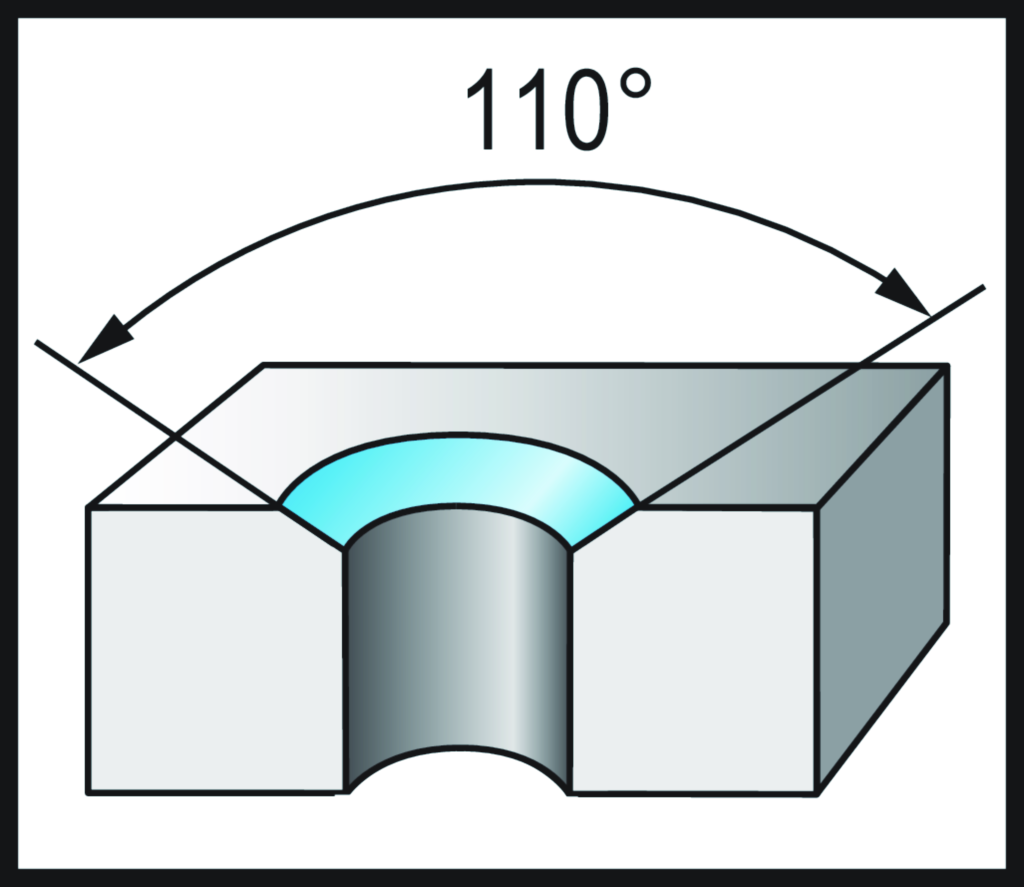

Fase, Kernloch und Gewinde in einem Arbeitsgang
Orbitaler Bohrgewindefräser für universelle Anwendung
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC645 |
Produktinformationen "Orbital-Bohrgewindefräser TC645-G1/4-A1D-WB10TJ"
Orbital-Bohrgewindefräser TC645 • Thrill∙tec™ • Supreme • G • WB10TJ • ≤2xD • Schaft DIN 6535 HA • Kühlschmierstoffaustritt: axialer konzentrischer Austritt • Gangzahl je Inch=19 • Dc=10,2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC645-G1/4-A1D-WB10TJ |
| Gewindegröße | DN | G 1/4-19 |
| Schneidendurchmesser | Dc | 10,2 mm |
| Gang pro Zoll | Gang pro Zoll | 19 |
| Nicht nutzbare Gewindetiefe | Lc2 | 2,15 mm |
| Zähnezahl | Z | 4 |
| Verbindungsdurchmesser | d1 | 12 mm |
| Gesamtlänge | l1 | 77 mm |
| Nutzlänge | l3 | 26,4 mm |
| Maximale Kraglänge | l4 | 32 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILTHGS - Thread mill - solid | ||
| Schneidenlänge, max. | APMX | 4,175 mm |
| Körperdurchmesser | BD | 8,26 |
| Werkzeugausführung | BMC | H |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1200h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | AlTiN |
| Kühlmitteldruck | CP | 0 |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 120 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 9,493 |
| Halsdurchmesser | DN | 8,26 |
| Drallwinkel | FHA | 20 |
| Drallrichtung | FHH | L |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | -3,5 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WB10TJ |
| Schneidrichtung | HAND | L |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Grundkörperlänge | LB | 28,4 |
| Funktionslänge | LF | 76,464 |
| Schaftlänge | LS | 45 |
| Nutzlänge | LU | 26,35 |
| Nachschleifrestmenge | OAL | 77 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 80000 |
| Kegelverhältnis | TG | 0 |
| Gewindeart | THFT | G |
| Gangzahl je Inch | TPI | 19 |
| Schneidenprofiltyp | TPT | F |
| Bildkennung | TSYC | TC645-G-A1D |
| Außen-/Innengewinde | TTP | I |
| Masse (Gewicht) | WT | 0,104 |
| Abstand XY-Ebene werkstückseitig | XYWD | -76,093 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 4 |
| Nach DIN4000-82-10 - Gewindefräser | ||
| Schneidendurchmesser 2 | A2 | 10,2 mm |
| Halsdurchmesser | A5 | 8,26 mm |
| Schneidenlänge, max. | B2 | 4,175 mm |
| Kraglänge | B3 | 32 mm |
| Nutzlänge | B4 | 26,35 mm |
| Nachschleifrestmenge | B5 | 77 mm |
| Funktionslänge | B71 | 76,464 mm |
| Bildkennung | BLD | 10 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 120 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 12 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 45 mm |
| ISO Fräsertyp | D11 | T |
| Gewindeart | D31 | G |
| Gangzahl je Inch | D33 | 19 |
| Thread diameter size maximum | D38 | 19,788 |
| Drehzahl, max. | D6 | 80000 1/min |
| Masse (Gewicht) | D7 | 0,104 kg |
| Seitenspanwinkel | E2 | -3,5 ° |
| Schneidrichtung | F1 | L |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 4 |
| Drallrichtung | F3 | L |
| Drallwinkel | F4 | 20 ° |
| Eckenfasenwinkel | G3 | 27,5 ° |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Schneidstoffbezeichnung des Herstellers | H3 | WB10TJ |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | AlTiN |
| Normnummer | J1 | PWZ-NORM |
| Formbuchstabe Normnummer | J11 | HA |
| Identifizierende Bestellnummer | J21 | TC645-G1/4-A1D-WB10TJ |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1200h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | FPR |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
