Orbital-Bohrgewindefräser TC685-M2-A0D-WB10RC
Walter Prototyp
143,00 €
Produktnummer:
WA-8404728
Verfügbar - Mindestbestellmenge: 1 PCE
Fase, Kernloch und Gewinde in einem Arbeitsgang
Orbitaler Bohrgewindefräser für gehärtete Werkstoffe
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| TC685 |
Produktinformationen "Orbital-Bohrgewindefräser TC685-M2-A0D-WB10RC"
Orbital-Bohrgewindefräser TC685 • Supreme • M60 • WB10RC • ≤2xD • Schaft DIN 6535 HA • P=0,4mm • Dc=1,6mm

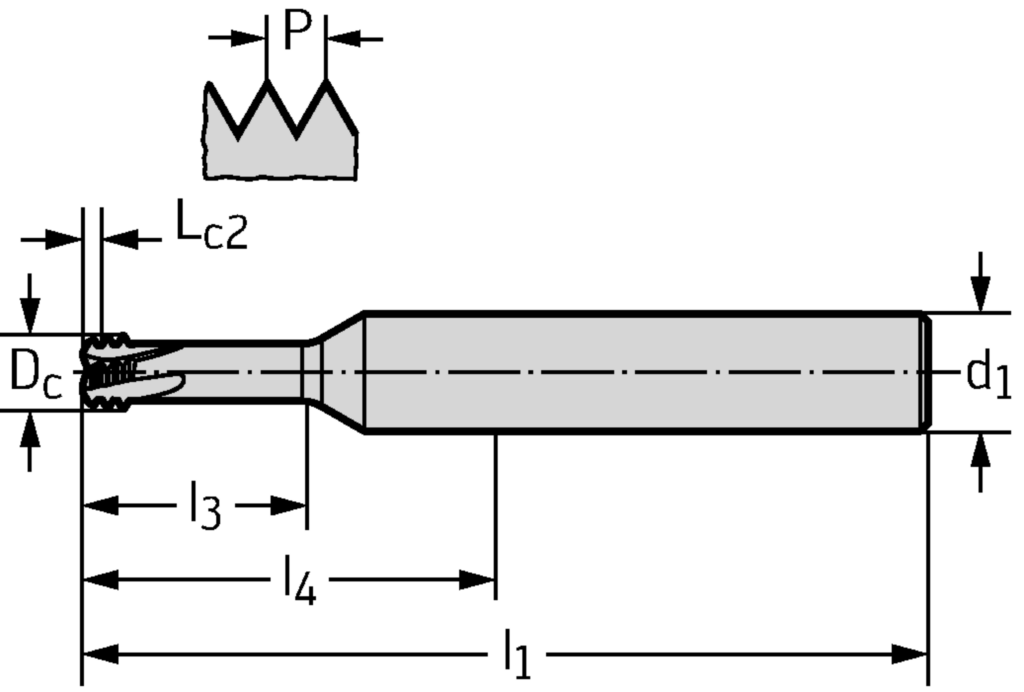

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | TC685-M2-A0D-WB10RC |
| Gewindegröße | DN | M 2 |
| Schneidendurchmesser | Dc | 1,55 mm |
| Nicht nutzbare Gewindetiefe | Lc2 | 0,64 mm |
| Gewindesteigung | P | 0,4 mm |
| Zähnezahl | Z | 4 |
| Verbindungsdurchmesser | d1 | 6 mm |
| Gesamtlänge | l1 | 57 mm |
| Nutzlänge | l3 | 4 mm |
| Maximale Kraglänge | l4 | 21 mm |
