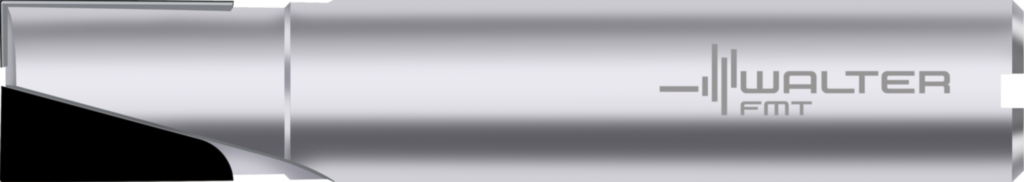

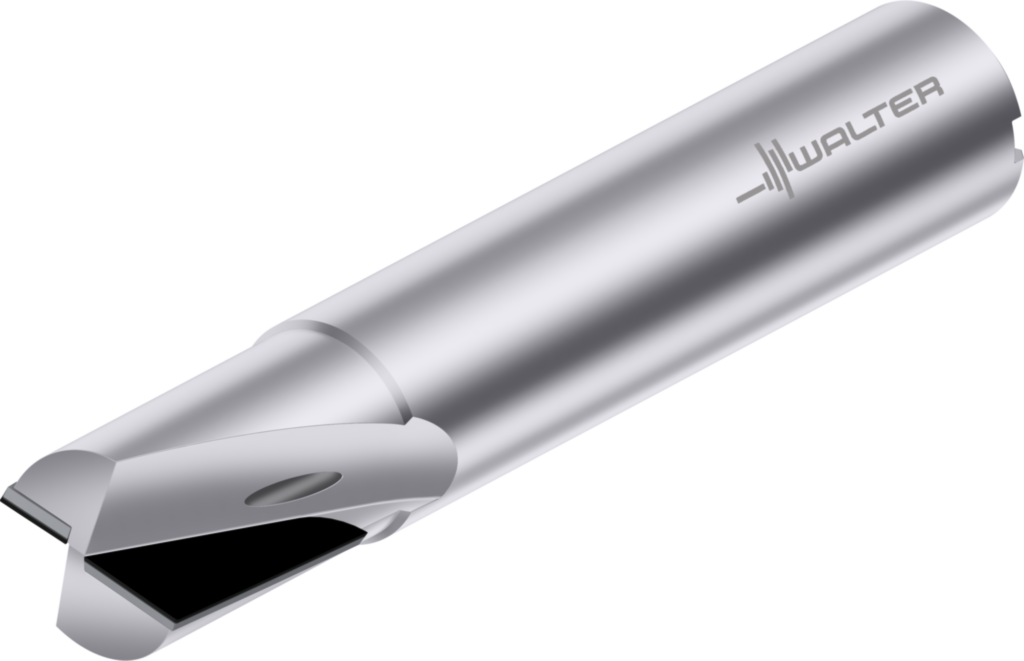

PKD-Bohrnutenfräser MP260-016A02P WDN20
Walter
799,00 €
Produktnummer:
WA-7939009
Verfügbar - Mindestbestellmenge: 1 PCE
VHM Schaft
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| MP260 |
Produktinformationen "PKD-Bohrnutenfräser MP260-016A02P WDN20"
PKD-Bohrnutenfräser MP260 • Schaft DIN 6535 HA • metrisch • Drallwinkel 4° • VHM Schaft • Zentrumsschneidfähigkeit • WDN20 • Dc=16mm • R=0,2mm • Z=2

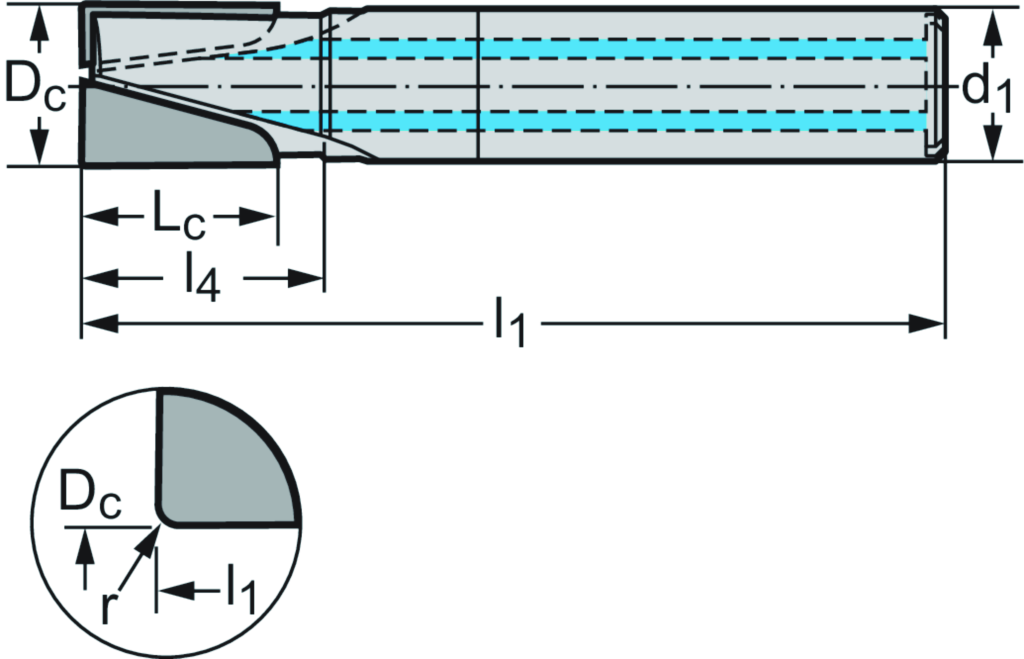

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | MP260-016A02P WDN20 |
| Gewicht | Gewicht | 0,22 kg |
| Schneidendurchmesser | Dc | 16 mm |
| Schneidenlänge | Lc | 20 mm |
| Zähnezahl | Z | 2 |
| Schaftdurchmesser | d1 | 16 mm |
| Gesamtlänge | l1 | 90 mm |
| Funktionale Länge | l4 | 25 mm |
| Eckenradius | r | 0,2 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach MILSQS - Shoulder face mill - solid | ||
| Schneidenlänge, max. | APMX | 20 mm |
| Körperdurchmesser | BD | 15 |
| Werkzeugausführung | BMC | H |
| Spanbrecher, Herstellerbezeichnung | CBMD | STRAI |
| Trennstellenkodierung Maschinenseitig | CCMS | ZYL01G1600h$06 |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Beschichtung / Oberfläche | COATING | PKD |
| Teilung | CPDF | 0 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Kühlschmierstoff-Austritt | CXSC | 3 |
| Aufnahmegröße, maschinenseitig | CZCMS | 160 |
| Schneidendurchmesser 1 (Nenndurchmesser) | DC | 16 |
| Halsdurchmesser | DN | 15 |
| Drallwinkel | FHA | 4 |
| Drallrichtung | FHH | R |
| Formtyp maschinenseitig | FMT | EXT |
| Seitenspanwinkel | GAMF | 0 |
| Rückspanwinkel | GAMP | 4 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WDN20 |
| Schneidrichtung | HAND | R |
| Schneidkantenunterbrechung | IEP | 0 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Einstellwinkel | KAPR | 90 |
| Grundkörperlänge | LB | 25 |
| Funktionslänge | LF | 90 |
| Schaftlänge | LS | 48 |
| Nutzlänge | LU | 25 |
| Nachschleifrestmenge | OAL | 90 |
| Kraglänge | OHX | 41 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,2 |
| Rotationswinkel rho | RHO | 0 |
| Eintauchwinkel, max. | RMPX | 89 |
| Drehzahl, max. | RPMX | 70000 |
| Bildkennung | TSYC | MP260-A |
| Durchmesserlängenverhältnis | ULDR | 1,563 |
| Masse (Gewicht) | WT | 0,223 |
| Abstand XY-Ebene werkstückseitig | XYWD | -90 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Anzahl wirksamer Schneiden, stirnseitig | ZEFF | 2 |
| Anzahl wirksamer Schneiden, umfangseitig | ZEFP | 2 |
| Nach DIN4000-82-2 - Langlochfräser | ||
| Schneidendurchmesser 1 (Nenndurchmesser) | A1 | 16 mm |
| Halsdurchmesser | A5 | 15 mm |
| Schneidenlänge, max. | B2 | 20 mm |
| Kraglänge | B3 | 41 mm |
| Nutzlänge | B4 | 25 mm |
| Nachschleifrestmenge | B5 | 90 mm |
| Kopflänge | B6 | 41 mm |
| Funktionslänge | B71 | 90 mm |
| Halslänge | B9 | 24,134 |
| Bildkennung | BLD | 2 |
| Aufnahmetyp, maschinenseitig | C11 | ZYL |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 160 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse | C31 | h6 |
| Schaftlänge | C4 | 48 mm |
| Drehzahl, max. | D6 | 70000 1/min |
| Masse (Gewicht) | D7 | 0,223 kg |
| Seitenspanwinkel | E2 | 0 ° |
| Rückspanwinkel | E3 | 4 ° |
| Eintauchwinkel, max. | E4 | 89 ° |
| Schneidrichtung | F1 | R |
| Anzahl wirksamer Schneiden, umfangseitig | F21 | 2 |
| Anzahl wirksamer Schneiden, stirnseitig | F22 | 2 |
| Drallrichtung | F3 | R |
| Drallwinkel | F4 | 4 ° |
| Eckenradius | G1 | 0,2 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Schneidstoffbezeichnung des Herstellers | H3 | WDN20 |
| Werkzeugausführung | H4 | H |
| Beschichtung / Oberfläche | H5 | PKD |
| Normnummer | J1 | DIN6535 |
| Formbuchstabe Normnummer | J11 | HA |
| Identifizierende Bestellnummer | J21 | MP260-016A02P WDN20 |
| Produktbezeichnung | J22 | 7575 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | ZYL01G1600h$06 |
| Datenträger | J7 | 0 |
| Bearbeitungsverfahren | J8 | BVB |
| Normnummer Sachmerkmal | NSM | DIN4000-82 |
