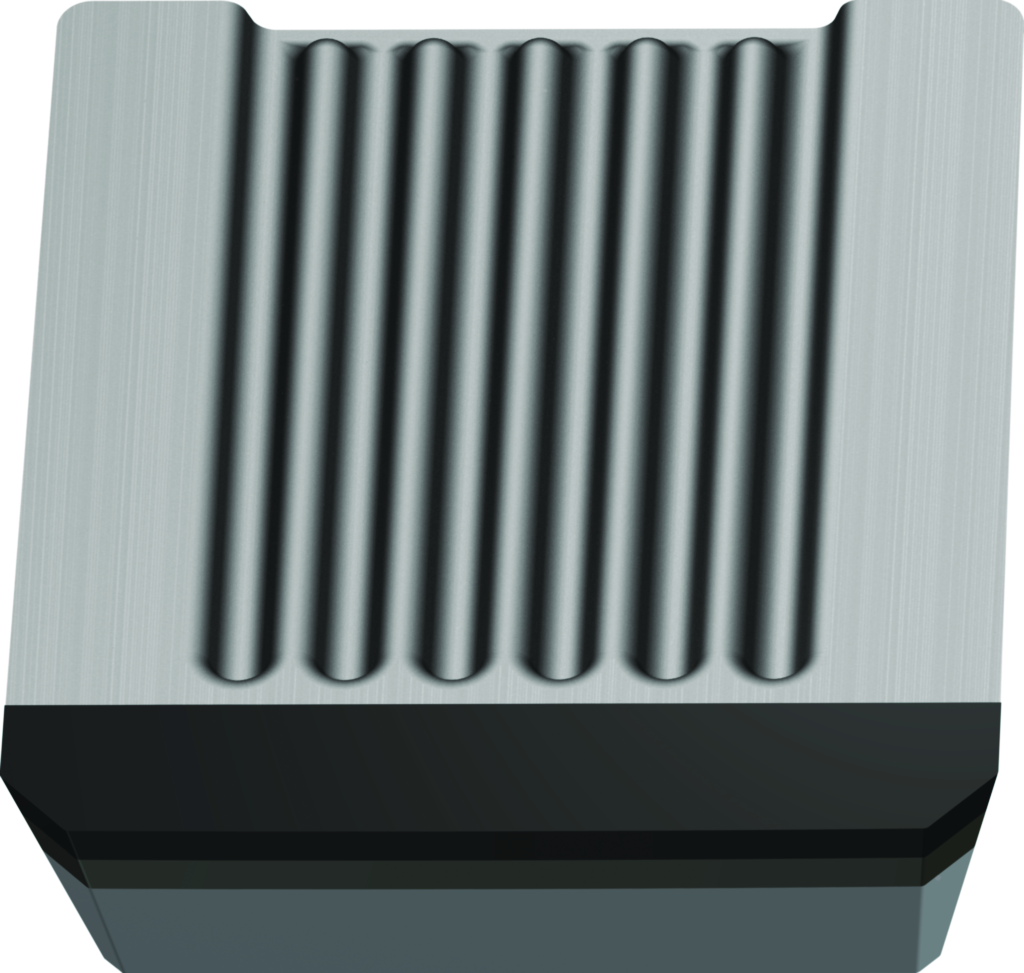

PKD Schlichtplatten XOEX12T308N-F-A88 WDN20
Walter
111,00 €
Produktnummer:
WA-7670521
Verfügbar - Mindestbestellmenge: 1 PCE
Mit PKD-Einsatz
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P5800 |
Produktinformationen "PKD Schlichtplatten XOEX12T308N-F-A88 WDN20"
PKD Schlichtplatten XOEX ...-A88 • Hauptfreiwinkel=13° • WDN20 • Eckenradius=0,8mm • Planschneidenbreite=11,8mm

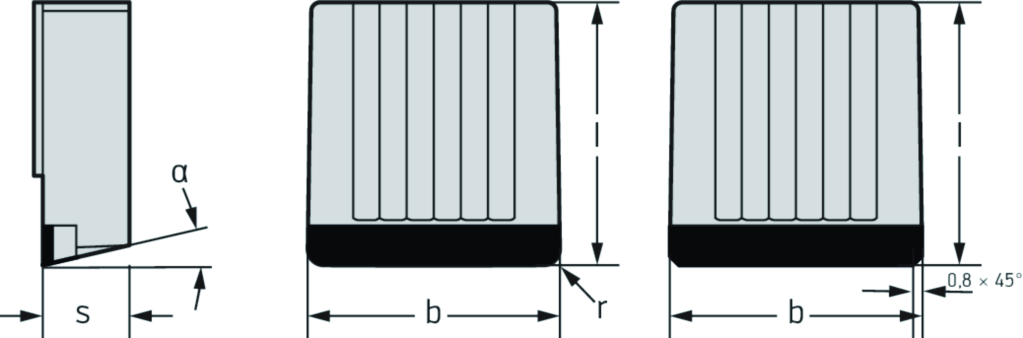

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | XOEX12T308N-F-A88 WDN20 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 1 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | E |
| Länge Wiper-Schneidkante | b | 11,8 mm |
| Schneidenlänge | l | 12,16 mm |
| Radius | r | 0,8 mm |
| Schneidplattendicke | s | 4 mm |
| Hauptfreiwinkel | α | 13 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCPRFTHF - Profiled insert - Thread profile - full profile | ||
| Normalfreiwinkel, Hauptschneide | AN | 13 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A88 |
| Schneidenausführung | CECC | F |
| Anzahl Schneiden | CEDC | 1 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | PKD |
| Eckenwinkel Schneidplatte | EPSR | 90 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WDN20 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 11,8 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$XO12T3$$0R$PZ$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,8 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4 |
| Schneidplattendicke | S1 | 4 |
| Schneidplattenformcode | SC | X |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Toleranzklasse | TCINS | E |
| Bildkennung | TSYC | XOEN-NH-A88 |
| Masse (Gewicht) | WT | 0,001 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-4 - Schneidplatten - Rechteckig | ||
| Eckenwinkel Schneidplatte | A1 | 90 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 13 ° |
| Schneidkantenlänge | B1 | 12,16 mm |
| Eingeschriebener Kreis | B3 | 11,8 mm |
| Bildkennung | BLD | 4 |
| Schneidkantenhöhe | C1 | 4 mm |
| Eckenradius | D1 | 0,8 mm |
| Breite Planschneide | D6 | 11,8 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,001 kg |
| Schneidenausführung | E41 | F |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | A88 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 1 |
| Toleranzklasse | G1 | E |
| Schneidplattenlänge | G3 | 12,16 mm |
| Schneidplattendicke | G4 | 4 mm |
| Befestigungsart | G5 | 0 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WDN20 |
| Beschichtung / Oberfläche | H5 | PKD |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | - |
| Identifizierende Bestellnummer | J21 | XOEX12T308N-F-A88 WDN20 |
| Produktbezeichnung | J22 | 7231 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$XO12T3$$0R$PZ$$ |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
