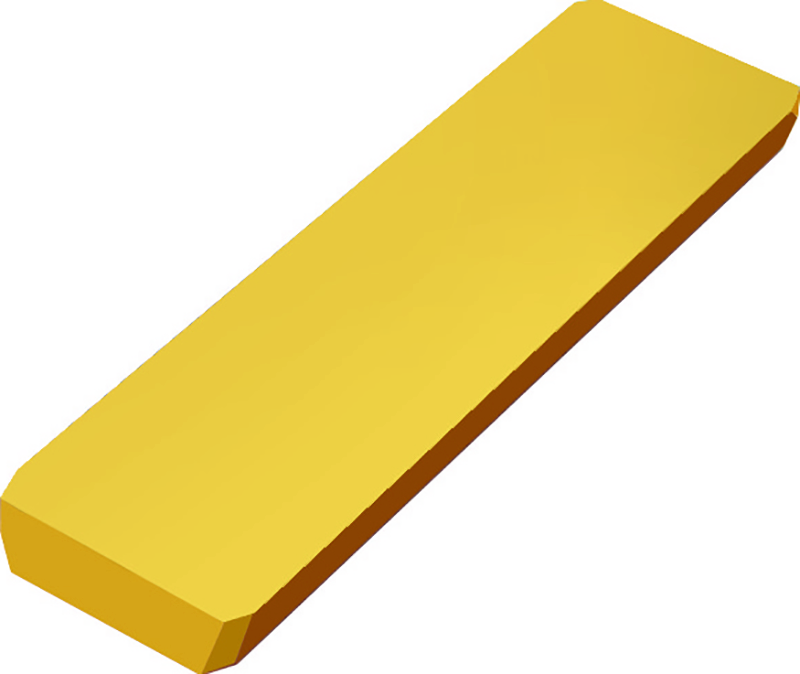

Positive Grundform P6500-2R-A88-E1 WXP15
Walter
46,70 €
Produktnummer:
WA-5102276
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P6500 |
Produktinformationen "Positive Grundform P6500-2R-A88-E1 WXP15"
Positive Grundform P6500 • A88 • E1 • Spanwinkel, Schneidplatte 0°
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | P6500-2R-A88-E1 WXP15 |
| Anschnitt | Anschnitt | E1 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Funktionale Länge | l1 | 20 mm |
| Schneidenlänge | l2 | 4,5 mm |
| Schneidplattendicke | s | 4,5 mm |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCREA - Reaming insert | ||
| Masse (Gewicht) | WT | 0,007 kg |
| Nach DIN4000-174-2 - zweischneidige Reibschneidplatten, Form 1 | ||
| Eckenwinkel Schneidplatte | A1 | 90 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 18 ° |
| Schneidplattenbreite | B2 | 4,5 mm |
| Bildkennung | BLD | 2 |
| Schneidkantenhöhe | C1 | 4,5 mm |
| Stirnschneide | D2 | 0 |
| Anschnittwinkel 1 | D31 | 3 mm |
| Anschnittwinkel 2 | D32 | 30 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,007 kg |
| Schneidplattenausführung | F1 | R |
| Anschnittlänge 1 | G21 | 1,3 mm |
| Anschnittlänge 2 | G22 | 0,6 mm |
| Schneidplattenlänge | G3 | 20 mm |
| Schneidplattendicke | G4 | 4,5 mm |
| Befestigungsart | G5 | 0 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WXP15 |
| Beschichtung / Oberfläche | H5 | TIN |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | P6500-2R-A88-E1 WXP15 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$P65020450R$$$$$ |
| Bearbeitungsverfahren | J8 | REI |
| Normnummer Sachmerkmal | NSM | DIN4000-174 |
