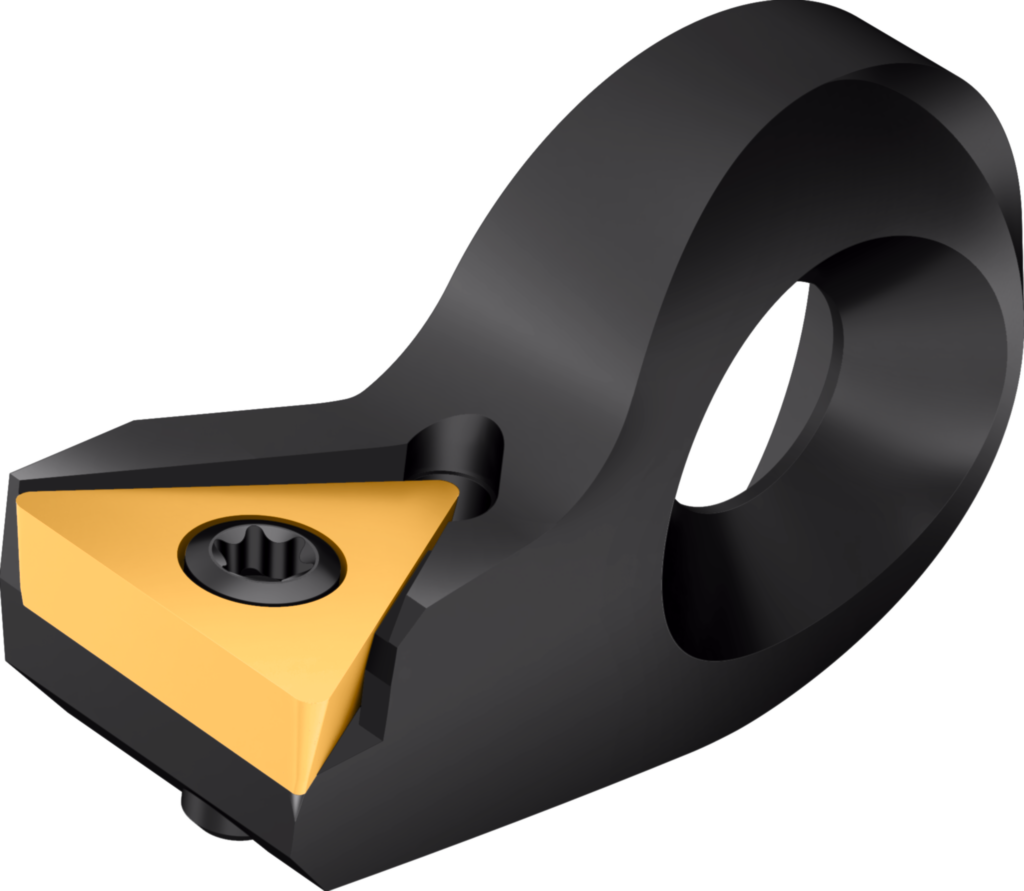

Precision XT Kassette mit TC... Wendeschneidplatte EB713.TC06
Walter
149,00 €
Produktnummer:
WA-8217281
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Precision XT Kassette mit TC... Wendeschneidplatte EB713.TC06"

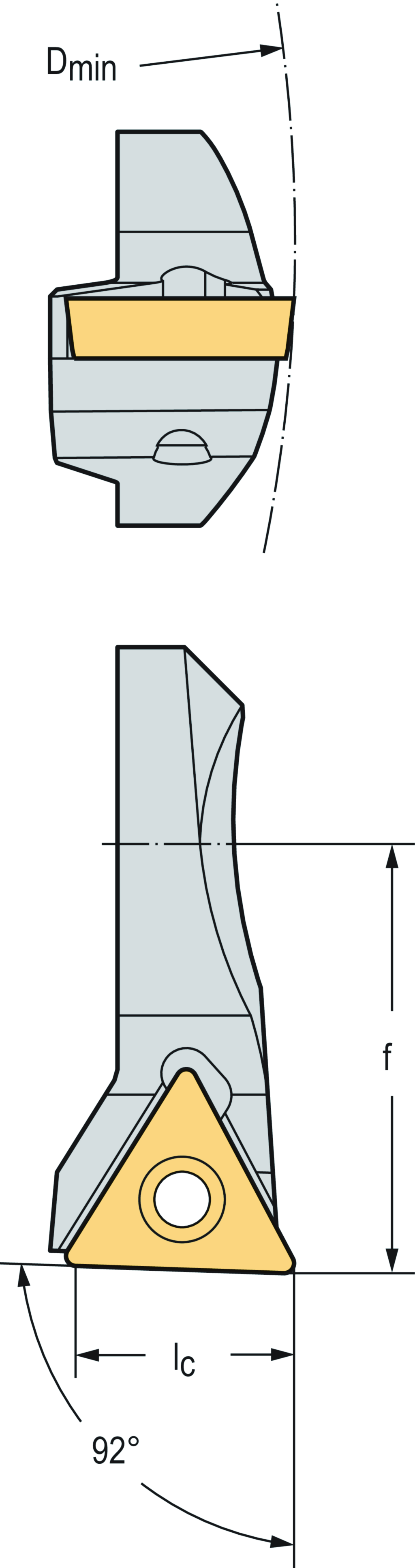

Precision XT Kassette mit TC... Wendeschneidplatte EB700 • κ=92°
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB713.TC06 |
| Mögliche Wendeschneidplatten | Type | TC .. 06T1 .. |
| Funktionale Länge | l4 | 11 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBCI - Cartridge - Built in tool for boring - Cartridge - indexable | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCB02C0010$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCB |
| Eckenwinkel Schneidplatte | EPSR | 60 |
| Orthogonalspanwinkel | GAMO | 0 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0,8 |
| Schneidplattenausführung | IH | R |
| Trennstellenkodierung Schneidplatte | IIC | ISO$TC06T1003****04 |
| Einstellwinkel | KAPR | 92 |
| Neigungswinkel | LAMS | 0 |
| Funktionslänge | LF | 11 |
| Bezeichnung Schneidplatte | MIID | TCMT 1.2(1.2)0 RE=0 |
| Nachschleifrestmenge | OAL | 15,85 |
| Eckenradius | RE | 0 |
| Schneidplattenformcode | SC | T |
| Plattensitzkodierung | SSC | 6 |
| Bildkennung | TSYCISO | EB700-FB-CAR-TC |
| Funktionsbreite | WF | 5 |
| Masse (Gewicht) | WT | 0,004 |
| Nach DIN4000-175-12 - Schneidenträger, verstellbar | ||
| Funktionslänge | A3 | 11 mm |
| Kraglänge | B3 | 11 mm |
| Nachschleifrestmenge | B5 | 15,85 mm |
| Bildkennung | BLD | 12 |
| Aufnahmetyp, maschinenseitig | C11 | CCB |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 10 |
| Masse (Gewicht) | D7 | 0,004 kg |
| Einstellwinkel | E1 | 92 ° |
| Orthogonalspanwinkel | E4 | 0 ° |
| Neigungswinkel | E5 | 0 ° |
| Schneidrichtung | F1 | R |
| Befestigungsart Schneidplatte | F5 | S |
| Werkzeugausführung | H4 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | EB713.TC06 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Schneidplatte | J41 | ISO$TC06T1003****04 |
| Bezeichnung Schneidplatte | J42 | TCMT 1.2(1.2)0 RE=0 |
| Trennstellenkodierung Maschinenseitig | J6 | CCB02C0010$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-175 |
