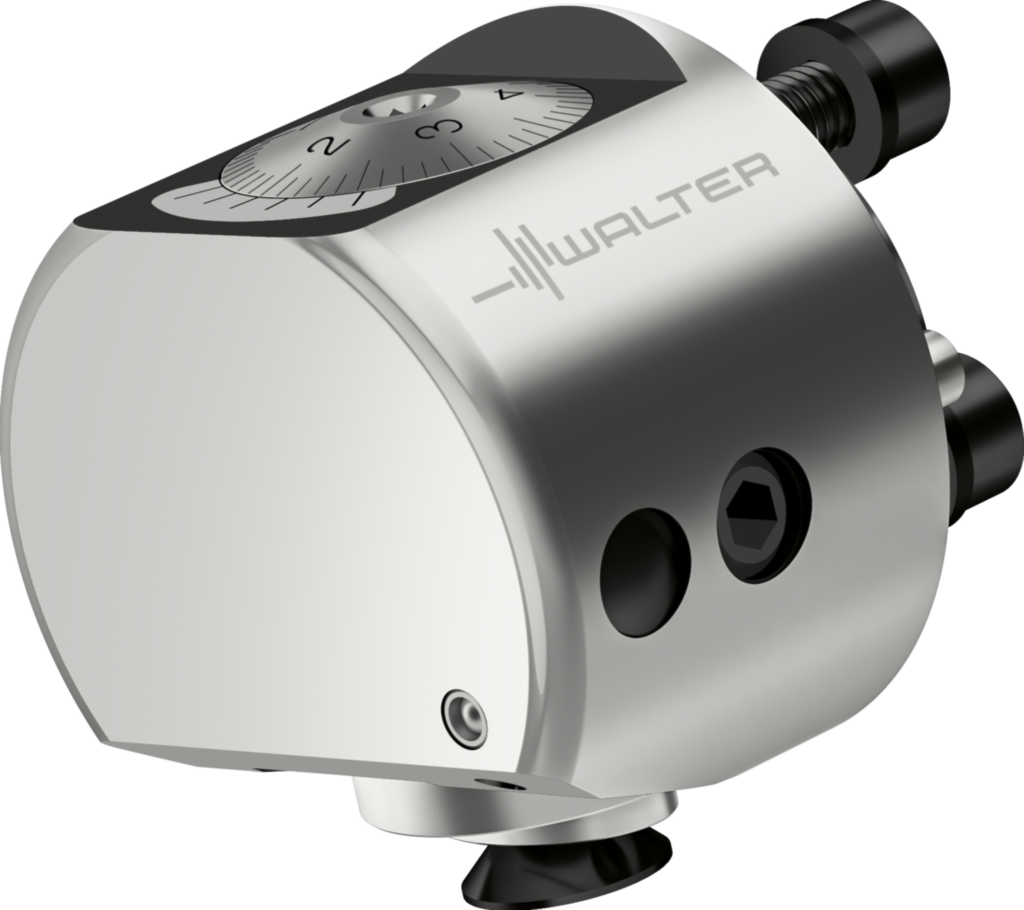

Precision XT - Kassettenhalter EB718
Walter
1.195,00 €
Produktnummer:
WA-8217286
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EB100 |
Produktinformationen "Precision XT - Kassettenhalter EB718"
Precision XT - Kassettenhalter EB700
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | EB718 |
| Gewicht | Gewicht | 0,529 kg |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach BLTBCI - Cartridge - Built in tool for boring - Cartridge - indexable | ||
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 2 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCB02C0340$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCB |
| Kühlmitteldruck | CP | 70 |
| Schneidrichtung | HAND | R |
| Funktionshöhe | HF | 0 |
| Schneidplattenausführung | IH | R |
| Funktionslänge | LF | 17 |
| Gesamthöhe | OAH | 50 |
| Nachschleifrestmenge | OAL | 44 |

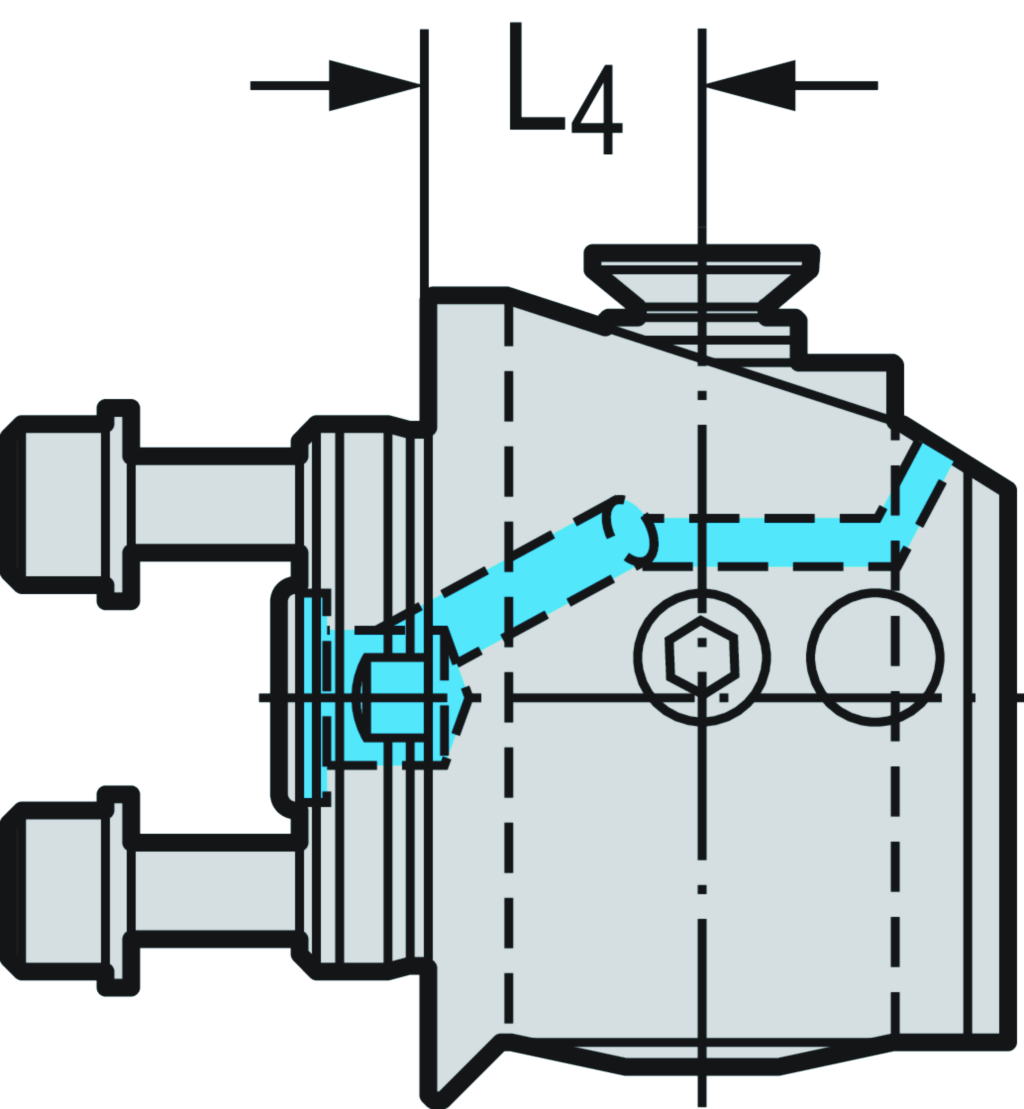

| Bildkennung | TSYCISO | EB700-FB-CAR-HOLDER |
| Funktionsbreite | WF | 17,5 |
| Masse (Gewicht) | WT | 0,529 |
| Nach DIN4000-84-13 - Ausdrehköpfe für Verstelleinheit und Schneidenträger | ||
| Funktionslänge | B71 | 17 mm |
| Bildkennung | BLD | 13 |
| Aufnahmetyp, maschinenseitig | C11 | CCB |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 8 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 340 |
| Masse (Gewicht) | D7 | 0,529 kg |
| Einstellbarkeit | D9 | 0 |
| Verstellinkrement axial | D93 | 0,001 |
| Verstellinkrement radial | D95 | 0,001 |
| Schneidrichtung | F1 | R |
| Kühlschmierstoff-Eintritt | H21 | 0 |
| Kühlschmierstoff-Austritt | H22 | 3 |
| Werkzeugausführung | H4 | S |
| Identifizierende Bestellnummer | J21 | EB718 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCB02C0030**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCB02C0340$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-84 |
