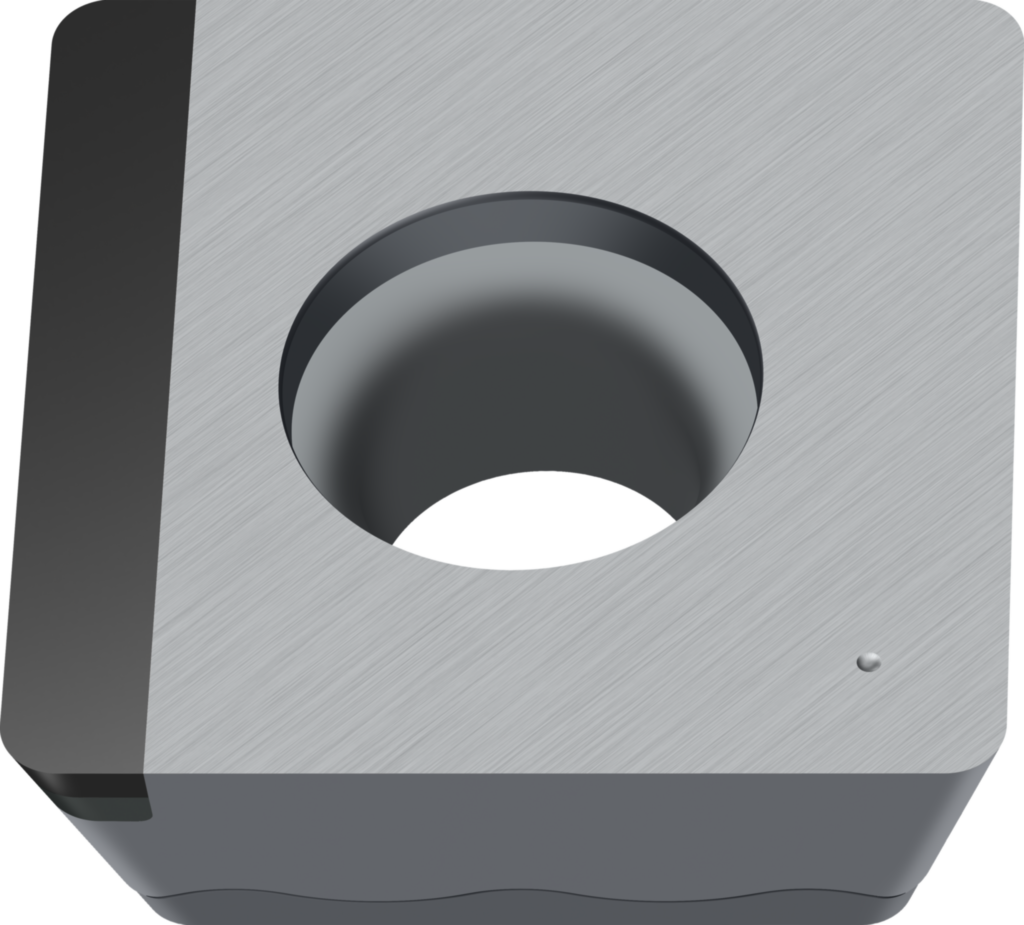

Quadratisch positiv SDGW09T304-A88 WDN20
Walter
99,60 €
Produktnummer:
WA-8168990
Verfügbar - Mindestbestellmenge: 2 PCE
✔ Wendeschneidplatten mit eingelöteten PKD-Einsätzen
✔ 2 Schneidkanten pro Platte
✔ SDGW09T304-A88 WDN20
✔ SDGW120408-A88 WDN20
✔ Systemwendeplatten mit Eckenradius für M4000-Fräser
✔ 2 Schneidkanten pro Platte
✔ SDGW09T304-A88 WDN20
✔ SDGW120408-A88 WDN20
✔ Systemwendeplatten mit Eckenradius für M4000-Fräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2800 |
Produktinformationen "Quadratisch positiv SDGW09T304-A88 WDN20"

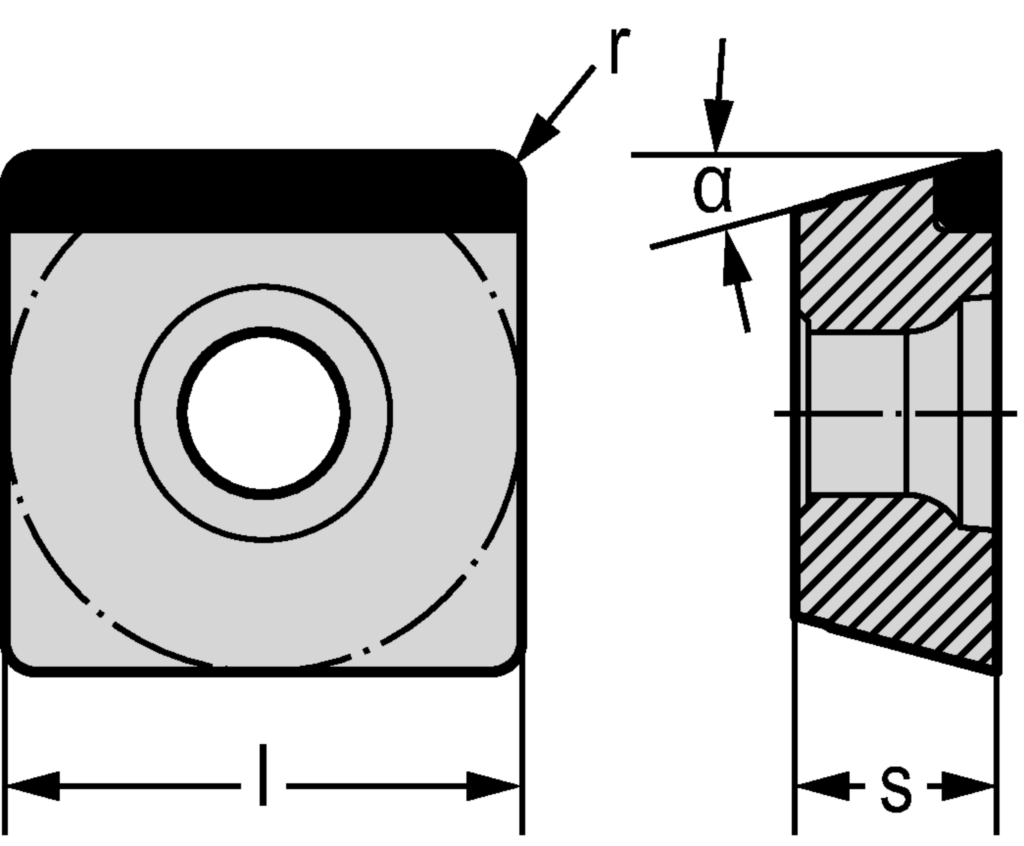

Quadratisch positiv SDGW ...-A88 • Hauptfreiwinkel=15° • WDN20 • Eckenradius=0,4mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | SDGW09T304-A88 WDN20 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 1 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | G |
| Schneidplattenlänge | l | 9,52 mm |
| Eckenradius | r | 0,4 mm |
| Schneidplattendicke | s | 3,97 mm |
| Hauptfreiwinkel | α | 15 ° |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 15 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | A88 |
| Schneidenausführung | CECC | F |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | PKD |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 3,9 |
| Eckenwinkel Schneidplatte | EPSR | 90 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WDN20 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Eingeschriebener Kreis | IC | 9,52 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$SD09T3043NB$$04 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 9,52 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,4 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,97 |
| Schneidplattendicke | S1 | 3,97 |
| Plattensitzkodierung | SSC | 9 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | SDGW-A88 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-2 - Schneidplatten - Quadratisch | ||
| Eckenwinkel Schneidplatte | A1 | 90 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 15 ° |
| Schneidkantenlänge | B1 | 9,52 mm |
| Eingeschriebener Kreis | B3 | 9,52 mm |
| Bildkennung | BLD | 2 |
| Schneidkantenhöhe | C1 | 3,97 mm |
| Eckenradius | D1 | 0,4 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,002 kg |
| Schneidenausführung | E41 | F |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | A88 |
| Schneidplattenausführung | F1 | N |
| Anzahl Nutzungsmöglichkeiten | F2 | 1 |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 3,97 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 3,9 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WDN20 |
| Beschichtung / Oberfläche | H5 | PKD |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | SDGW09T304 |
| Identifizierende Bestellnummer | J21 | SDGW09T304-A88 WDN20 |
| Produktbezeichnung | J22 | 8032 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$SD09T3043NB$$04 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
