Quadratisch positiv SPHW1204EDR-A88 WCD10
Walter
119,00 €
Produktnummer:
WA-5004058
Verfügbar - Mindestbestellmenge: 1 PCE
Mit PKD-Einsatz
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P5800 |
Produktinformationen "Quadratisch positiv SPHW1204EDR-A88 WCD10"
Quadratisch positiv SPHW ...-A88 • Hauptfreiwinkel=11° • WCD10 • Planschneidenbreite=1,5mm
| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | SPHW1204EDR-A88 WCD10 |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 1 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |

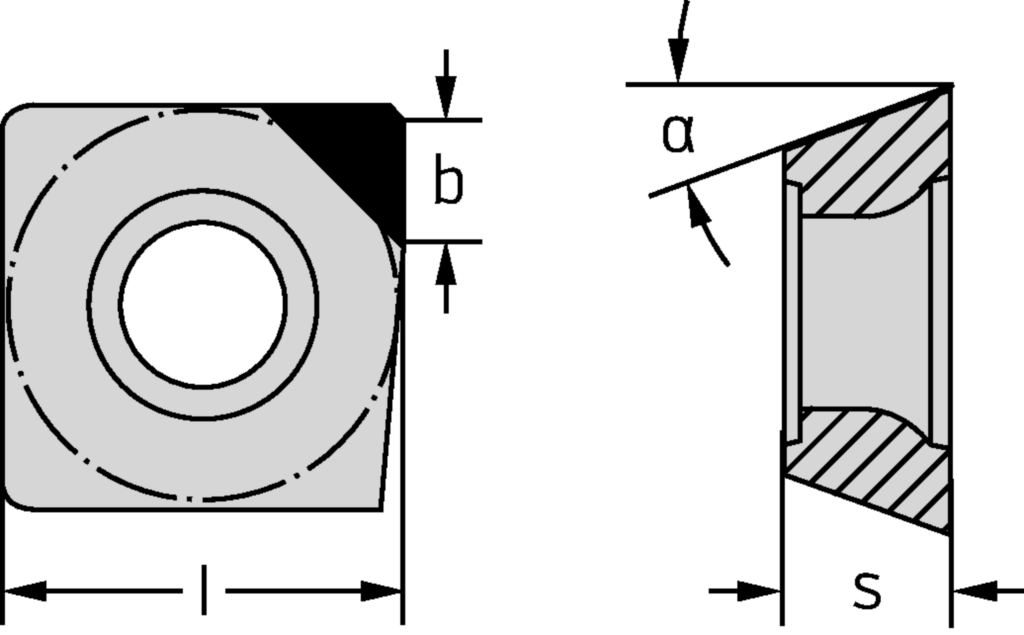

| Länge Wiper-Schneidkante | b | 1,5 mm |
| Schneidplattenlänge | l | 12,7 mm |
| Schneidplattendicke | s | 4,76 mm |
| Hauptfreiwinkel | α | 11 ° |
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 11 ° |
| Breite Planschneide | BS | 1,5 |
| Spanbrecher, Herstellerbezeichnung | CBMD | A88 |
| Schneidenausführung | CECC | F |
| Schneidenradius | CECV | 0 |
| Eckenfasenbreite | CHW | 0,5 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | PKD |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 5,5 |
| Eckenwinkel Schneidplatte | EPSR | 90 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WCD10 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 12,7 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$SP1204$$3RBED$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 12,7 |
| Begrenzte Schneidenlänge | LE | 3 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 4,76 |
| Schneidplattendicke | S1 | 4,76 |
| Plattensitzkodierung | SSC | 12 |
| Toleranzklasse | TC | H |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | SPHW-EDR-A88 |
| Planschneidensteuerelement | WEP | 1 |
| Masse (Gewicht) | WT | 0,013 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-2 - Schneidplatten - Quadratisch | ||
| Eckenwinkel Schneidplatte | A1 | 90 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 11 ° |
| Schneidkantenlänge | B1 | 12,7 mm |
| Eingeschriebener Kreis | B3 | 12,7 mm |
| Bildkennung | BLD | 2 |
| Schneidkantenhöhe | C1 | 4,76 mm |
| Eckenfasenbreite | D2 | 0,5 mm |
| Breite Planschneide | D6 | 1,5 mm |
| Spanwinkel | D7 | 0 ° |
| Masse (Gewicht) | D75 | 0,013 kg |
| Schneidenausführung | E41 | F |
| Spanbrecher | E6 | 1 |
| Begrenzte Schneidenlänge | E7 | 3 mm |
| Spanbrecher, Herstellerbezeichnung | E9 | A88 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 1 |
| Toleranzklasse | G1 | H |
| Schneidplattendicke | G4 | 4,76 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 5,5 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WCD10 |
| Beschichtung / Oberfläche | H5 | PKD |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | SPHW1204EDR |
| Identifizierende Bestellnummer | J21 | SPHW1204EDR-A88 WCD10 |
| Produktbezeichnung | J22 | 5082 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$SP1204$$3RBED$$ |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
