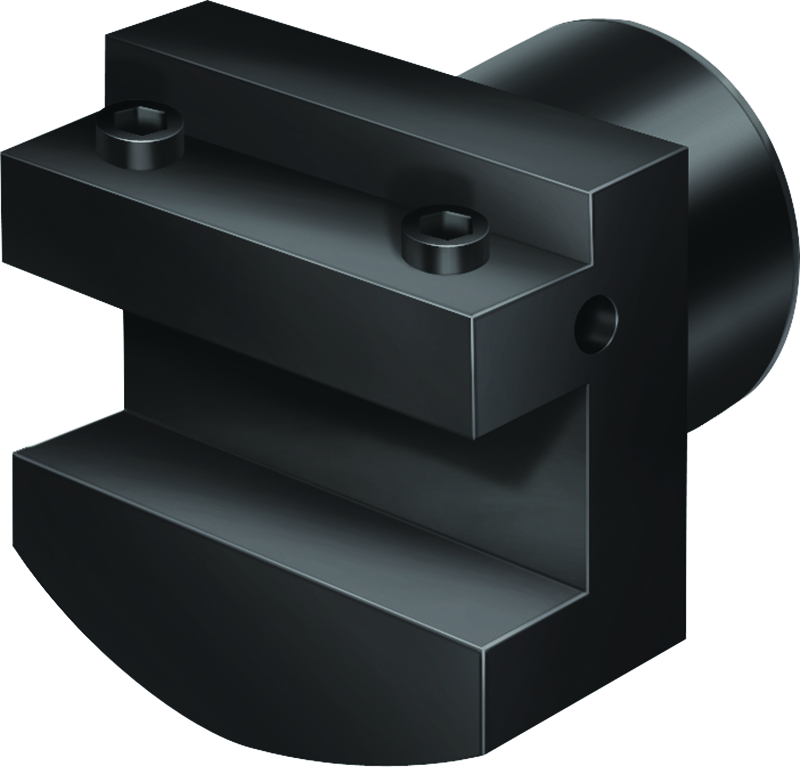

Radial-Aufnahme C8-ASHA-55085-32M
Walter
589,00 €
Produktnummer:
WA-5887250
Verfügbar - Mindestbestellmenge: 1 PCE
Für Schaftwerkzeuge
ISO 26623
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D68AW |
Produktinformationen "Radial-Aufnahme C8-ASHA-55085-32M"
Radial-Aufnahme C.-ASHA • metrisch • Walter CaptoTM ISO 26623 • Neutral • 80mm

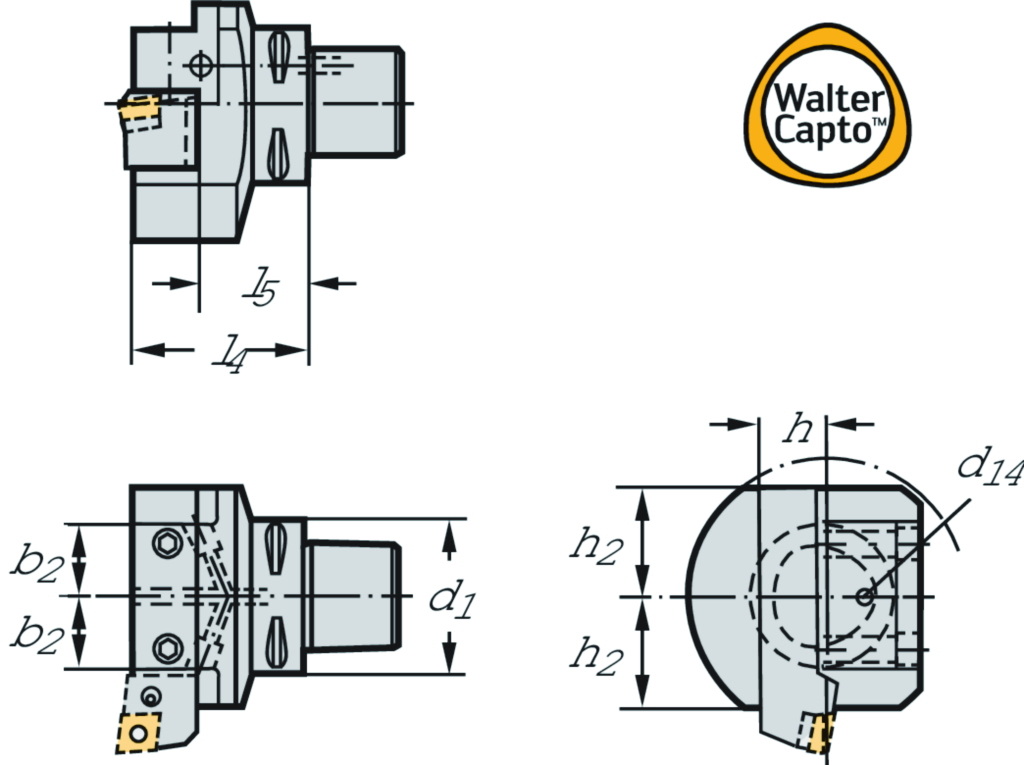

| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C8-ASHA-55085-32M |
| Gewicht | Gewicht | 4,67 kg |
| Radialbreite | b2 | 80 mm |
| Aufnahme-Durchmesser | d14 | 142 mm |
| Aufnahme-Durchmesser | d1 | 80 mm |
| Höhe | h2 | 55 mm |
| Funktionale Länge | l4 | 85 mm |
| Schaftlänge | l5 | 53 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPNR - Adaptive item - Non-rotating adaptor | ||
| Körperdurchmesser | BD | 80 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0800$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | VKT01A3220****VKT01A3234**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | A |
| Kühlschmierstoff-Austritt | CXSC | 6 |
| Aufnahmegröße, maschinenseitig | CZCMS | 800 |
| Aufnahmegröße werkstückseitig | CZCWS | 3220 |
| Körperanschlussdurchmesser, max | DIX | 142 |
| Formtyp werkstückseitig | FMT | INT |
| Schneidrichtung | HAND | N |
| Funktionshöhe | HF | 32 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 53 |
| Kraglänge | LPR | 85 |
| Schaftlänge | LS | 48 |
| Gesamthöhe | OAH | 105 |
| Nachschleifrestmenge | OAL | 133 |
| Gesamtbreite | OAW | 110 |
| Rotationswinkel phi | PHI | 0 |
| Radialhöhe | RADH | 65 |
| Radialbreite | RADW | 55 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | ASH-RADIAL-1-CAPTO |
| Funktionsbreite | WF | 55 |
| Masse (Gewicht) | WT | 4,675 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-89-607012 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - Prismaaufnahme KENNAMETAL | ||
| Körperdurchmesser | A1 | 80 mm |
| Kraglänge | B3 | 85 mm |
| Nachschleifrestmenge | B4 | 133 mm |
| Funktionslänge | B71 | 53 mm |
| Funktionshöhe | B72 | 32 mm |
| Funktionsbreite | B73 | 55 mm |
| Gesamthöhe | B81 | 105 mm |
| Radialhöhe | B82 | 65 mm |
| Gesamtbreite | B91 | 110 mm |
| Radialbreite | B92 | 55 mm |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 800 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 80 mm |
| Schaftlänge | C4 | 48 mm |
| Aufnahmetyp, werkstückseitig | C51 | VKT |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 3220 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig | C71 | 322 mm |
| Aufnahmedurchmesser, max. | C72 | 323,4 mm |
| Masse (Gewicht) | D7 | 4,675 kg |
| Schneidrichtung | E1 | N |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 6 |
| Normnummer | J1 | ISO26623-1 |
| Identifizierende Bestellnummer | J21 | C8-ASHA-55085-32M |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | VKT01A3220****VKT01A3234**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0800$$$$ |
| Datenträger | J7 | 0 |
| Kraglänge | LPR | 85 mm |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
| Nachschleifrestmenge | OAL | 133 mm |
