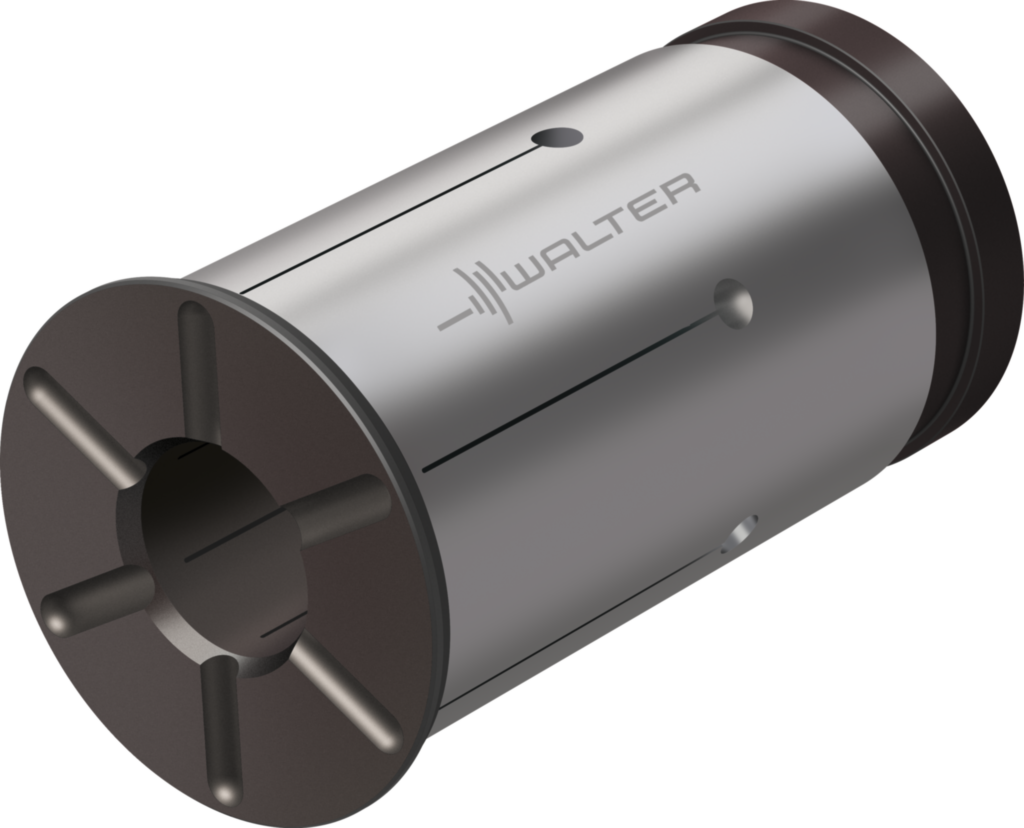

Reduzierhülsen für Innenkühlung FS2229
Walter
148,00 €
Produktnummer:
WA-6362340
Verfügbar - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EN110 |
Produktinformationen "Reduzierhülsen für Innenkühlung FS2229"

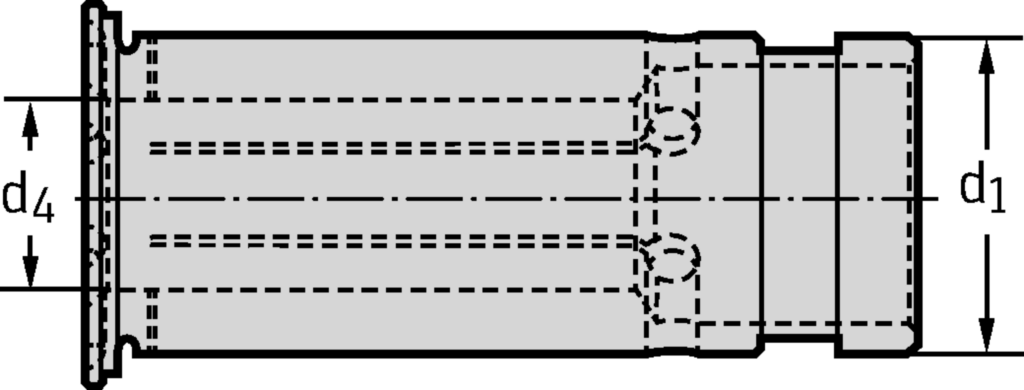

Reduzierhülsen für Innenkühlung FS... • metrisch • d1=/32mm • d4=20mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | FS2229 |
| Gewicht | Gewicht | 0,23 kg |
| Spannzangen | Spannzangen | 32 |
| Verbindungsdurchmesser | d1 | 32 mm |
| Verbindungsdurchmesser | d4 | 20 mm |
| Gesamtlänge | l1 | 62,5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPCL - Collet | ||
| Trennstellenkodierung Maschinenseitig | CCMS | SZC02G3200$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL20R7874**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | M |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | G |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Aufnahmegröße werkstückseitig | CZCWS | 200 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 0 |
| Spannlänge | LSC | 60 |
| Nachschleifrestmenge | OAL | 62,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | REDUZIERHUELSE-IK |
| Masse (Gewicht) | WT | 0,229 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-93-8 - Spannhülsen, zylindrisch | ||
| Nachschleifrestmenge | B5 | 62,5 mm |
| Bildkennung | BLD | 8 |
| Aufnahmetyp, maschinenseitig | C11 | SZC |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 1 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 200 |
| Spannlänge | C8 | 60 mm |
| Masse (Gewicht) | D7 | 0,229 kg |
| Abdichtung | H2 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | FS2229 |
| Produktbezeichnung | J22 | 7006 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL01G2000**** |
| Trennstellenkodierung Maschinenseitig | J6 | SZC02G3200$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-93 |
