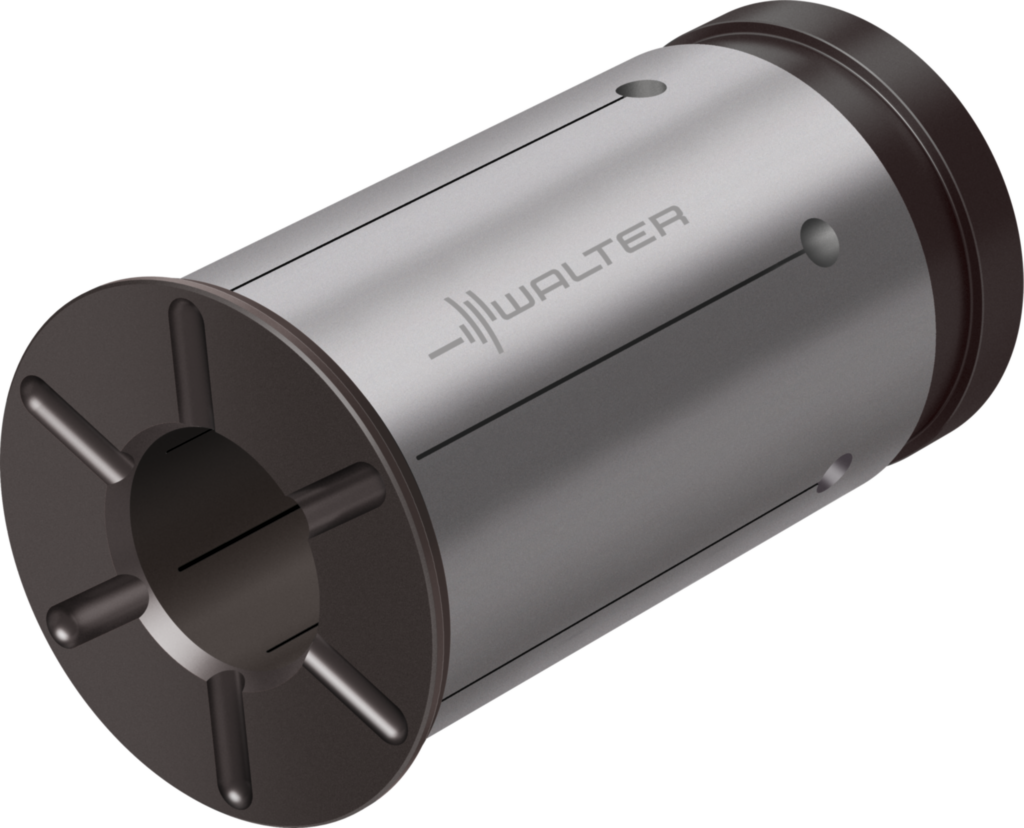

Reduzierhülsen für Innenkühlung SL0012
Walter
148,00 €
Produktnummer:
WA-7415102
Auf Anfrage - Mindestbestellmenge: 1 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| EN110 |
Produktinformationen "Reduzierhülsen für Innenkühlung SL0012"
Reduzierhülsen für Innenkühlung SL... • inch • d1=/32mm • d11=9,525mm
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | SL0012 |
| Gewicht | Gewicht | 0,608 lbs |
| Spannzangen | Spannzangen | 32 |

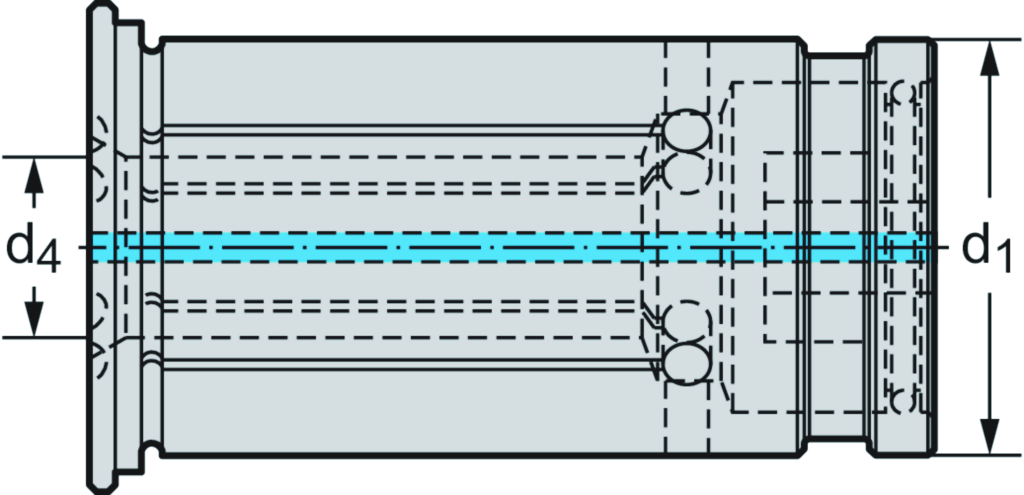

| Verbindungsdurchmesser | d1 | 1,26 inch |
| Verbindungsdurchmesser | d4 | 0,375 inch |
| Gesamtlänge | l1 | 2,461 inch |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPCL - Collet | ||
| Körperdurchmesser | BD | 35,5 mm |
| Trennstellenkodierung Maschinenseitig | CCMS | SZC02G3200$$$$ |
| Trennstellenkodierung werkstückseitig | CCWS | ZYL20R3750**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | N |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | G |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | R |
| Aufnahmegröße, maschinenseitig | CZCMS | 320 |
| Aufnahmegröße werkstückseitig | CZCWS | 375 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 2 |
| Spannlänge | LSC | 60 |
| Nachschleifrestmenge | OAL | 62,5 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Bildkennung | TSYC | REDUZIERHUELSE-INCH-IK |
| Masse (Gewicht) | WT | 0,276 |
| Abstand XY-Ebene werkstückseitig | XYWD | -2 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Nach DIN4000-93-8 - Spannhülsen, zylindrisch | ||
| Körperdurchmesser | A4 | 35,5 mm |
| Nachschleifrestmenge | B5 | 62,5 mm |
| Bildkennung | BLD | 8 |
| Aufnahmetyp, maschinenseitig | C11 | SZC |
| Aufnahmeform, maschinenseitig | C12 | 2 |
| Aufnahmeausführung, maschinenseitig | C14 | 1 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 320 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 32 mm |
| Aufnahmetyp, werkstückseitig | C51 | ZYL |
| Aufnahmeform, werkstückseitig | C52 | 1 |
| Aufnahmeausführung, werkstückseitig | C54 | 3 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 375 |
| Spannlänge | C8 | 60 mm |
| Masse (Gewicht) | D7 | 0,276 kg |
| Abdichtung | H2 | 1 |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | SL0012 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | ZYL01R3750**** |
| Trennstellenkodierung Maschinenseitig | J6 | SZC02G3200$$$$ |
| Normnummer Sachmerkmal | NSM | DIN4000-93 |
