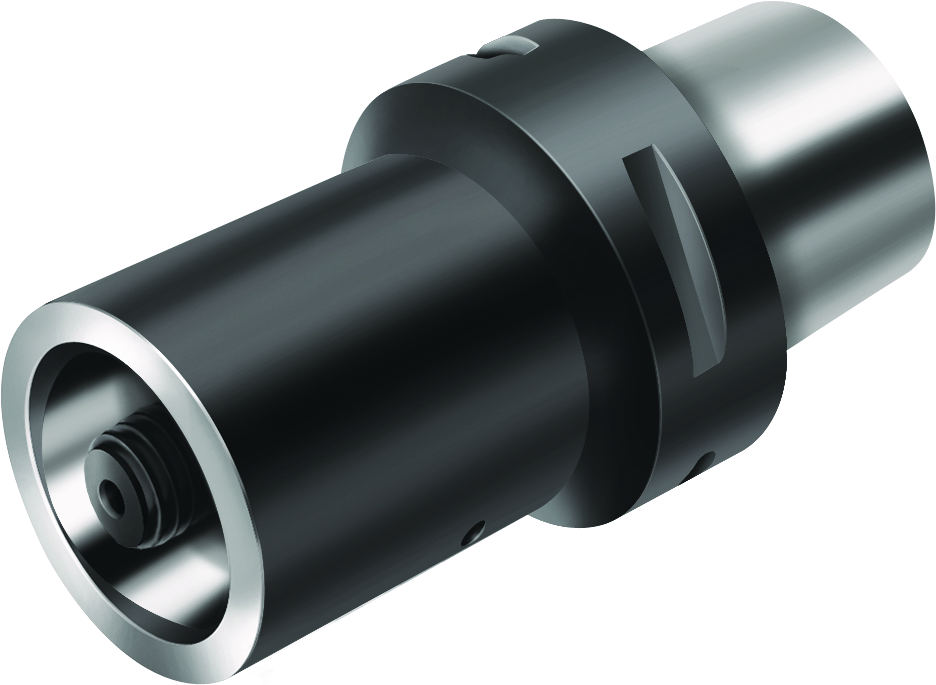

Reduzierung C6-391.02-32 032
Walter
388,00 €
Produktnummer:
WA-5040082
Verfügbar - Mindestbestellmenge: 1 PCE
ISO 26623
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| D68AW |
Produktinformationen "Reduzierung C6-391.02-32 032"

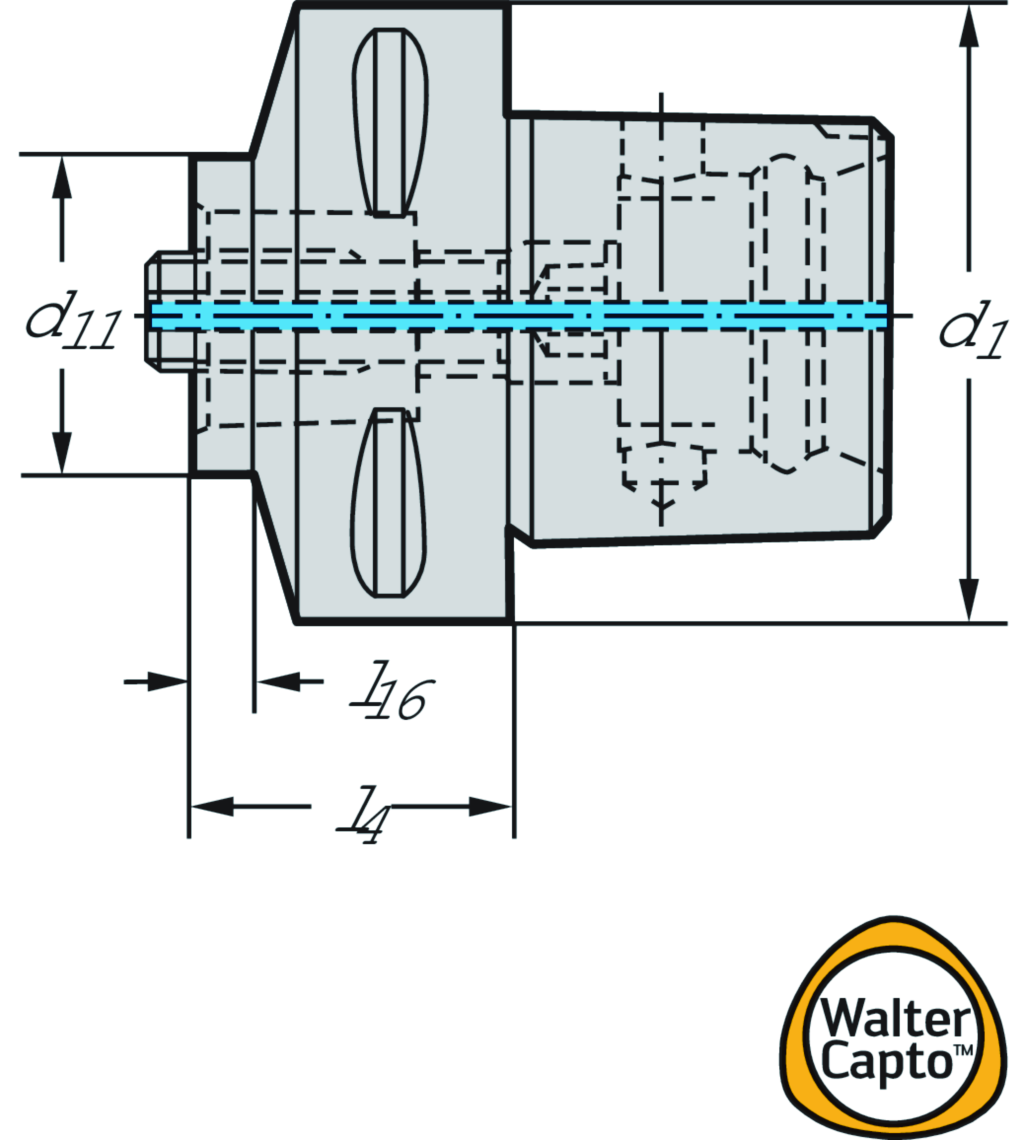

Reduzierung C.-391.02 • metrisch • ISO 26623 • d1=C6 • d11=C3
| Beschreibung | Name | Wert |
|---|---|---|
| Werkzeugbezeichnung | Bezeichnung | C6-391.02-32 032 |
| Gewicht | Gewicht | 0,85 kg |
| Verbindungsgrößen-Code | d11 | C3 |
| Verbindungsgrößen-Code | d1 | C6 |
| Nutzlänge | l16 | 6 mm |
| Funktionale Länge | l4 | 32 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach ADPRS - Adaptive item - Rotation symmetrical adaptor | ||
| Balanced By Design | BBD | 0 |
| Körperdurchmesser | BD | 32 |
| Werkzeugausführung | BMC | S |
| Aufnahmeform, maschinenseitig | CCFMS | 1 |
| Aufnahmeform, werkstückseitig | CCFWS | 3 |
| Trennstellenkodierung Maschinenseitig | CCMS | CCS01C0630$$$$ |
| Aufnahmetyp, maschinenseitig | CCTMS | CCS |
| Aufnahmetyp, werkstückseitig | CCTWS | CCS |
| Trennstellenkodierung werkstückseitig | CCWS | CCS03C0320**** |
| Kühlschmierstoff-Eintritt | CNSC | 1 |
| Aufnahmeeinheit | CUB | C |
| Aufnahmeeinheit Genauigkeit maschinenseitig | CUBPMS | C |
| Aufnahmeeinheit Genauigkeit werkstückseitig | CUBPWS | C |
| Kühlschmierstoff-Austritt | CXSC | 1 |
| Aufnahmegröße, maschinenseitig | CZCMS | 630 |
| Aufnahmegröße werkstückseitig | CZCWS | 320 |
| Formtyp werkstückseitig | FMT | INT |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Funktionslänge | LF | 32 |
| Kraglänge | LPR | 32 |
| Schaftlänge | LS | 38 |
| Nachschleifrestmenge | OAL | 70 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Drehzahl, max. | RPMX | 20000 |
| Bildkennung | TSYC | 391.02-KURZ-CAPTO |
| Masse (Gewicht) | WT | 0,85 |
| Abstand XY-Ebene werkstückseitig | XYWD | -32 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-89-607107 - Werkzeughalter und Zwischenmodule Coromant Capto System SANDVIK - Coromant Capto System SANDVIK | ||
| Körperdurchmesser | A1 | 32 mm |
| Länge Außendurchmesser 1 | B1 | 6 mm |
| Kraglänge | B3 | 32 mm |
| Nachschleifrestmenge | B4 | 70 mm |
| Funktionslänge | B71 | 32 mm |
| Bildkennung | BLD | 607107 |
| Aufnahmetyp, maschinenseitig | C11 | CCS |
| Aufnahmeform, maschinenseitig | C12 | 1 |
| Aufnahmeausführung, maschinenseitig | C14 | 9 |
| Aufnahmeart, maschinenseitig | C15 | 5 |
| Aufnahmegröße, maschinenseitig | C2 | 630 |
| Aufnahmedurchmesser, maschinenseitig | C3 | 63 mm |
| Schaftlänge | C4 | 38 mm |
| Aufnahmetyp, werkstückseitig | C51 | CCS |
| Aufnahmeform, werkstückseitig | C52 | 3 |
| Aufnahmeausführung, werkstückseitig | C54 | 9 |
| Aufnahmeart, werkstückseitig | C55 | 5 |
| Aufnahmegröße werkstückseitig | C6 | 320 |
| Drehzahl, max. | D6 | 20000 1/min |
| Masse (Gewicht) | D7 | 0,85 kg |
| Winkellage, Aufnahme, werkstückseitig | E2 | 0 ° |
| Anzahl Bohrungen | G35 | 1 |
| Kühlschmierstoff-Eintritt | H21 | 1 |
| Kühlschmierstoff-Austritt | H22 | 1 |
| Normnummer | J1 | ISO26623-2 |
| Identifizierende Bestellnummer | J21 | C6-391.02-32 032 |
| Produktbezeichnung | J22 | 528 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung werkstückseitig | J4 | CCS03C0320**** |
| Trennstellenkodierung Maschinenseitig | J6 | CCS01C0630$$$$ |
| Datenträger | J7 | 0 |
| Normnummer Sachmerkmal | NSM | DIN4000-89 |
