Rhombisch negativ ENMX08T316R-D27 WPP35G
Walter
21,96 €
Produktnummer:
WA-8462507
Auf Anfrage - Mindestbestellmenge: 10 PCE
Für Xtra·tec®-Fräser
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2400 |
Produktinformationen "Rhombisch negativ ENMX08T316R-D27 WPP35G"
Rhombisch negativ ENMX ...-D27 • Hauptfreiwinkel=0° • WPP35G • Tiger·tec® Gold • Eckenradius=1,6mm

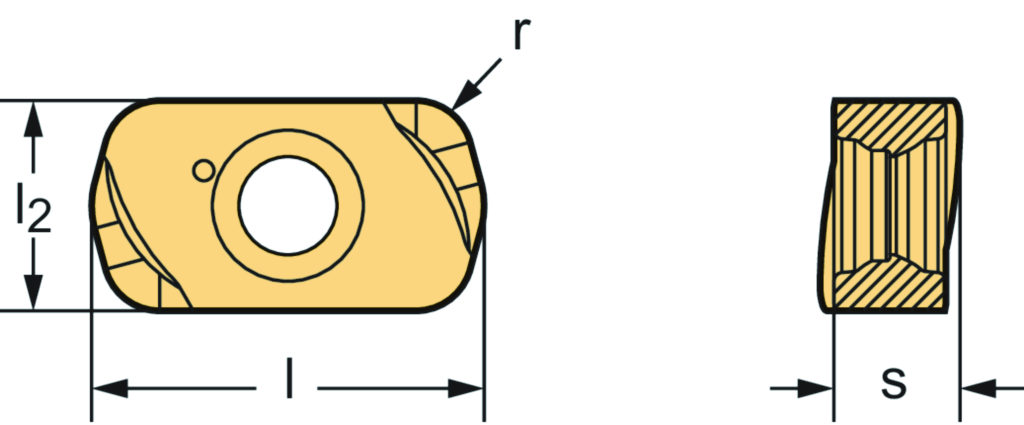

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | ENMX08T316R-D27 WPP35G |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 4 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | M |
| Schneidenlänge | l | 11 mm |
| Schneidplattenbreite | l2 | 6 mm |
| Radius | r | 1,6 mm |
| Schneidplattendicke | s | 3,6 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 0 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | D27 |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiCN+Al2O3+TiN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,8 |
| Eckenwinkel Schneidplatte | EPSR | 75 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WPP35G |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 6 |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$EN08T3163RB$$16 |
| Schneidplattenlänge | INSL | 11 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 11 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 1,6 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 3,596 |
| Schneidplattendicke | S1 | 3,2 |
| Plattensitzkodierung | SSC | 8 |
| Toleranzklasse | TC | M |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | ENMX-D27 |
| Schneidplattenbreite | W1 | 6 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,003 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-4 - Schneidplatten - Rechteckig | ||
| Eckenwinkel Schneidplatte | A1 | 75 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 0 ° |
| Schneidkantenlänge | B1 | 11 mm |
| Schneidplattenbreite | B2 | 6 mm |
| Eingeschriebener Kreis | B3 | 6 mm |
| Bildkennung | BLD | 4 |
| Schneidkantenhöhe | C1 | 3,596 mm |
| Eckenradius | D1 | 1,6 mm |
| Spanwinkel | D7 | 10 ° |
| Masse (Gewicht) | D75 | 0,003 kg |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 2 |
| Spanbrecher, Herstellerbezeichnung | E9 | D27 |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | M |
| Schneidplattenlänge | G3 | 11 mm |
| Schneidplattendicke | G4 | 3,2 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,8 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WPP35G |
| Beschichtung / Oberfläche | H5 | TiCN+Al2O3+TiN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | ENMX08T316R |
| Identifizierende Bestellnummer | J21 | ENMX08T316R-D27 WPP35G |
| Produktbezeichnung | J22 | 7252 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$EN08T3163RB$$16 |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
