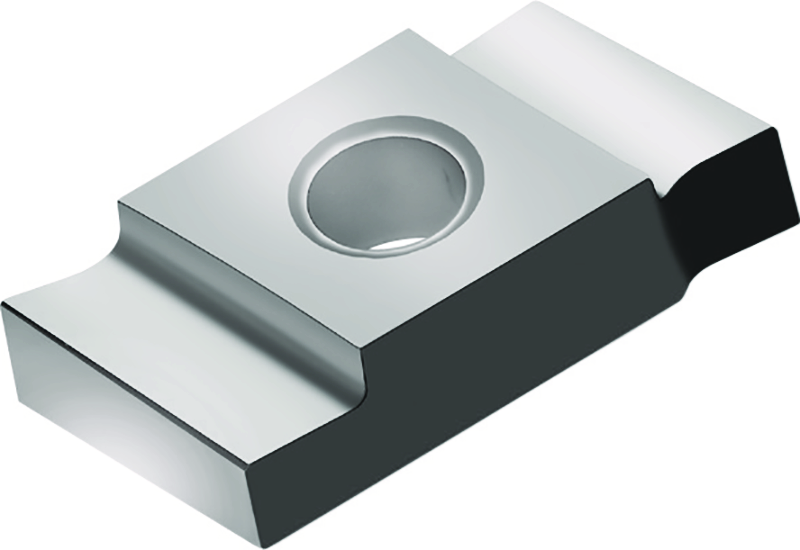

Rhombisch negativ P20200-1.1 WKP35S
Walter
27,40 €
Produktnummer:
WA-5918446
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P2020 |
Produktinformationen "Rhombisch negativ P20200-1.1 WKP35S"
Rhombisch negativ P20200 ...-D57 • Hauptfreiwinkel=14° • WKP35S • Tiger·tec® Silver

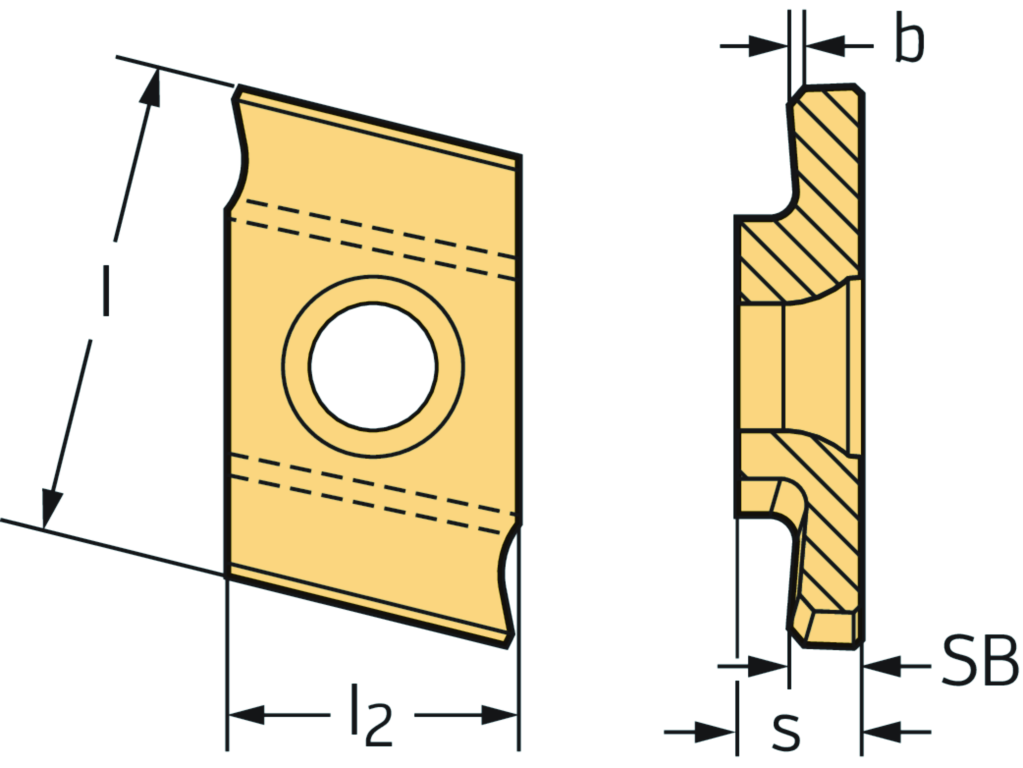

| Beschreibung | Name | Wert |
|---|---|---|
| Bezeichnung | Bezeichnung | P20200-1.1 WKP35S |
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Toleranzklasse – Schneidplatte | Toleranzklasse | H |
| Länge Wiper-Schneidkante | b | 0,1 mm |
| Schneidenlänge | l | 9 mm |
| Schneidplattendicke | s | 2,35 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSCMIL - Milling insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 14 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | D57 |
| Schneidenausführung | CECC | S |
| Schneidenradius | CECV | 0 |
| Eckenfasenbreite | CHW | 0,1 |
| Anzahl Schneidecken | CNC | 1 |
| Beschichtung / Oberfläche | COATING | TiCN+Al2O3+(TiCN) |
| Befestigungslochdurchmesser | D1 | 2,8 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WKP35S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | N |
| Befestigungsart | IFS | 3 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$P2021$113NBA$$$ |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 9 |
| Begrenzte Schneidenlänge | LE | 1,1 |
| Rotationswinkel phi | PHI | 0 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2,35 |
| Schneidplattendicke | S1 | 2,35 |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | P20200 FUER F2036 |
| Schneidplattenbreite | W1 | 5,5 |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,001 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-77-1 - Schneidkörper zum Stechen von Rechtecknuten | ||
| Bildkennung | BLD | 1 |
| Spanwinkel | D7 | 10 ° |
| Masse (Gewicht) | D75 | 0,001 kg |
| Normalfreiwinkel, Hauptschneide | E1 | 14 ° |
| Schneidenausführung | E41 | S |
| Spanbrecher | E6 | 1 |
| Schneidplattenausführung | E7 | N |
| Spanbrecher, Herstellerbezeichnung | E9 | D57 |
| Anzahl Schneiden | F2 | 1 |
| Schneidplattenbreite | G2 | 5,5 mm |
| Schneidplattendicke | G4 | 2,35 mm |
| Befestigungsart | G5 | 3 |
| Befestigungslochdurchmesser | G6 | 2,8 mm |
| Schneidkantenhöhe | G7 | 2,35 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Schneidstoffbezeichnung des Herstellers | H3 | WKP35S |
| Beschichtung / Oberfläche | H5 | TiCN+Al2O3+(TiCN) |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Bezeichnung nach Norm | J11 | - |
| Identifizierende Bestellnummer | J21 | P20200-1.1 WKP35S |
| Produktbezeichnung | J22 | 531 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$P2021$113NBA$$$ |
| Bearbeitungsverfahren | J8 | FPL |
| Normnummer Sachmerkmal | NSM | DIN4000-77 |
