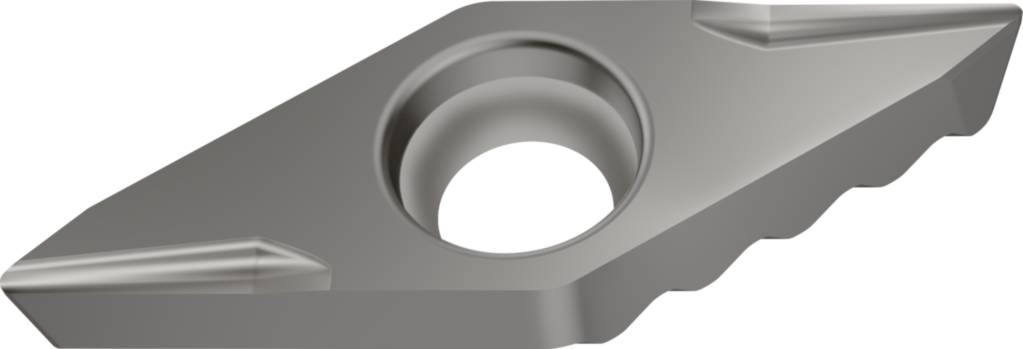

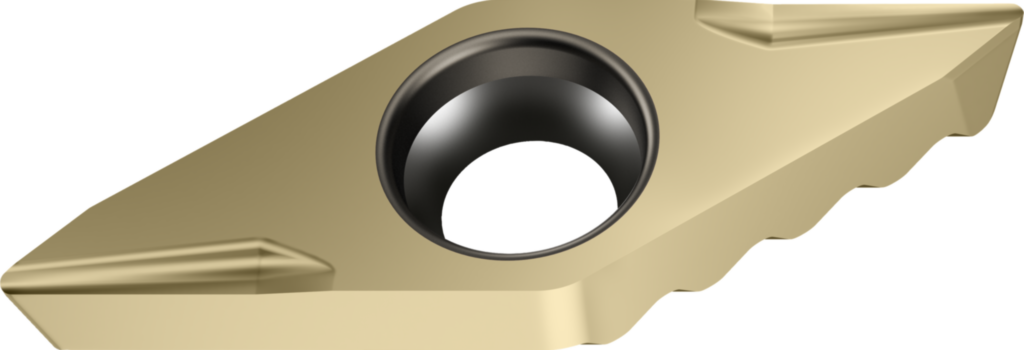

Rhombisch positiv 35° VCGX0902ACFR WXP40
Walter
21,88 €
Produktnummer:
WA-7975412
Verfügbar - Mindestbestellmenge: 10 PCE
| P | M | K | N | S | H | O | |
|---|---|---|---|---|---|---|---|
| P6200 |
Produktinformationen "Rhombisch positiv 35° VCGX0902ACFR WXP40"

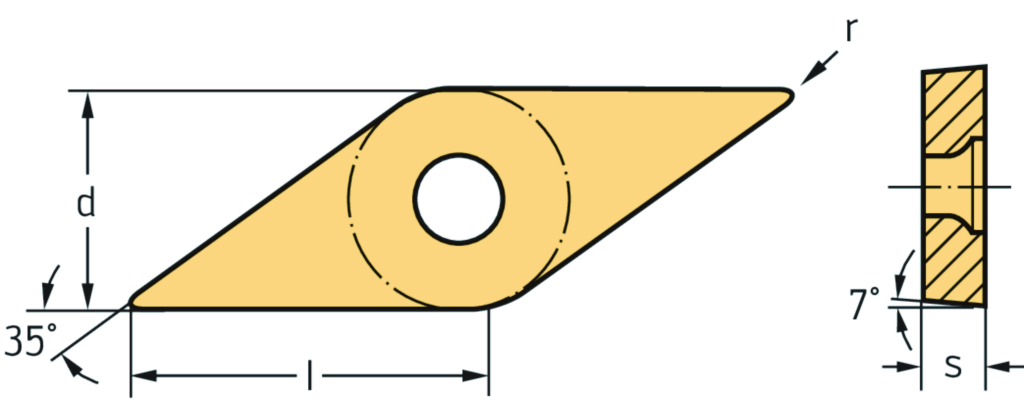

Rhombisch positiv 35° VCGX ...-ACFR • WXP40 • r=0,2mm
| Beschreibung | Name | Wert |
|---|---|---|
| Anzahl Schneidkanten | Anzahl Schneidkanten | 2 |
| Durchmesser – Inkreis | d | 5,556 mm |
| Schneidenlänge | l | 9 mm |
| Eckenradius | r | 0,2 mm |
| Schneidplattendicke | s | 2,5 mm |
Downloads (externe Links zu Dokumenten)
Technische Daten und Spezifikationen
| Beschreibung | Name | Wert |
|---|---|---|
| Nach INSI - ISO insert | ||
| Normalfreiwinkel, Hauptschneide | AN | 7 ° |
| Spanbrecher, Herstellerbezeichnung | CBMD | ACFR |
| Schneidenanzahl | CEDC | 2 |
| Anzahl Schneidecken | CNC | 2 |
| Beschichtung / Oberfläche | COATING | TiCN |
| Kühlschmierstoffdurchführung | CSP | 0 |
| Befestigungslochdurchmesser | D1 | 2,9 |
| Eckenwinkel Schneidplatte | EPSR | 35 |
| Schneidstoffbezeichnung des Herstellers | GRADE | WXP40 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | GRDPRIO | - |
| Schneidplattenausführung | HAND | R |
| Eingeschriebener Kreis | IC | 5,556 |
| Befestigungsart | IFS | 8 |
| Trennstellenkodierung Schneidplatte | IIC | WR$$CD09$$028RB$$02 |
| Winkellage, Aufnahme, werkstückseitig | KAP | 0 |
| Schneidkantenlänge | L | 9 |
| Rotationswinkel phi | PHI | 0 |
| Eckenradius | RE | 0,2 |
| Rotationswinkel rho | RHO | 0 |
| Schneidkantenhöhe | S | 2,5 |
| Schneidplattendicke | S1 | 2,5 |
| Plattensitzkodierung | SSC | 9 |
| Toleranzklasse | TC | G |
| Ausführung und Anzahl bestückter Schneidenecken | TCE | S |
| Bildkennung | TSYC | VCGX |
| Planschneidensteuerelement | WEP | 0 |
| Masse (Gewicht) | WT | 0,002 |
| Abstand XY-Ebene werkstückseitig | XYWD | 0 |
| Abstand XZ-Ebene werkstückseitig | XZWD | 0 |
| Abstand YZ-Ebene werkstückseitig | YZWD | 0 |
| Nach DIN4000-76-3 - Schneidplatten - Rhombisch | ||
| Eckenwinkel Schneidplatte | A1 | 35 ° |
| Normalfreiwinkel, Hauptschneide | A2 | 7 ° |
| Schneidkantenlänge | B1 | 9 mm |
| Eingeschriebener Kreis | B3 | 5,556 mm |
| Bildkennung | BLD | 3 |
| Schneidkantenhöhe | C1 | 2,5 mm |
| Eckenradius | D1 | 0,2 mm |
| Masse (Gewicht) | D75 | 0,002 kg |
| Spanbrecher | E6 | 1 |
| Spanbrecher, Herstellerbezeichnung | E9 | ACFR |
| Schneidplattenausführung | F1 | R |
| Anzahl Nutzungsmöglichkeiten | F2 | 2 |
| Toleranzklasse | G1 | G |
| Schneidplattendicke | G4 | 2,5 mm |
| Befestigungsart | G5 | 8 |
| Befestigungslochdurchmesser | G6 | 2,9 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung | H11 | - |
| Kühlschmierstoffdurchführung | H2 | 0 |
| Schneidstoffbezeichnung des Herstellers | H3 | WXP40 |
| Beschichtung / Oberfläche | H5 | TiCN |
| Ausführung und Anzahl bestückter Schneidenecken | H6 | S |
| Normnummer | J1 | - |
| Identifizierende Bestellnummer | J21 | VCGX0902ACFR WXP40 |
| Produktbezeichnung | J22 | 7241 |
| Firmenkennung | J3 | W |
| Trennstellenkodierung Maschinenseitig | J6 | WR$$CD09$$028RB$$02 |
| Normnummer Sachmerkmal | NSM | DIN4000-76 |
